Einführung in die technischen Merkmale des Alphacool Core 2 XT 360mm CPU AiO
Alphacool gehört zu den anerkanntesten Marken im Bereich der Wasserkühlung; im Sortiment finden sich einige der besten Bauteile, wie wir in einem unserer jüngsten Tests gesehen haben, sowie hervorragende Kooperationen mit führenden Komponentenherstellern.
Ihre unterschiedlichen Module für individuelle Kühlung sind Referenzmodelle, doch was weniger im Bewusstsein ist: Sie fertigen auch komplett fertige Systeme, damit der Genuss ihrer Technologie kein Problem darstellt – sowohl für Profi-Anwender, die das Beste in einem fertigen montierten Kit suchen, als auch für weniger erfahrene Nutzer, die höchste Qualität wünschen.
Der Alphacool Core 2 XT 360mm CPU AiO ist ein vollständig fertiges Kit, das die Evolution einiger der besten vollständig integrierten Kühlsysteme der Marke repräsentiert. Man kann es in verschiedenen Größen finden, um es an unterschiedliche Systeme anzupassen, und für mich besitzt es die Qualität der besten Bauteile für maßgeschneiderte Kühlung – jedoch in einem Format, das sich leicht nutzen lässt und sich jedem Prozessor sowie jedem Gehäuse auf dem Markt anpassen lässt.
Eine der großen Entwicklungen dieses neuen Alphacool Core 2 XT 360mm CPU AiO ist die neue Pumpe Alphacool Core DC-LT 3 PWM, die bis zu 3800 rpm erreicht und direkt im CPU-Block integriert ist. Dieser Block basiert auf der Kühltechnologie der Serie Core 1, einem kompakten Blockdesign mit hoher Dichte an Mikrolamellen, das wir kürzlich genutzt haben und das es der Marke ermöglicht hat, einen der effizientesten universellen Anbindeblöcke auf dem Markt anzubieten. In einem individuellen Block, mit Aluminiumfinish und anpassbarer ARGB-Beleuchtung.

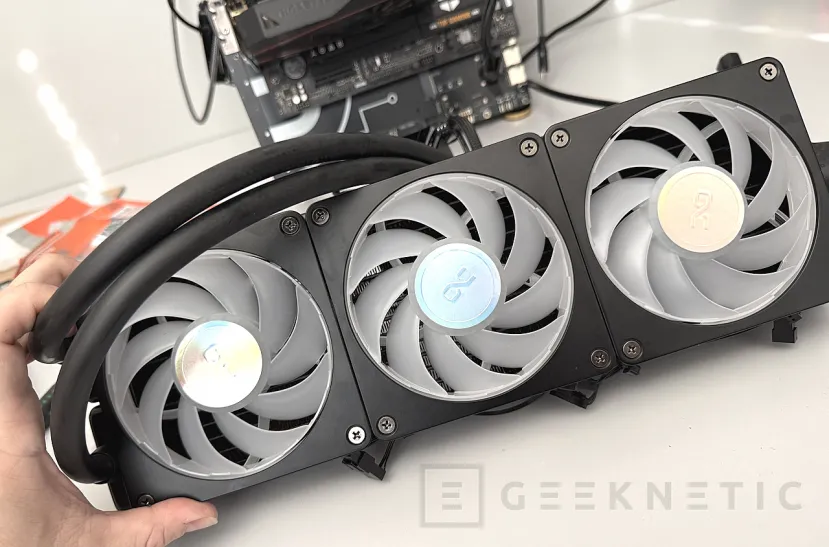

Die Wärmeabfuhr erfolgt über einen Alphacool NexXxoS ST30 HPE-Kühler, der vollständig aus Kupfer gefertigt ist, und die aktive Luftkühlung übernehmen drei 120-mm-Lüfter Apex Stealth Metal Aurora von Alphacool mit ARGB-Beleuchtung. Alphacool verwendet Komponenten aus dem DIY-Sortiment, sodass dieses Kit vollständig reparierbar, nachfüllbar und zukünftig anpassbar ist. Darüber hinaus ist es in Größen von 240 bis 420 mm erhältlich, mit Zwischengrößen von 280 mm und dem 360-mm-Modell, das wir getestet haben. Die Preisrange liegt zwischen 250 und 300 Euro.
Technische Spezifikationen und Merkmale des Alphacool Core 2 XT 360mm CPU AiO
- ALPHACOOL CORE 2 XT 360MM CPU AIO
- Typ: All-in-One-Wasserkühlung für CPU
- Artikelnummer: 14712
- Kompatibilität AMD: AM4 / AM5
- Kompatibilität Intel: LGA 1700 / LGA 1851
- Beleuchtung: 5-V ARGB
- Garantie: 3 Jahre
- CPU-BLOCK
- Kontaktplattenmaterial:Chrombeschichtetes Kupfer (Cu-HCP)
- Abdeckungmaterial: Aluminium (AlMg0,7Si)
- Kühltechnologie: Core 1
- Beleuchtung: 5-V ARGB
- Anzahl LEDs: 12
- Beleuchtungslänge: 145,7 mm
- LED-Leistung: 3,6 W
- LED-Strom: 0,06 A
- Maximale Betriebstemperatur: 60 °C
- Minimale Betriebstemperatur: -20 °C
- Maximaler Druck getestet: 2 bar
- Empfohlener Betriebsdruck: 0-1 bar
- ALPHACOOL CORE DC-LT 3 Pumpe
- Typ: Integrierte Pumpe im CPU-Block
- Nennspannung: 12 V DC
- Betriebsspannung: 8-13,5 V DC
- Stromverbrauch: 3,6 W
- Max-Stromverbrauch: 4,32 W
- Maximale Drehzahl: 3800 rpm ±10 %
- Max-Durchfluss: 2100 ml/min ±10 %
- Maximale Förderhöhe: 1,4 m ±10 %
- Schalldruckpegel: 25 dB(A)
- Max. Schalldruckpegel: 30 dB(A)
- RADIATOR ALPHACOOL NEXXXOS HPE FULL COPPER
- Größe: 360 mm
- Abmessungen: 391,5 x 124 x 30 mm (±3 %)
- Lamellen-, Kammer- und Kanalmaterial: Kupfer
- Gewinde-Material: Messing
- Außengehäuse-Material: Edelstahl
- Lamellendichte: 18 FPI
- Anzahl Kühlkanäle: 14
- Verbindungen: 4 x G1/4″ IN/OUT
- Zusätzlicher Anschluss: 1 x G1/4″ Füll-/Entleerung
- Max. Gewinde-Länge des Anschlusses: 5 mm
- Kompatibilität mit Lüftern: 120 mm
- Lüfteranordnung: 3 Lüfter auf eine Seite / 6 Lüfter auf beiden Seiten
- Lüftergewinde: M3
- Druckprüfung: 0,8 bar
- Max. Betriebstemperatur: 60 °C
- Gewicht: 793 g
- Farbe: Schwarz
- ALPACOOL APEX STEALTH METAL AURORA-LÜFTER
- Inhalt: 3 Stück
- Abmessungen: 120 x 120 x 25,5 mm
- Rahmenmaterial: Druckguss-Zink
- Lagerblätter: Kunststoff
- Gewicht pro Einheit: 312 g
- Geschwindigkeit: 380-2600 rpm ±10 %
- Lager: Sleeve Bearing
- Anschluss: PWM 4-Pin
- Luftdurchsatz: 59,79 CFM
- Statischer Druck: 3,35 mmH₂O
- Schalldruckpegel: 36,4 dBA
- MTBF: 100.000 Stunden
- PWM-Steuerung: Ja
- Zero-RPM-Modus: Ja
- Tachosignal: Ja
- Auto-Neustart: Ja
- Nennspannung: 12 V DC
- Anlaufspannung: 6 V DC
- Maximale Leistungsaufnahme: 3,72 W
- Beleuchtung: 5-V ARGB
- LEDs: 12 pro Lüfter
- aRGB-Anschluss: JST 3-pol
- Farbe: Schwarz

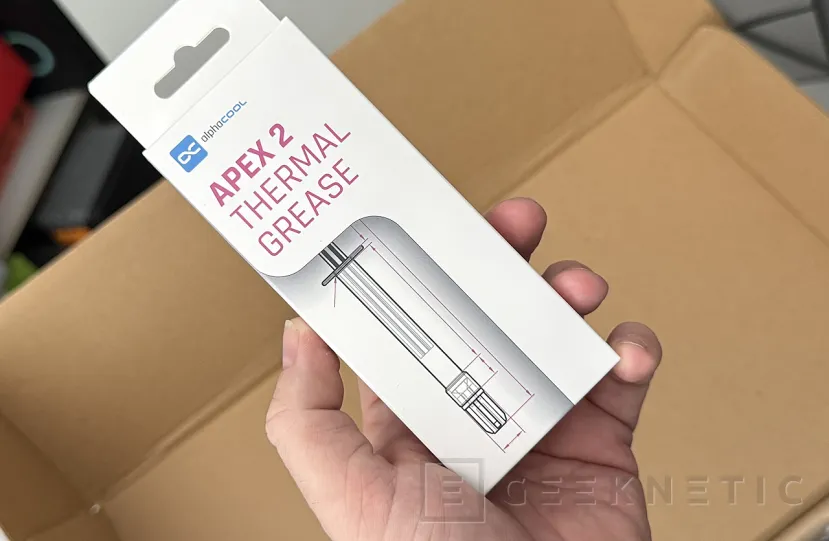

- WÄRMEPASTE
- Enthaltene Menge: 1 g
- Farbe: Grau
- Dichte: 3,2 g/cc
- Viskosität: 150-200 × 10³ mPa·s
- Thermische Impedanz: 0,1 ±0,01 °C·in²/W
- Kontinuierliche Betriebstemperatur: -40 bis 120 °C
- Durchbruchspannung: 250 V/mil
- Verdampfungsrate: <0,5 % (24 h bei 200 °C)
- Maximaler Betriebsdruck: 40 psi
- VERBINDUNGEN UND VERKABELUNG
- Kühlerventil-Verbindungen: 4 x G1/4″ IN/OUT
- Füll-/Entleerungsanschluss: 1 x G1/4″
- Lüfterverbindungen: PWM 4-Pin
- Beleuchtungsverbindung: JST 3-Pin
- PWM-Kabel: 40 ±8 mm + 50 cm Verlängerung
- aRGB-Kabel: 40 ±8 mm + 50 cm Verlängerung
- Ketten-Verkabelungskabel: 110 ±10 mm
- Inklusive PWM-Verlängerung: 50 cm
- Inklusive aRGB-Verlängerung: 50 cm
- Inklusive aRGB-Adapter

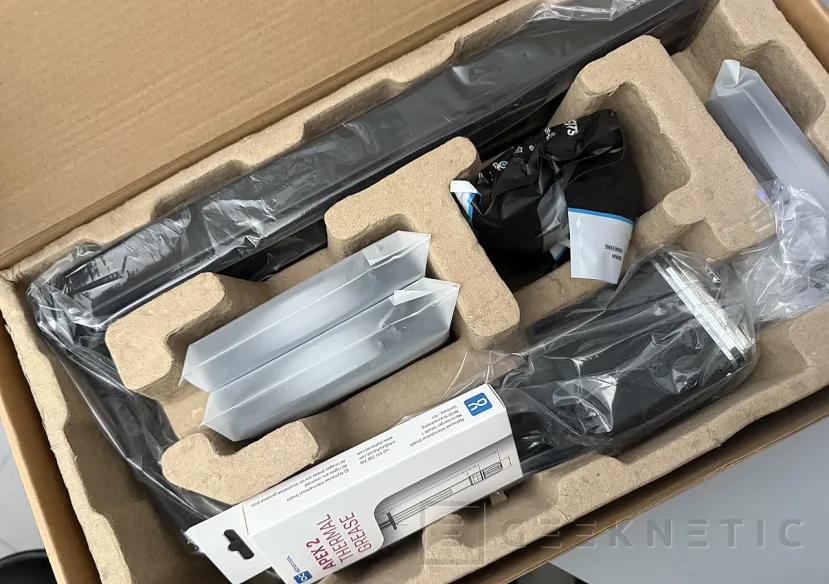

- INHALT DER VERPACKUNG
- 1 x Alphacool Core 2 XT 360mm CPU AiO
- 3 x Alphacool Apex Stealth Metal Aurora 120 mm
- 1 x Wärmepaste
- 1 x Werkzeug für Wärmepaste
- 1 x Werkzeug für Stopfen
- 1 x AMD-CPU-Montagesatz
- 1 x Intel-CPU-Montagesatz
- 1 x CPU-Rückplatte
- 4 x AMD-Gewindeschrauben
- 4 x Intel-Gewindeschrauben
- 4 x Schraubhülsen
- 4 x Unterlegscheiben
- 12 x M3-Schrauben
- 12 x M3 x 5 mm-Schrauben
- 1 x aRGB-Adapter
- 1 x 50 cm PWM-Verlängerung
- 1 x 50 cm aRGB-Verlängerung
- ALLGEMEINE DATEN
- Zertifizierungen: CE, FCC, RoHS
- EAN: 4250197147125
- Zolltarifnummer: 84195080900
- Verpackungsmaße: 460 x 262 x 160 mm
- Verpackungsgewicht: 4339 g

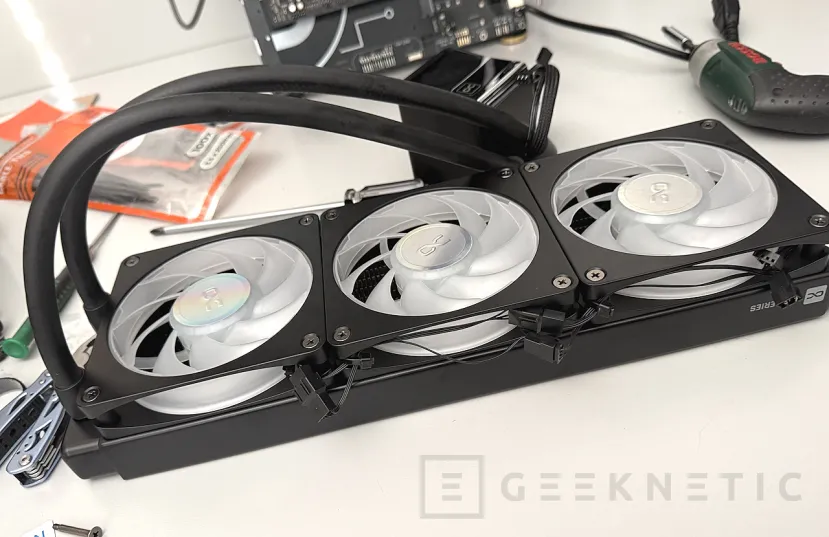

Vollkupfer-Radiator
Einer der großen Unterschiede zwischen maßgeschneiderten Kits und All-in-One-Sets zu solch aggressiven Preisen besteht darin, dass die Qualität der Bauteile nicht dieselbe ist. Normalerweise verfügen die Radiatoren der vollständig integrierten Kits über eher größere Radiatoren, alle jedoch aus Aluminium. In hochwertigen Custom-Kits neigen wir zu einer noblesse-konfigurierten Variante wie einem kompletten Kupferkreislauf, der nicht nur den Wärmefluss verbessert, sondern auch eine deutlich längere Lebensdauer bietet, da er die galvanische Korrosion verhindert, die letztlich Aluminiumkreisläufe beeinträchtigt – bedingt durch das unterschiedliche Elektrochemie-Potenzial.

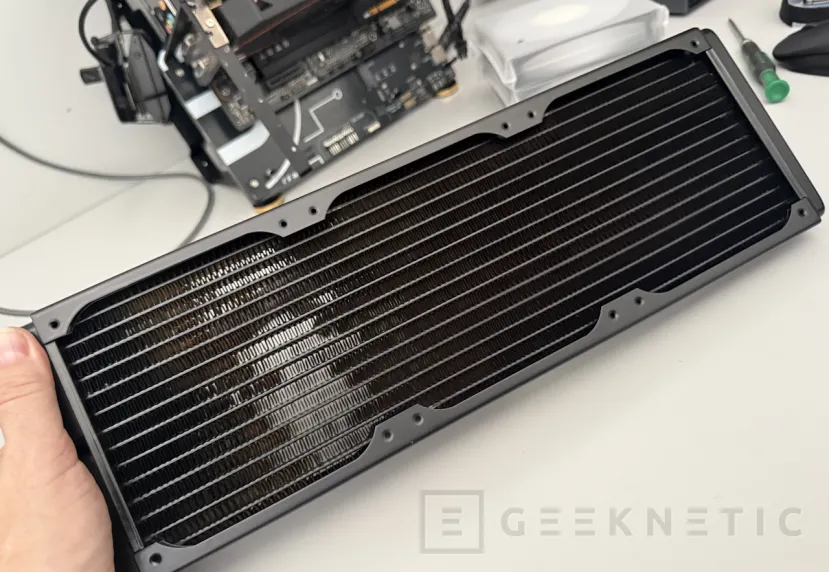

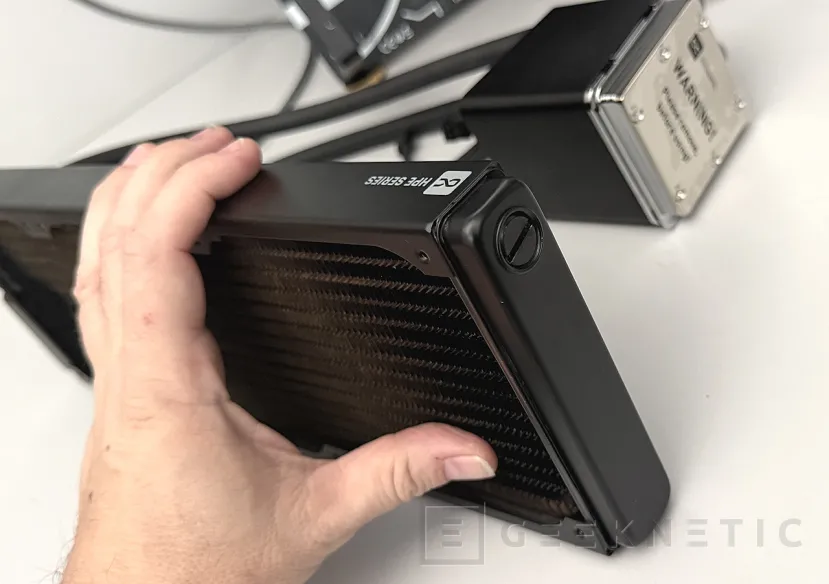

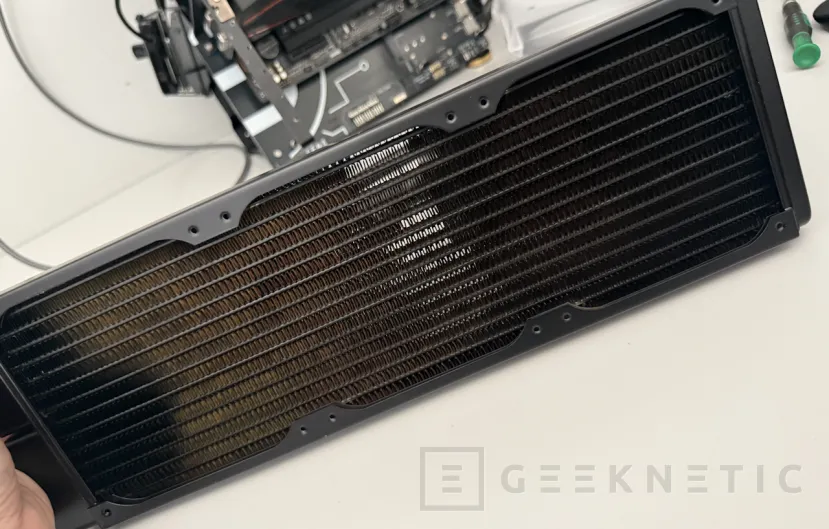

Der NexXxoS ST30 HPE-Kühler von Alphacool ist komplett aus Kupfer gefertigt, mit Messinganschlüssen, da Kupfer sich für Druckverbindungen nicht stabil genug verhält. Das Kupfer leitet Wärme besser, und die Radiatoren dieser Produktreihe von Alphacool setzen auf ein speziell angepasstes HPE-Design.
Dazu justiert der Hersteller die Lamellendichte, in diesem Fall 18 FPI, um einen effizienten Wärmetausch auch bei hohen Daubelastungen zu gewährleisten. Mit 391,5 x 124 x 30 mm und 14 flachen Kanälen bietet er etwas mehr Kühloberfläche, bleibt aber in einer sehr gängigen Gehäusegröße, die in nahezu jedes Marktgehäuse passt.

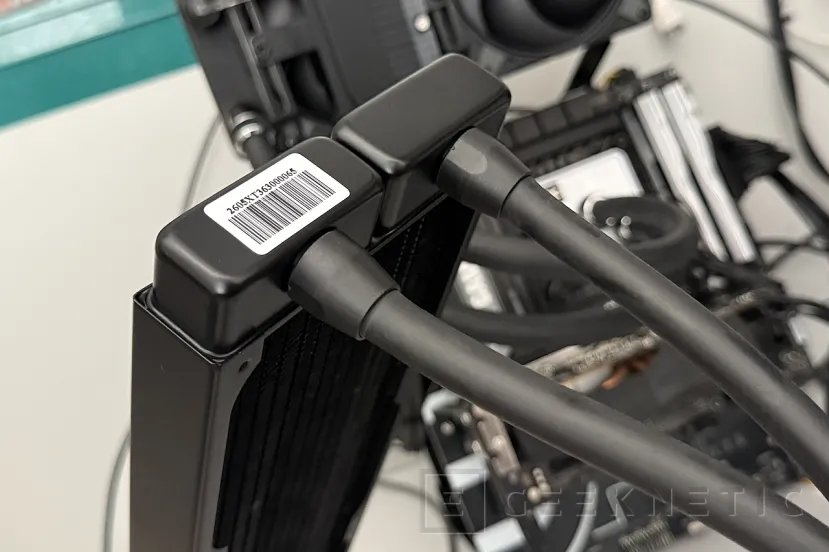

Doch das Spannende an diesem Radiator ist, dass er sich kaum von den Komponenten unterscheidet, die Alphacool für Custom-Systeme verkauft. Der Radiator verfügt über vier G1/4-Ein- und Auslässe, er besitzt einen Füll-/Entleerungsport, der in Kombination mit einem All-in-One-Kühlkreis selten zu sehen ist. Diese standardisierte Komponenten-Konfiguration macht dieses Kit zu etwas recht Einmaligem und eröffnet in Zukunft zahlreiche Möglichkeiten.

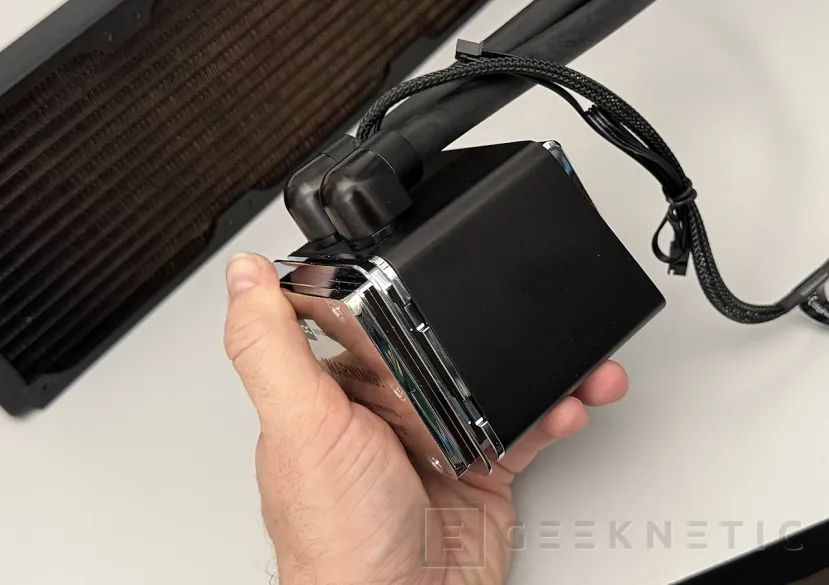

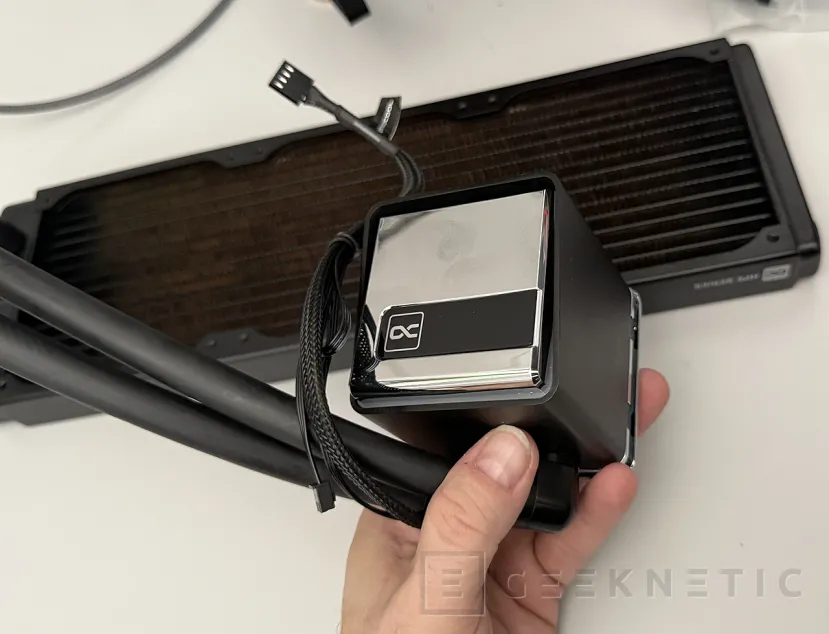

Austausch- und Pumpenblock

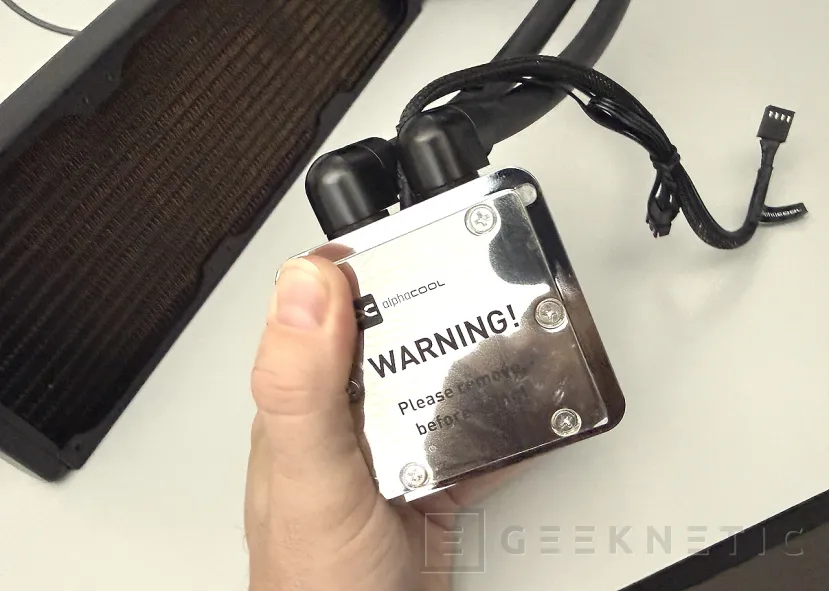

Zu den grundlegendsten Elementen jedes vollständig integrierten Kühlkits gehört der Austauschblock und die Impeller-Pumpe, die typischerweise eine Einheit bilden. Beim Alphacool Core 2 XT 360mm CPU AiO folgt dies dem gleichen Prinzip: In einer einzigen Einheit, die Alphacool in einem Aluminiumgehäuse abgeschlossen hat, befindet sich diePumpensteuerung mit PWM und der Wärmetauscher zwischen dem Kühlkreislauf und dem Prozessor.

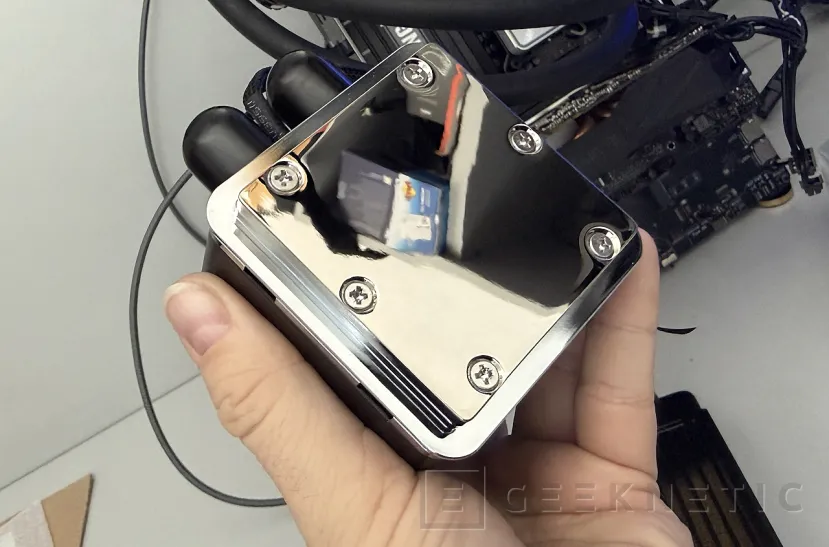

Der Block übernimmt die Kühltechnologie der Core-1-Serie, die ich in einem aktuellen Test der Alphacool DDCzero PWM-Pumpe verwendet habe, angepasst für dieses Kit. Die kalte/Interchange-Platte besteht aus Kupfer und ist verchromt. So erhalten wir den besten Wärmeaustausch und ein Premium-Finish über die gesamte Lebensdauer des Kits, ohne Verfärbungen und mit einer spiegelblanken Oberfläche, die den Wärmeübergang zwischen dem IHS des Prozessors und dem Kühlsystem optimiert.
Die Alphacool Core DC-LT 3 PWM-Pumpe ist im Block untergebracht und arbeitet bis zu 3800 rpm, mit einem deklarieren Maximaldurchfluss von 2100 ml/min und einem Schalldruckpegel von 25 dB(A) im Normalbetrieb. Da sie PWM besitzt, lässt sie sich von der Mainboard-Buchse aus modulieren, um Leise- und Leistungsniveau auszugleichen.
Die Verarbeitung wird durch ein schlichten Aluminium-Design mit ARGB-Beleuchtung abgeschlossen. Die Pumpenanschlüsse, in diesen Block integriert, ermöglichen eine 180-Grad-Drehung für eine einfache Installation und verwenden ebenfalls standardisierte Gewinde G1/4. Ein Premium-Kit auch bei einem der wichtigsten Bauteile.
No hay buen kit de refrigeración que no integre ventiladores de calidad y Alphacool cuenta con algunos de los ventiladores de acabado metal más elaborados del mercado. En esta variante se pueden instalar hasta seis ventiladores, tres vienen de serie y son fantásticos.

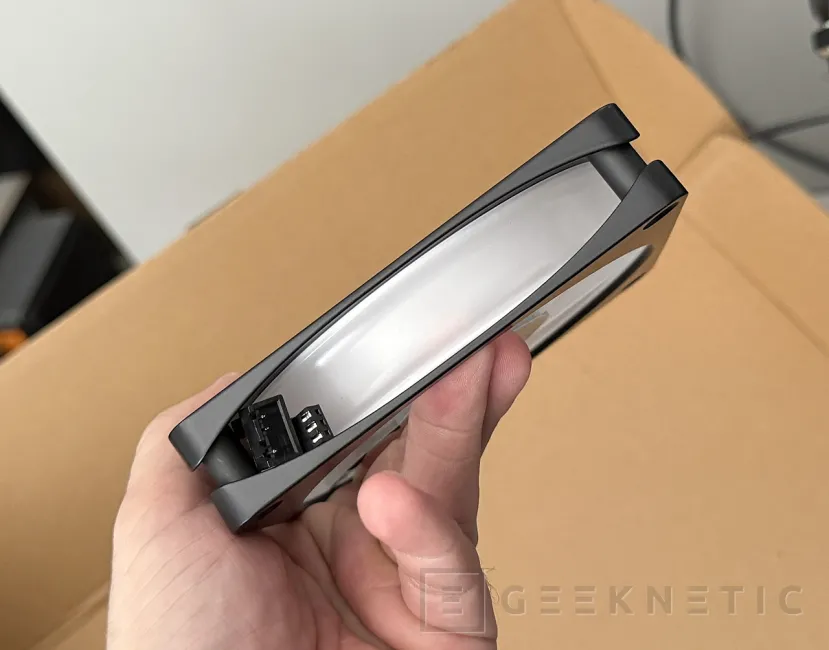

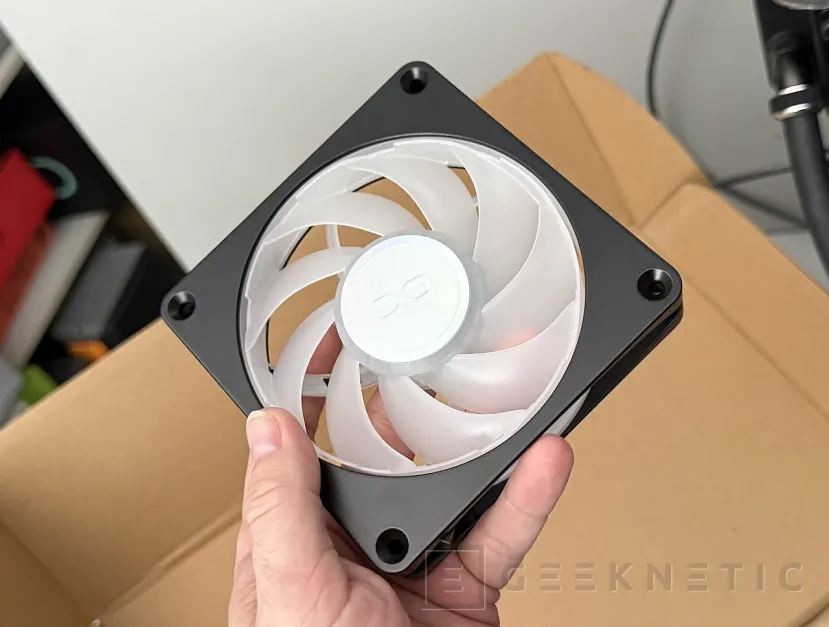

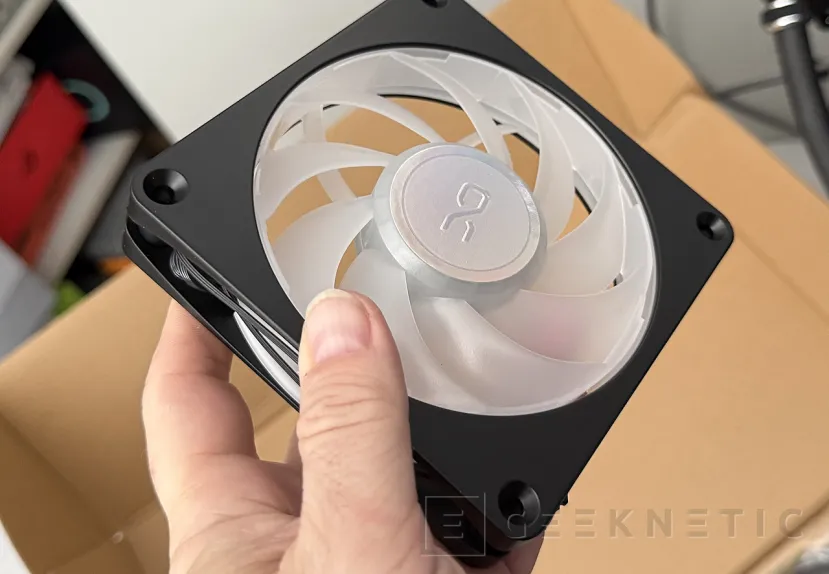

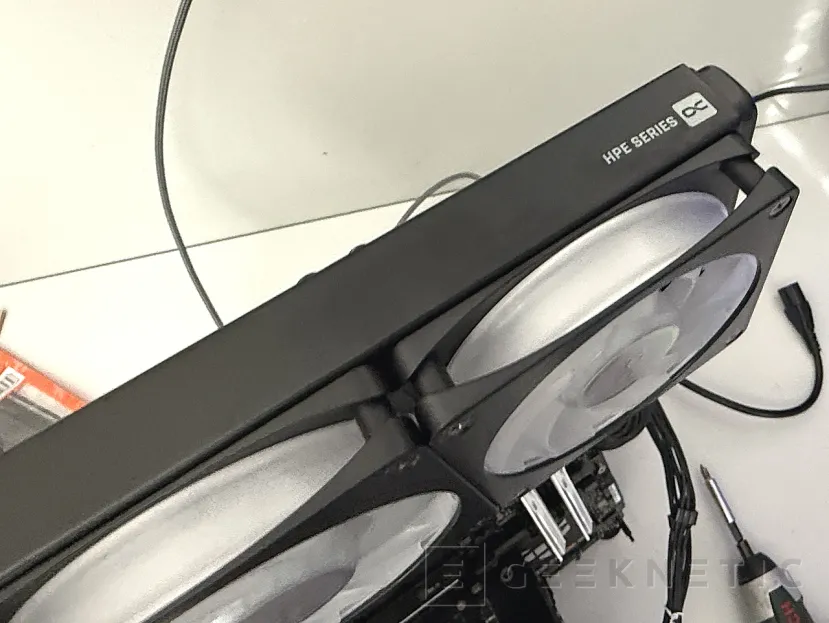

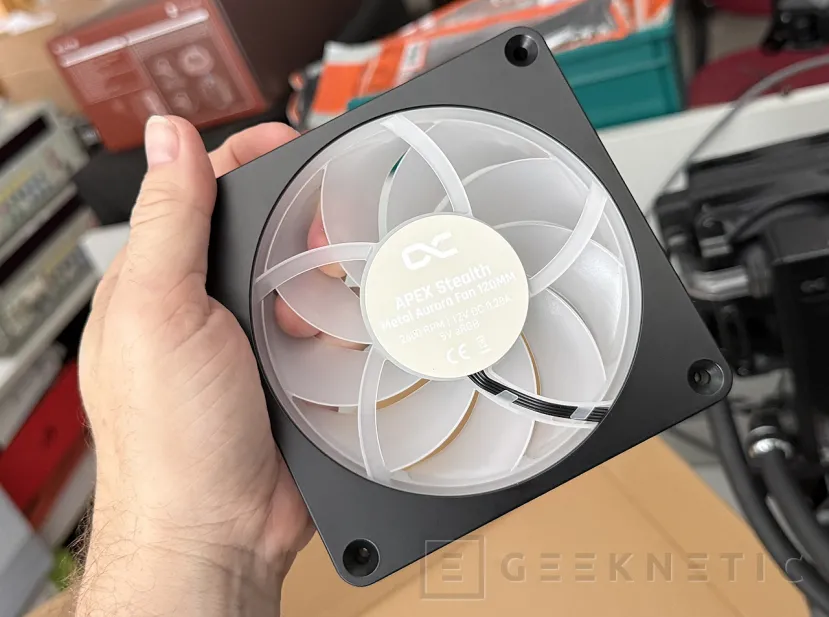

Die drei Alphacool Apex Stealth Metal Aurora 120 mm verfügen über einen geschmiedeten Zinkrahmen, ein robusteres und steiferes Material als das übliche Kunststoffgehäuse von AIOs, auch wenn die Blätter aus Kunststoff bestehen und so die Diffusion der LEDs im Rotorencenter verbessern. Jede Einheit wiegt 312 g, deutlich mehr als ein herkömmlicher Lüfter, vermutlich aufgrund der Metall-Konstruktion aus Gussstahl.
Diese beeindruckenden Lüfter mit chrom-ähnlichem Look arbeiten zwischen 380 und 2600 rpm mit PWM-Steuerung und Zero-RPM-Modus bei 5% PWM-Anstoß. Zu ihren technischen Daten gehören 59,79 CFM Durchfluss und 3,35 mm-H2O statischer Druck, eine sehr passende Kennzahl für den Betrieb mit einem dichten Radiator wie dem in diesem Kit verwendeten.

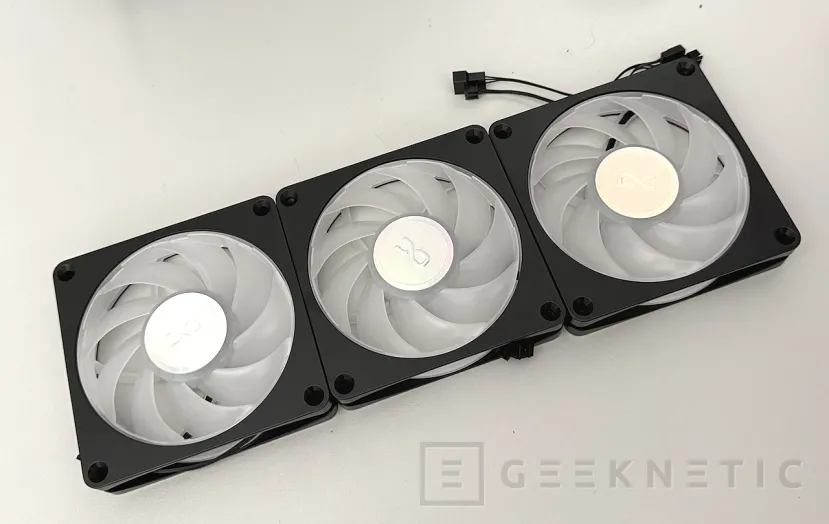

Montieren ein dichtes, versiegeltes Lager mit einer angegebenen Lebensdauer von 100.000 Stunden, und jeder Lüfter enthält 12 aRGB-LEDs. Das Kabel jedes Lüfters misst ca. 40 cm, mit einer Y-Konfiguration, damit alle Lüfter an einem einzigen PWM-Anschluss auf der Hauptplatine oder einem dedizierten Controller hintereinander geschaltet werden können.

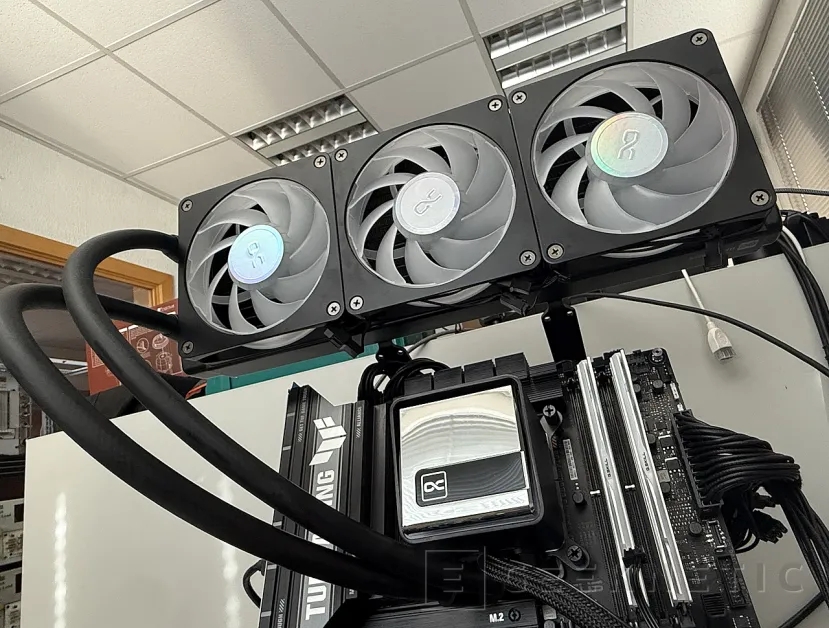

Design und Montage
Diese Einheit folgt einem noch einfacheren Modell, mit ähnlichen Merkmalen wie der Pumpenteil. Es handelt sich um den Alphacool Core 2 LT 360mm, dessen Vorteil jedoch darin besteht, dass er nicht nur einige leistungsfähigere Elemente besitzt, sondern dass er Komponenten aus dem gesamten Angebot der personalisierten Kits der Marke verwendet.

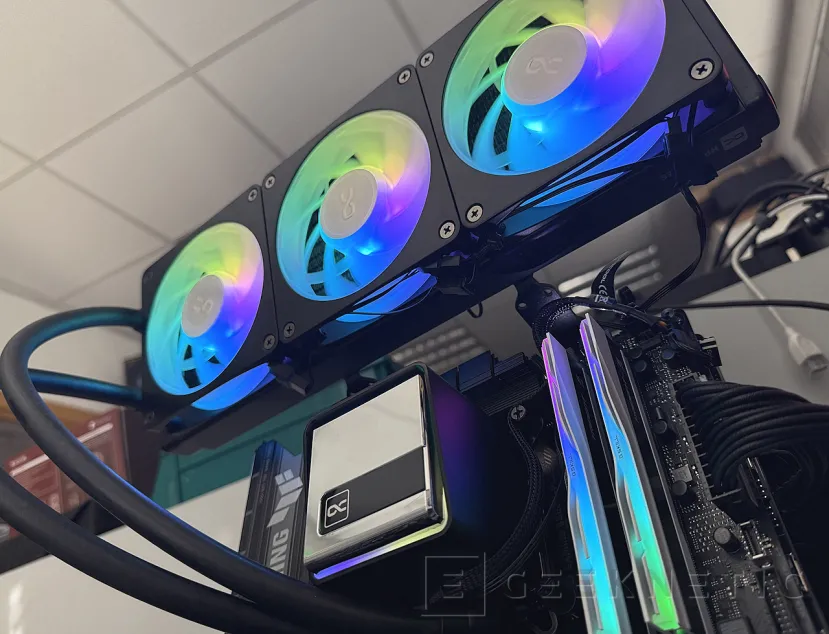

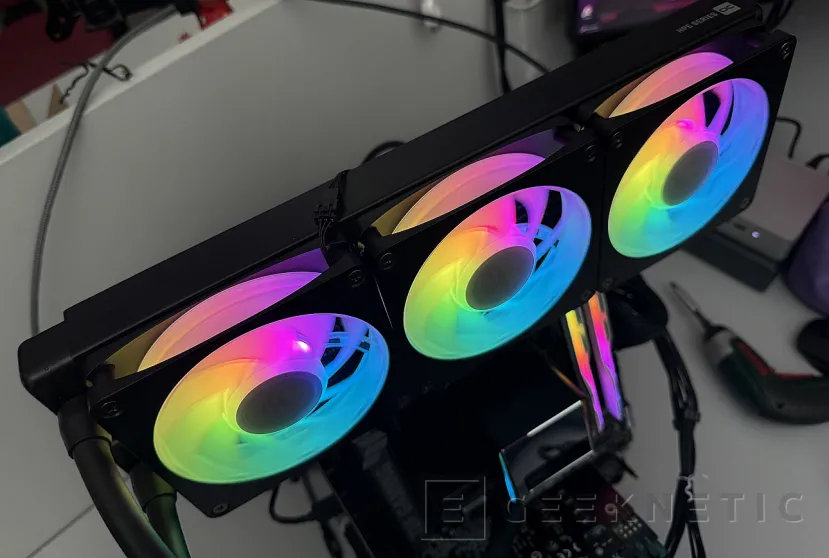

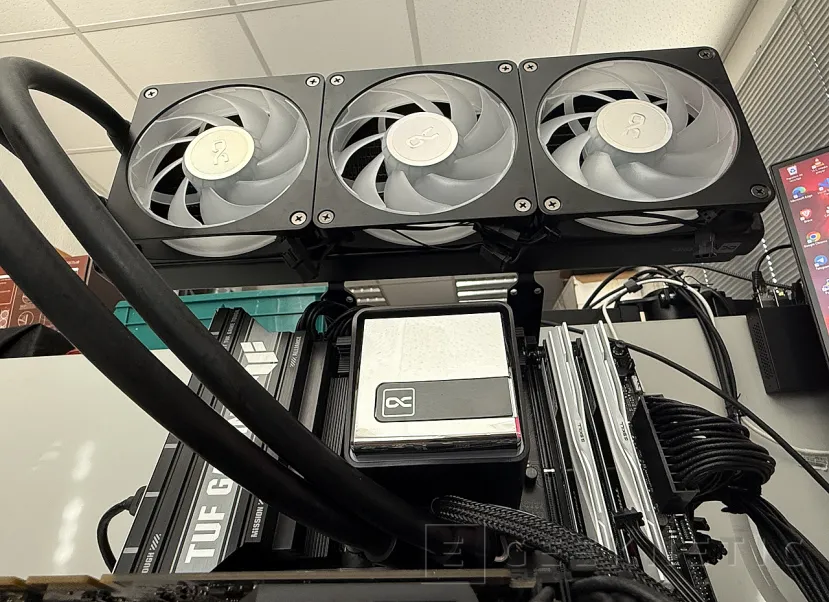

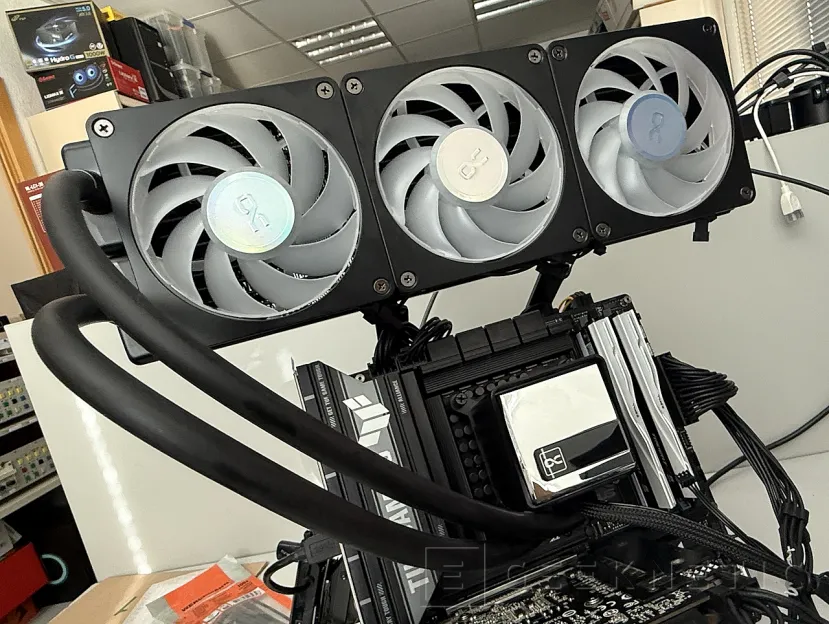

Die Ästhetik ist schlicht und zurückhaltend, doch man erkennt deutlich die Qualität der Bauteile und des enthaltenen Zubehörs. Die Befestigung ermöglicht die Montage sowohl auf AMD- als auch auf Intel-Prozessoren mehrerer Generationen, einschließlich der verbreiteten Modelle wie LGA 1700 oder AM4, aber auch der neueren wie LGA1851 und AMD AM5.
Besonders gefallen mir die Oberflächenbehandlungen – nichts Vergleichbares zu den billigen Kits, die man häufig auf dem Markt findet. Von den Lüftern, über den Austausch-Block-Pumpe, bis hin zu den metallischen Lüftern und natürlich auch zu hochwertigen synthetischen Gummischläuchen.

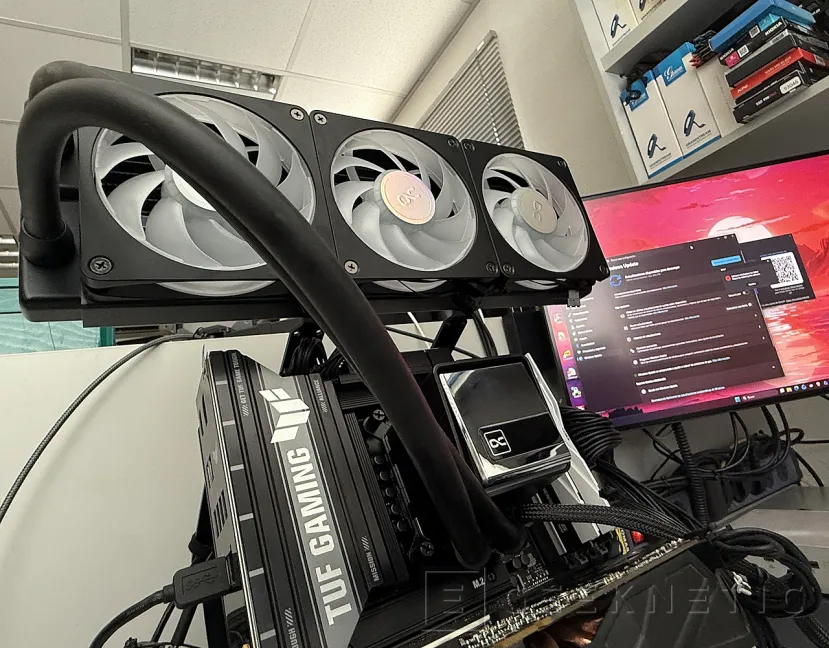

Die Montage ist genauso einfach und schnell wie bei jedem anderen vollständig integrierten AIO-Kit, doch die Qualität spürt man deutlich – selbst bei einigen noble Materialien wie dem kupferfarbenen Radiator, der am Ende schwarz lackiert ist. Einziger Nachteil ist, dass man etwas Zeit in das Kabelmanagement investieren muss, insbesondere bei den Lüftern, doch dank der Y-Verkabelung wird es deutlich überschaubarer.
Leistung

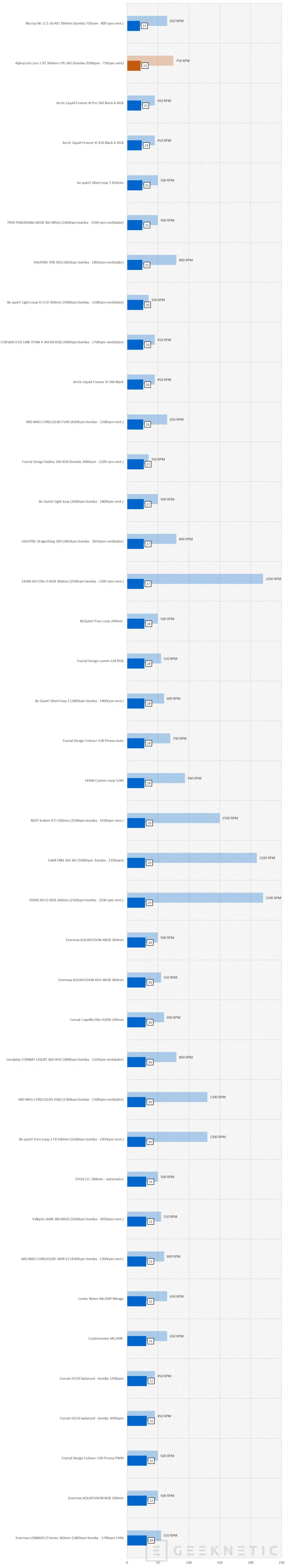

Ich muss sagen, dass die Kapazität dieses Kits mich überrascht hat. Alphacool hat hier ein Meisterwerk geschaffen – nicht nur aufgrund der hochwertigen Verarbeitung, sondern auch weil die Leistung spektakulär ist und dazu sehr geringe Geräuschwerte liefert. Es zählt zu den besten AIO-Kits, die wir bisher getestet haben.
Configuración de pruebas:
Ruido en reposo (dBA)
Geräuschpegel im Leerlauf (dBA)

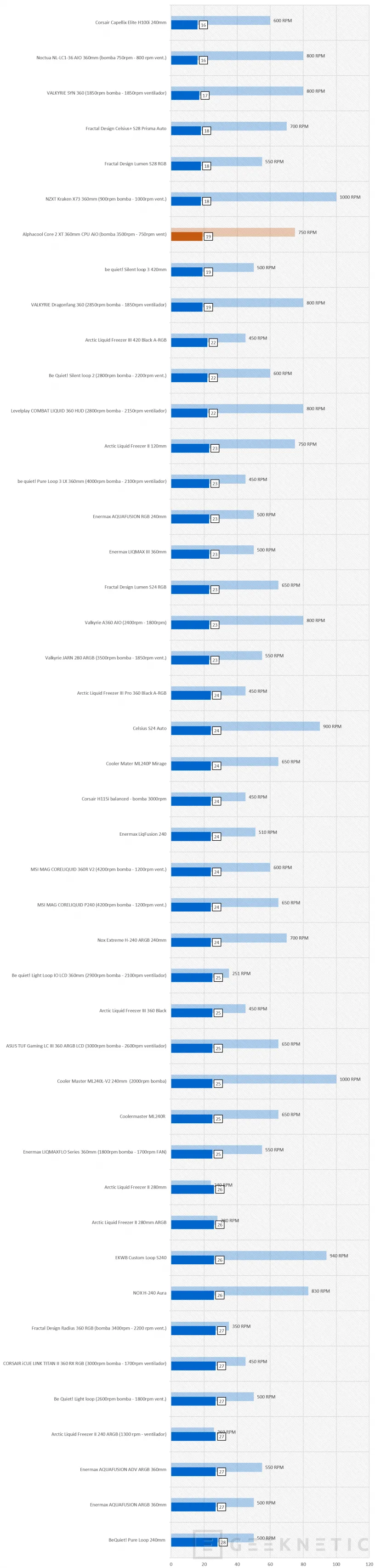

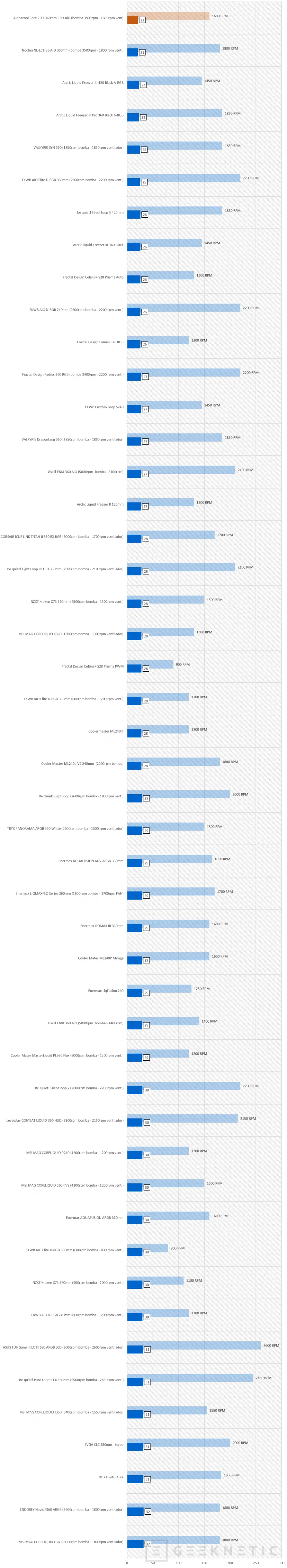

CPU-Temperatur (Leerlauf)
Temperatur Radiator (Belastung)

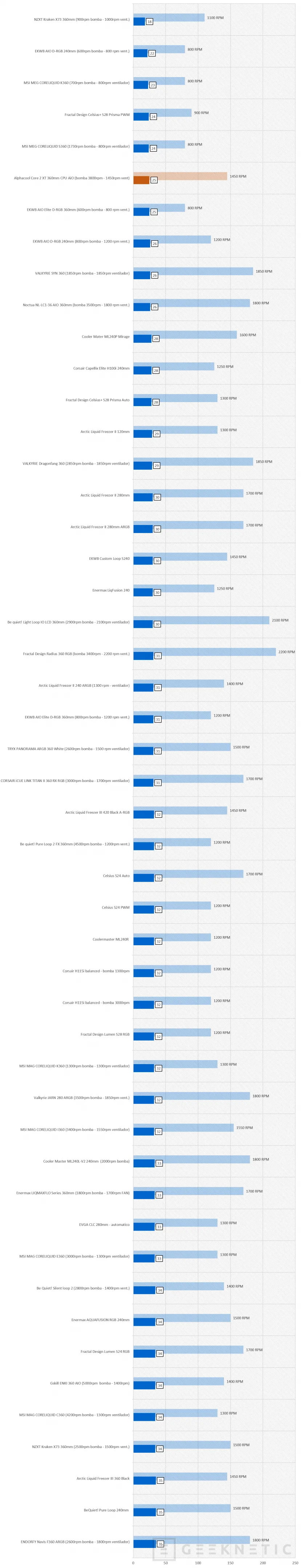

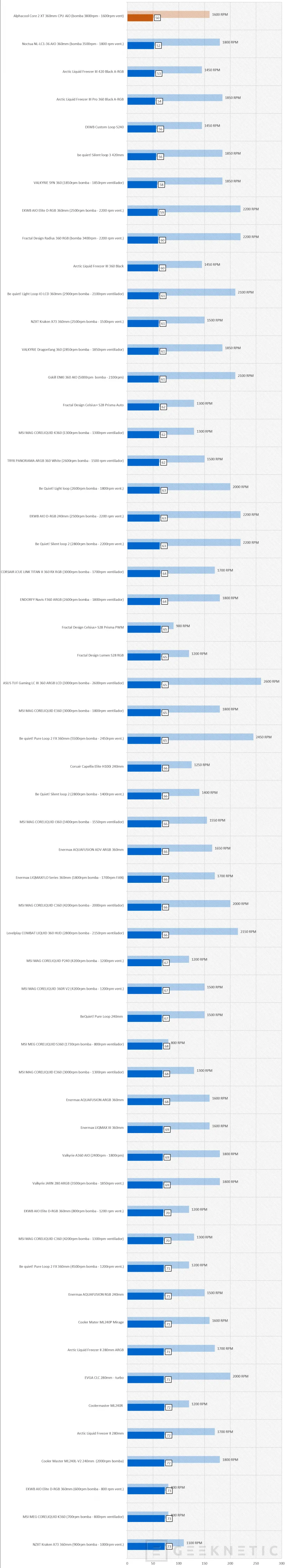

CPU-Temperatur (Belastung)
Analyse und Fazit
Die Alphacool Core 2 XT 360mm CPU AiO konkurriert nicht im Segment der billigen All-in-One-Kühlungen. Wie andere Hersteller, etwa Noctua, die ihren Ruf anhand der Leistung statt der Display-Größe begründen, verfolgt Alphacool einen anderen Ansatz und entfernt sich auch von traditionellen Kits.
Kupfer-Radiator in Vollausführung, eine Blöcke mit eigener Core-1-Technologie, Lüfterrahmen aus Metall, Austauschblock aus Aluminum und eine Chrombeschichtung der Austauschfläche – das sind Qualitätsstufen, die man bei einem geschlossenen AIO-Kit kaum sieht. Das ist etwas, das heute kaum ein anderer geschlossener AIO-Kühlblock zu bieten vermag.
Es richtig, dass der Preis von 279,98 Euro deutlich über dem liegt, was man typischerweise auf dem Markt findet, aber er liegt auch nicht weit entfernt von anderen Premium-Angeboten führender Hersteller, die nicht die gleichen Funktionen und Qualitätsniveaus der Komponenten dieses Kits bieten. Komponenten, die die Marke sorgfältig aus ihrem Sortiment an Bauteilen für maßgeschneiderte Kits ausgewählt oder perfektioniert hat.
