Einführung in die Merkmale der be quiet! Dark Power Pro 14 IO 1600W
Diese neue Generation bewahrt die Essenz, die die Dark Power Pro-Serie zur Referenzgattung von be quiet! gemacht hat, führt jedoch tiefgreifende Änderungen sowohl in der elektrischen Umwandlungsstufe als auch in der Art der Interaktion des Nutzers mit dem Netzteil ein. Der sichtbarste Sprung ist die Einführung des be quiet! IO Center, einer Software, die es erstmals ermöglicht, ein Netzteil der Marke zu konfigurieren und zu überwachen, ohne physische Schalter anfassen zu müssen.

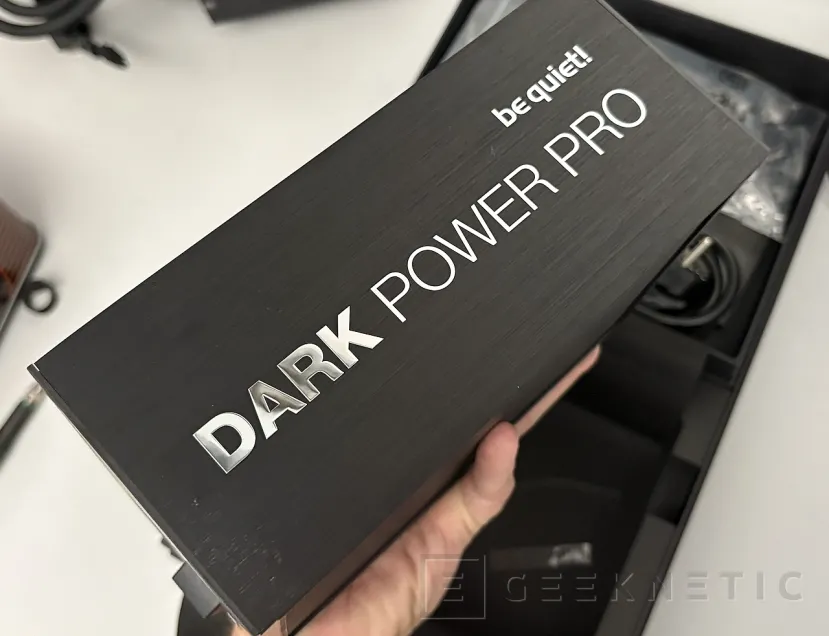

Zusálich dazu kommt ein Gehäuse aus Aluminium, das seit Generationen ein Erkennungsmerkmal der Dark Power Pro-Serie von be quiet! ist. Die normalen Hochleistungssortimente, wie die Dark Power 14, nutzen konventionellen Stahl in einem ähnlichen, aber kompakteren Design. Außerdem kommt eine neue vollständig digitale Umwandlungstopologie, die sowohl die Effizienz als auch die Stabilität des Signals verbessert.

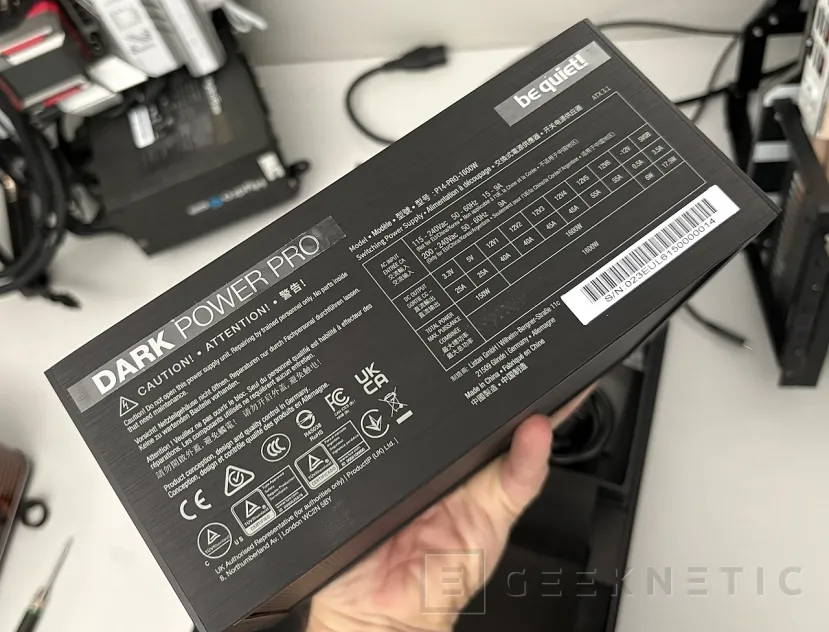

Spezifikationen der be quiet! Dark Power Pro 14 IO 1600W
- Modelle: 1600W (BP023EU) und 1300W (BP022EU)
- Zertifizierung: 80 PLUS Titanium
- Format: ATX
- Abmessungen: 200 x 150 x 86 mm
- Eingang: 115-240 V AC, 50-60 Hz, 15-9 A
- PFC: Aktiv
- Power Good Signal: 100-150 ms
- Lüfter: Silent Wings mit 135 mm
- Kabelmanagement: Modular
- Kabelummantelung: Ja
- Anzahl Kabel: 14
- Maximale Kabellänge: 105 cm
- ATX-Kabel Länge: 60 cm
- ATX 12V 3.1 / EPS 12V 2.92: Ja / Ja im 1600W-Modell; – / Ja im 1300W-Modell
- Wireless-Design (DC-Seite): Ja
- 12V: Multi-Rail / Single Rail wählbar
- Energy Star 9.0: Kompatibel
- ErP Ready: Ja
- Standby-Verbrauch: <0,06 W
- Schutzfunktionen: OCP, OVP, UVP, SCP, OPP, OTP und SIP
- Lebensdauer: >100.000 Stunden bei 25 °C
- Effizienz bei 230 V: 90% bei 10% Last, 92% bei 20%, 94% bei 50% und 90% bei 100%
- Geräuschpegel im Active-Betrieb: 9,1 / 9,6 / 9 / 29,1 dB(A) bei 10 / 20 / 50 / 100% Last in 1600W; 7,5 / 8,5 / 8,4 / 22 dB(A) bei 1300W
- Geräuschpegel im Semi-Passive-Betrieb: 8,1 / 9,7 / 9,9 / 29,3 dB(A) bei 10 / 20 / 50 / 100% Last in 1600W; 7,5 / 9,3 / 8 / 22,1 dB(A) bei 1300W
- 12V-2×6: 2 Kabel im 1600W-Modell und 1 Kabel im 1300W-Modell
- Kombinierte 12V-Leistung: 1000W bei 1600W und 800W bei 1300W
- PCI Express (6+2 Pins): 6 Anschlüsse
- P8/P4: 1x P4 + 1x P8
- SATA: 16 Anschlüsse
- PATA: 5 Anschlüsse
Ausgänge
| Ausgang | 1600W | 1300W |
|---|---|---|
| 3,3V | 25 A | 25 A |
| 5V | 25 A | 25 A |
| 12V ein Rail | 133 A | 100 A |
| 12V1 | 40 A | 35 A |
| 12V2 | 40 A | 35 A |
| 12V3 | 45 A | 40 A |
| 12V4 | 45 A | 40 A |
| 12V5 | 55 A | 55 A |
| 12V6 | 55 A | 55 A |
| -12V | 0,5 A | 0,5 A |
| 5Vsb | 3,5 A | 3,5 A |
| Kombinierte Leistung 3,3V + 5V | 150 W | 150 W |
| Kombinierte Leistung 12V | 1600 W | 1300 W |
| Leistung -12V | 6 W | 6 W |
| Leistung 5Vsb | 17,5 W | 17,5 W |
Architektur der be quiet! Dark Power Pro 14 IO 1600W
Die bedeutendste innere Veränderung ist der Umstieg auf eine Digital Full Bridge-Topologie, die die Kombination aus aktivem Gleichrichter und Vollbrücke ersetzt, wie sie in der Dark Power Pro 13 zu sehen war. Die Umsetzung ist komplex, lässt sich aber einfach erklären. Eine Vollbrücke oder Full Bridge ist der Schaltungsteil, der Wechselstrom aus dem Netz in Gleichstrom wandelt, und diese Umwandlung vollständig digital zu steuern bedeutet, dass der Prozess von einem dedizierten IC statt von traditionellen analogen Bauteilen kontrolliert wird, was deutlich präzisere Anpassungen und eine schnellere Reaktion auf Laständerungen ermöglicht.
Diese Spannungsversorgung integriert außerdem eine synchronen Gleichrichter-Schaltung in der Umwandlungsstufe, ein System, das die Energieverluste beim Übergang von Wechsel- zu Gleichstrom reduziert, besonders relevant in dem sich in den letzten Jahren am stärksten veränderten Szenario der plötzlichen Leistungsanstiege, die sowohl Prozessoren als auch Grafikkarten der neuesten Generation erzeugen können, die in Millisekunden von wenigen Watt zu mehreren Hundert Watt wechseln können.
In der Sekundärstufe werden die Rails 5V und 3,3V durch DC-DC-Wandlung aus den 12V-Rails abgeleitet. Dies ist eine gängige Praxis in allen Arten von Netzteilen. Es vereinfacht das Design und verbessert die Spannungsstabilisierung, da die gesamte Leistung von einer einzigen Hauptwandlungsstufe ausgeht, die sehr effizient ist, statt für jede Spannung separate Transformatoren zu benötigen.
Ein Markenzeichen der Dark Power Pro-Reihe ist die Möglichkeit, die Verteilung der 12V-Leistung auswählbar zu gestalten. Früher erfolgte dies mechanisch über einen Schalter auf der Rückseite; heute erfolgt es softwaregestützt. Im Multi-Rail-Modus teilt das Netzteil den Strom auf sechs unabhängige Kanäle auf, jeder mit eigenem Überstromschutz, was eine zusätzliche Sicherheitsebene bietet, da ein Defekt in einer Komponente nur den jeweiligen Rail betreffen würde.
Im Monorail-Modus konzentriert sich die gesamte Leistung auf einen einzigen 12V-Kanal, was die Energieverwaltung vereinfacht und besonders attraktiv für Gaming- oder Übertaktungs-Setups ist, bei denen nicht gewünscht ist, dass das Netzteil die Stromzufuhr zu einem bestimmten Bauteil limitiert oder bei dem es wirklich nicht nötig ist, ständig zu prüfen, auf welchem Rail man jedes Teil anschließt – was be quiet! an jedem Anschluss kennzeichnet.
Im Gegensatz zum Dark Power Pro 13, bei dem dieser Wechsel über einen physischen Schalter hinter dem Netzteil erfolgte, geschieht die Änderung in diesem Modell vollständig über be quiet! IO Center, ohne das System ausschalten oder den Einbau physisch zu betreten. In diesem Netzteil sind alle integrierten Komponenten japanischer Herkunft mit Top-Qualität und 105°C-Zertifizierungen.
Effizienz 80 Plus Titanium und Cybenetics Titanium
Die Dark Power Pro 14 IO behält die anspruchsvollste Zertifizierung, die es für Netzteile im Heimgebrauch gibt, mit dem doppelten Siegel 80 PLUS Titanium und Cybenetics Titanium. Laut offiziellen Angaben von be quiet! erreicht die Effizienz im Durchschnitt 94% bei einer Last von 50%, dem am häufigsten genutzten Nutzungsszenario eines PCs, und bleibt über 90% sowohl bei sehr niedrigen Lasten von 10% als auch bei der maximalen Last von 100%.
Cybenetics bewertet nicht nur den elektrischen Teil, sondern auch das akustische Verhalten des Netzteils in verschiedenen Lastszenarien, was bei den höherwertigen Reihen von be quiet! immer erwartet wird. In diesem Fall erreicht man eine der höchsten Zertifizierungen, ebenfalls Titanium-Grad.
Diese Effizienz ist nicht nur eine technische Zahl, sondern führt direkt zu geringeren Betriebskosten und weniger Wärmeentwicklung, was wiederum zu weniger Geräuschen führt – besonders relevant, um die beste Leistung zu erzielen und gleichzeitig benutzerfreundlich zu bleiben.
Anforderungen zur Erreichung der 80 Plus Titanium-Zertifizierung
- Mindestwirkungsgrad von 90% bei 10% Last.
- Mindestwirkungsgrad von 94% bei 20% Last.
- Mindestwirkungsgrad von 96% bei 50% Last.
- Mindestwirkungsgrad von 94% bei 100% Last.
ATX 3.1 und PCI Express 5.1
Be quiet! Dark Power Pro 14 IO kommt mit vollständiger Kompatibilität zu ATX 12V 3.1 und EPS 12V 2.92, der jüngsten Intel-Revision des Standards, konzipiert, um Spitzenlasten zu unterstützen, die die neuesten Grafikkarten in Mikrosekunden-Erreichen können, wenn maximale Leistung benötigt wird und der Idle-Betrieb sehr hoch sein kann.
| Eigenschaft | ATX 2.4 | ATX 2.53 | ATX 3.0 | ATX 3.1 |
| Native 16-Pin-Schnittstelle | Nicht erforderlich | Nicht erforderlich | 12VHPWR | 12V-2×6¹ |
| (Standard > 450W) | (Standard > 450W) | |||
| Sofortige Leistungs-Spitze | Nicht erforderlich | Nicht erforderlich | 200% (100μs) | 200% (100μs) |
| Hold-Up-Zeit nach Ausschalten | 17 ms bei voller Last | 17 ms bei voller Last | 17 ms bei voller Last | 12 ms bei voller Last |
| 17 ms bei 80% empfohlen | ||||
| Spannungsabweichung 12V | -5% ~ +5% | -5% ~ +5% | -7% ~ +5% | -7% ~ +5% |
| PCIe-Spannungsabweichung | Nicht erforderlich | Nicht erforderlich | -8% ~ +5% | -8% ~ +5% |
| Effizienz bei extrem niedriger Last 10W oder 2% | Nicht erforderlich | Erfordert ≥60% | Erfordert ≥60% | Erfordert ≥60% |
| Empfiehlt ≥70% | Empfiehlt ≥70% | Empfiehlt ≥70% | ||
| ALPM ersetzt den Leerlaufmodus | Nicht kompatibel | Kompatibel | Kompatibel | Kompatibel |
| Startsequenz T1/T3 | T1 < 200 ms | T1 < 150 ms | T1 < 150 ms | T1 < 150 ms |
| T3: 100–250 ms | T3: 100–250 ms | T3: 100–250 ms | T3: 100–250 ms |

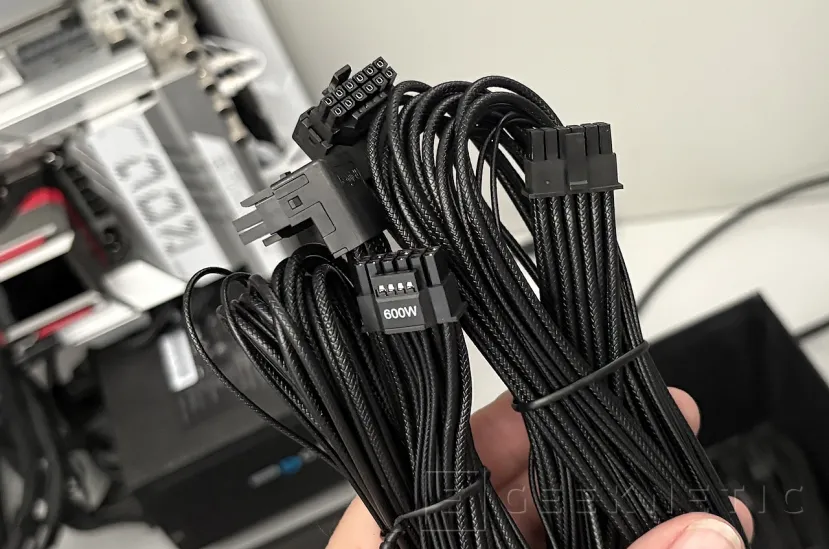

Diese Variante der 1600W integriert naturgemäß zwei 12V-2×6-Kabel mit je 600W pro Kabel, die Evolution des bereits bekannten 12VHPWR-Anschlusses in zwei unabhängigen Rail-Konfigurationen (im Multi-Rail-Modus) mit einer kombinierten Leistung von bis zu 1000W zwischen beiden. Hinzu kommen 6 herkömmliche PCIe-Anschlüsse 6+2-Pin, die darauf ausgelegt sind, Grafikkarten der vorherigen Generationen zu unterstützen, ohne die Kompatibilität zu aktueller Hardware zu verlieren.
| 12HVPWR mit weniger als 450W Leistung oder ohne 12HVPWR-Anschluss. | Netzteile mit mehr als 450W Leistung und 12VHVPWR-Anschluss. | Zeit des Spitzenwerts | Maximale Abweichung |
| 150% | 200% | 100 ms | 5% |
| 145% | 180% | 1 ms | 8% |
| 135% | 160% | 10 ms | 12.5% |
| 110% | 120% | 100 ms | 25% |
| 100% | 100% | Unendlich | — |
Die Kombination beider Verbindungstypen macht dieses Netzteil zu einer äußerst vielseitigen Option, die sowohl aktuelle High-End-Systeme als auch kommende Grafikkarten-Generationen bedienen kann.
be quiet! IO Center – komplette Steuerung via Software
Dies ist die große Neuerung der Dark Power Pro 14 IO und der Grund, warum die Marke dem Netzteil die Endung IO hinzufügen konnte. Zum ersten Mal kann ein be quiet!-Netzteil per USB verbunden werden und über Software gesteuert werden, etwas, das bisher lediglich physischen Schaltern auf der Rückseite vorbehalten war.
Aus be quiet! IO Center können wir zwischen aktivem Modus und Semi-Passiv-Modus der Belüftung wechseln. Im Semi-Passiv-Modus bleibt der Lüfter vollständig abgeschaltet, bis die Last einen bestimmten Schwellenwert überschreitet, während im aktiven Modus der Lüfter ständig mit niedriger Drehzahl läuft, um auch bei leichten Lasten einen konstanten Luftstrom zu gewährleisten.
Die Software ermöglicht außerdem den Wechsel zwischen Multi-Rail- und Mono-Rail-Modus, ohne physischen Zugriff auf das Netzteil; dies ist besonders interessant für Overclocking-Enthusiasten, die die elektrische Konfiguration je nach Einsatzszenario – auch während des Betriebs – ändern möchten.

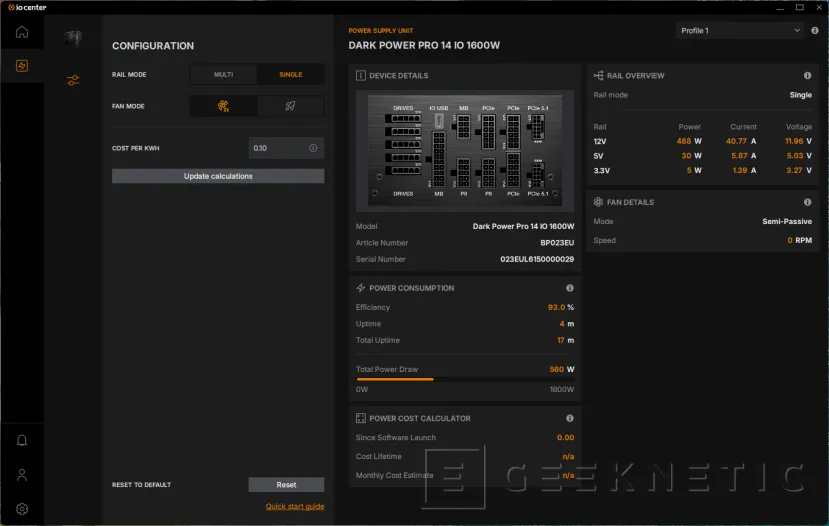

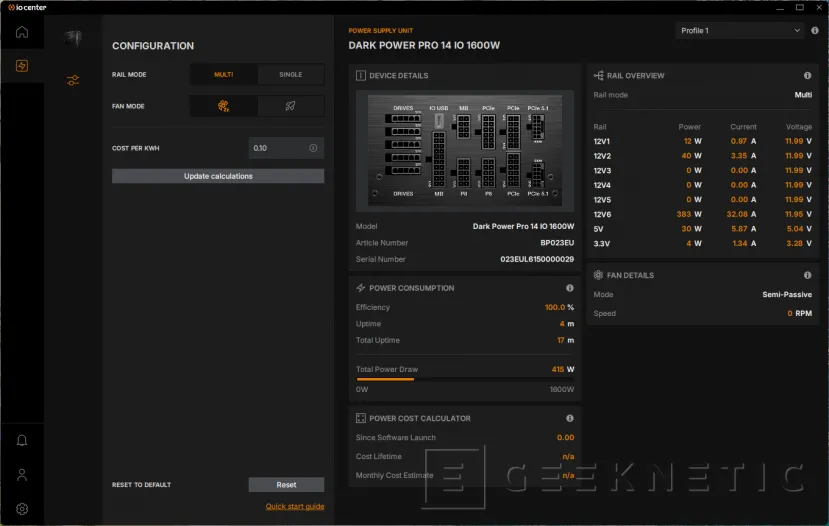

Das Bedienfeld zeigt Echtzeit-Informationen wie Effizienz, Gesamtkonsum, die von jedem der 6 Rails gelieferte Leistung, die Lüftergeschwindigkeit oder die Gesamtlaufzeit der Einheit an. Zusätzlich gibt es einen Rechner für Stromkosten, der den Verbrauch seit dem letzten Start der Software, die kumulative Ausgaben und eine monatliche Prognose schätzt.
be quiet! bietet zudem eine Web-Version von IO Center, zugänglich über Chrome-basierte Browser, ohne dass Programme installiert oder Accounts erstellt werden müssen, die fast alle Funktionen der Desktop-Version repliziert, mit Ausnahme des Stromkostenkalkulators, der wie zu erwarten die vollständige PC-Aktivität berücksichtigt und nicht nur den aktuellen Zustand beim Öffnen der Verwaltungswebseite erfasst.
Dieses Netzteil gehört jetzt zum Ökosystem von be quiet! und wenn es mit anderen Produkten von be quiet! kombiniert wird, die auch Displays nutzen, wie der Light Loop IO LCD, können die wichtigsten Kennzahlen des Netzteils direkt auf diesem Display angezeigt werden. So lässt sich das Ökosystem der Steuerung über das Netzteil hinaus erweitern, um auch Kühlung, Stromversorgung und Peripherie von einem einzigen Kontrollpunkt aus zu verwalten.

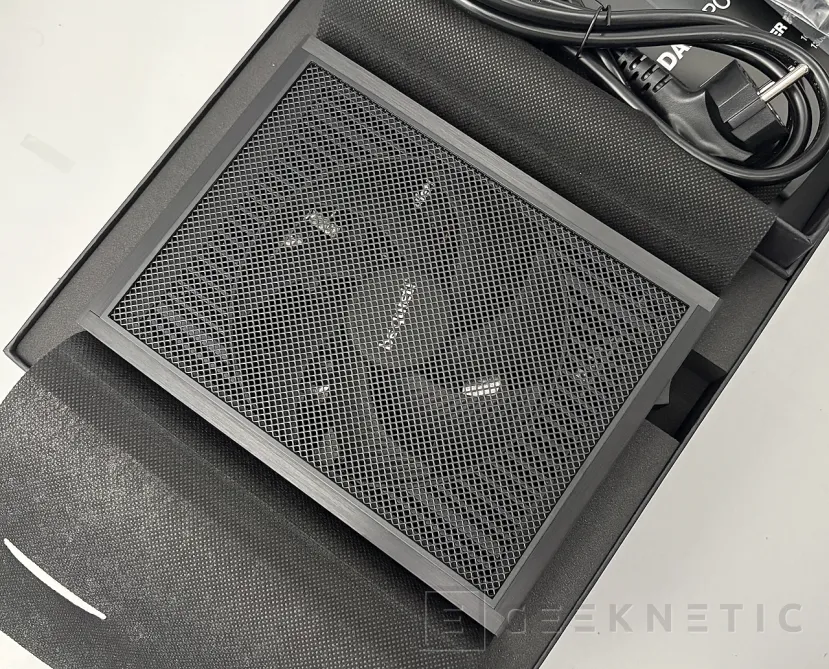

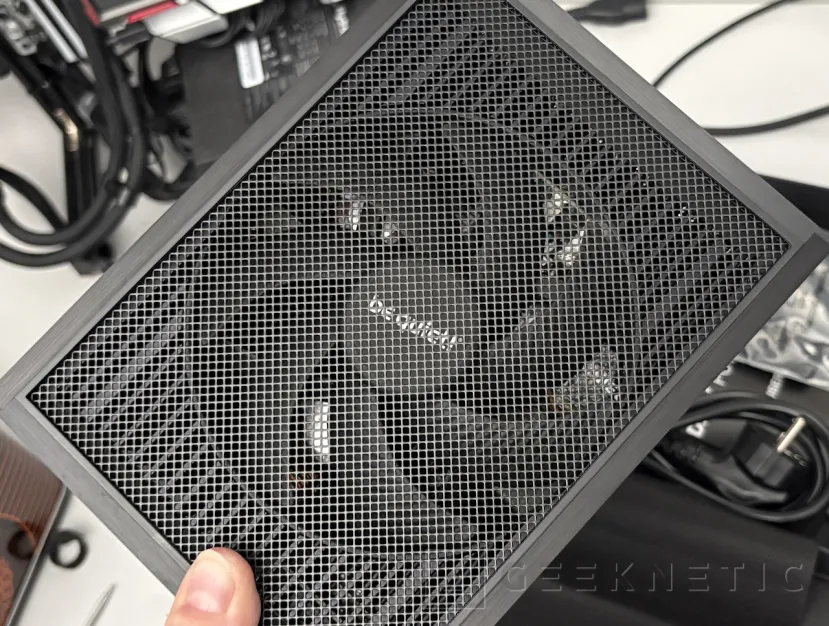

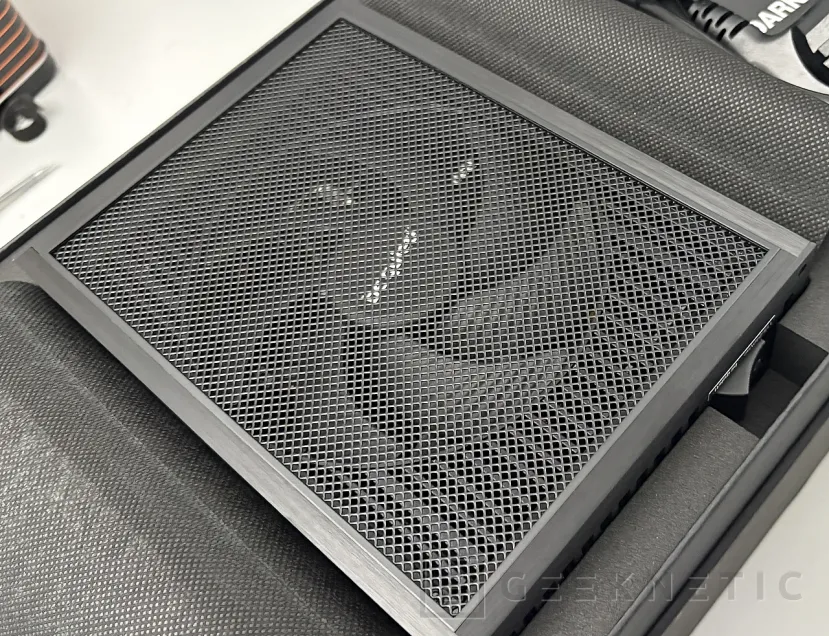

Integrierter Silent Wings-Lüfter im Kühlkörper
Be quiet! hat das Kühlsystem weiterentwickelt, indem der 135‑mm-SilentWings-Lüfter direkt in den Aluminiumkühlkörper integriert wurde, eine Lösung, die Vibrationen vom Lüfter isoliert und sein Haltbarkeit sowie sein akustisches Verhalten verbessert. Dieses Design existierte bereits bei der Dark Power 14, kommt hier jedoch mit Verbesserungen.
Der Kühlkörper besteht nun aus Aluminium, was die bislang beim Dark Power 14 verwendete Stahl ersetzt und eine wichtige Rolle in den Semi-Passiv-Betriebsmodi der Quelle spielt, da seine größere thermische Masse hilft, Temperaturen auch dann kontrolliert zu halten, wenn der Ventilator bei leichten und mittleren Lasten vollständig stillsteht.
Der 6-polige Motor mit Fluid-Dynamik-Lager ist derselbe Lösungstyp, der bereits in der Dark Power Pro 13 zu sehen war, perfekt für die 10-jährige Garantie dieses Netzteils und außerdem sorgt er für zusätzliche Effizienz – ein weiteres Element, das be quiet! nutzt, um in diesem Modell spektakuläre Effizienzen zu erreichen.

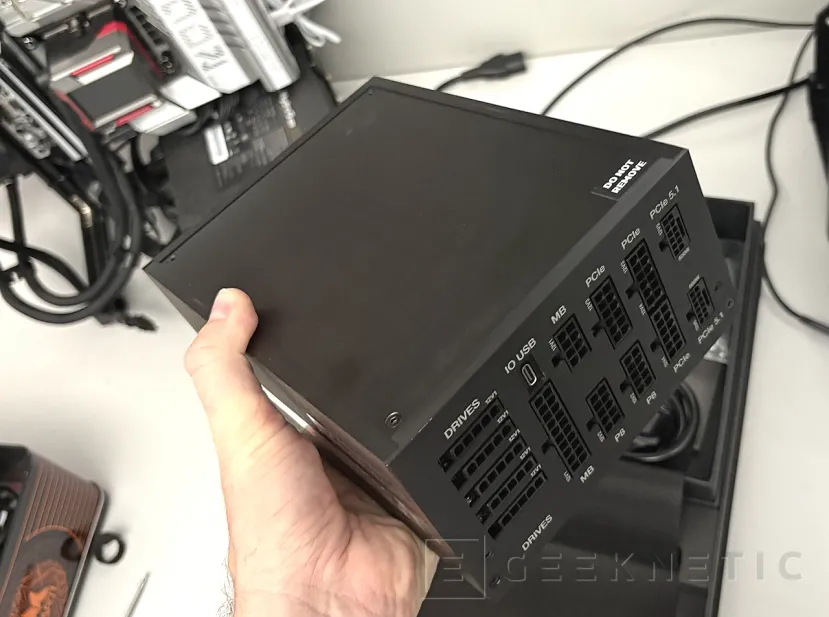

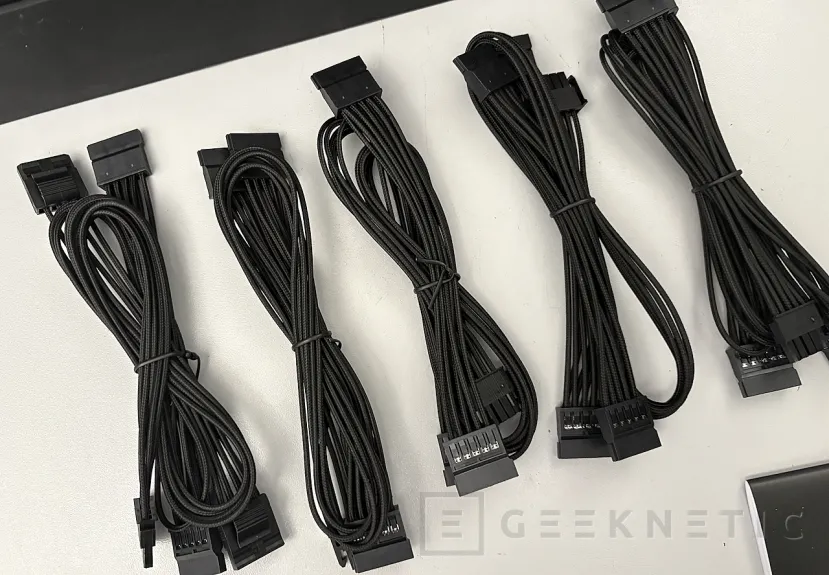

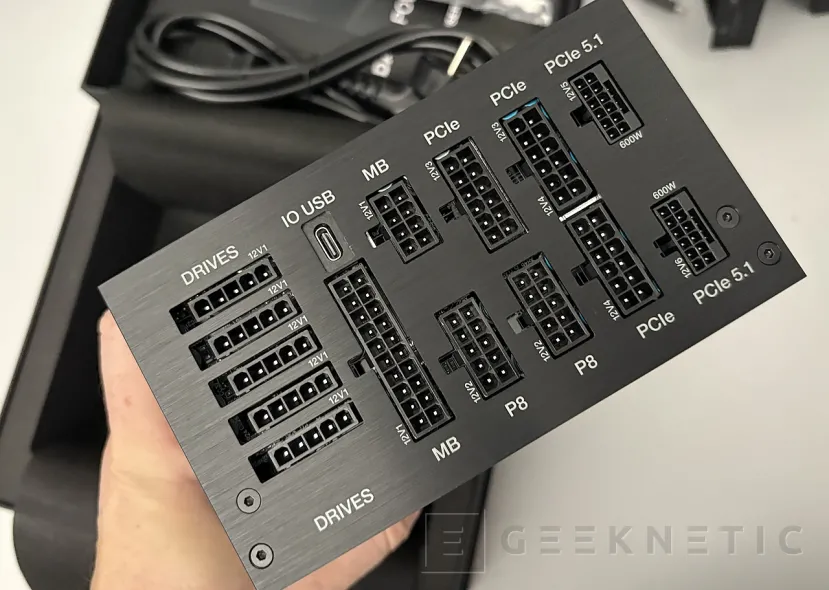

Modulares Kabelmanagement mit individueller Ummantelung
Die Verkabelung folgt dem Qualitätsanspruch der Pro-Garde, mit individueller Ummantelung bei jedem der 14 Kabel und goldbeschichteten Steckern, die die Leitfähigkeit erhöhen und die Korrosionsbeständigkeit verbessern. Die modularen Stecker sind direkt auf dem Haupt-PCB gelötet, was den Widerstand reduziert, in einer zweiten Leiterplatte zu diesem Zweck.

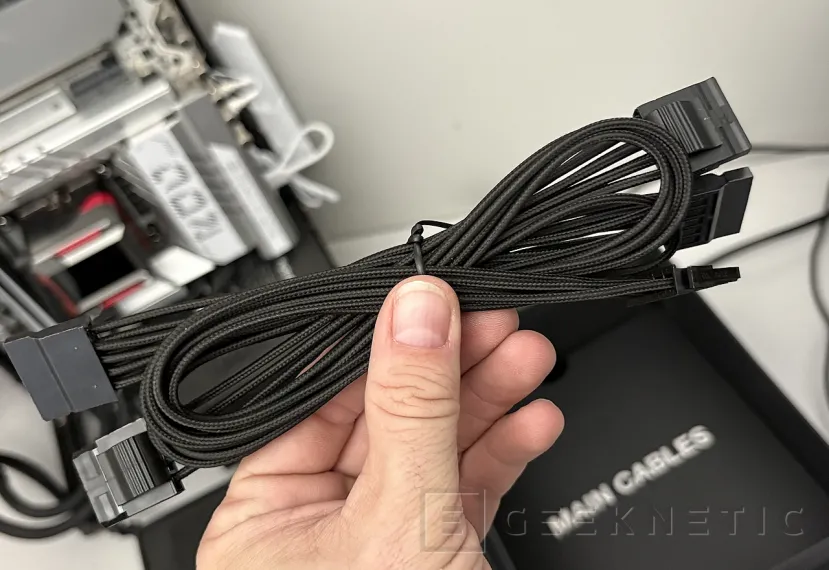

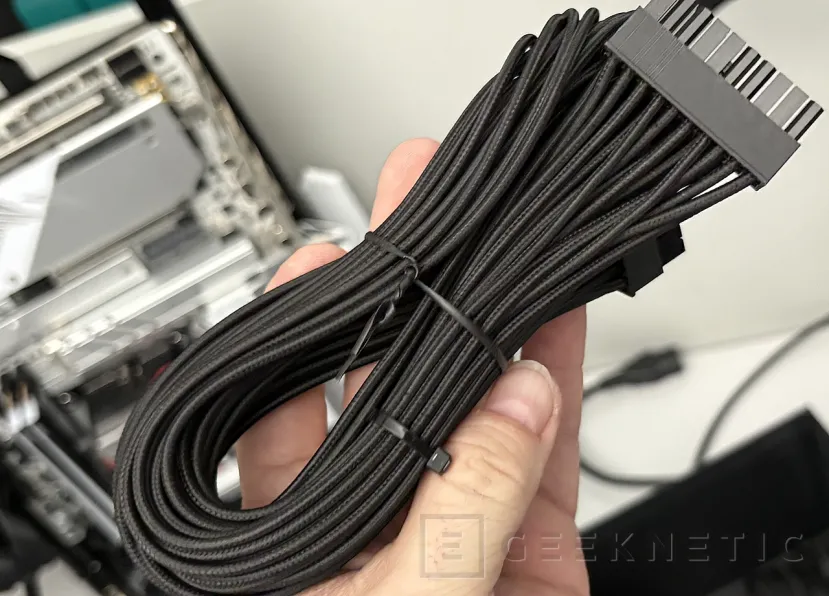

Das Haupt-ATX-Kabel erreicht eine Länge von 60 cm, ideal für große Gehäuse, während die maximale Kabellänge bei den Peripherie-Verbindungen 105 cm beträgt. Das Set enthält die zwei 12V-2×6-Kabel mit jeweils einem 90-Grad-Bug, die sechs PCIe-Kabel mit 6+2 Pins, doppeltes EPS-12V-Kabel für die CPU, bis zu 16 SATA- und 5 PATA-Anschlüsse, was mehr als ausreichend ist für komplexe Systeme mit mehreren Speichern.

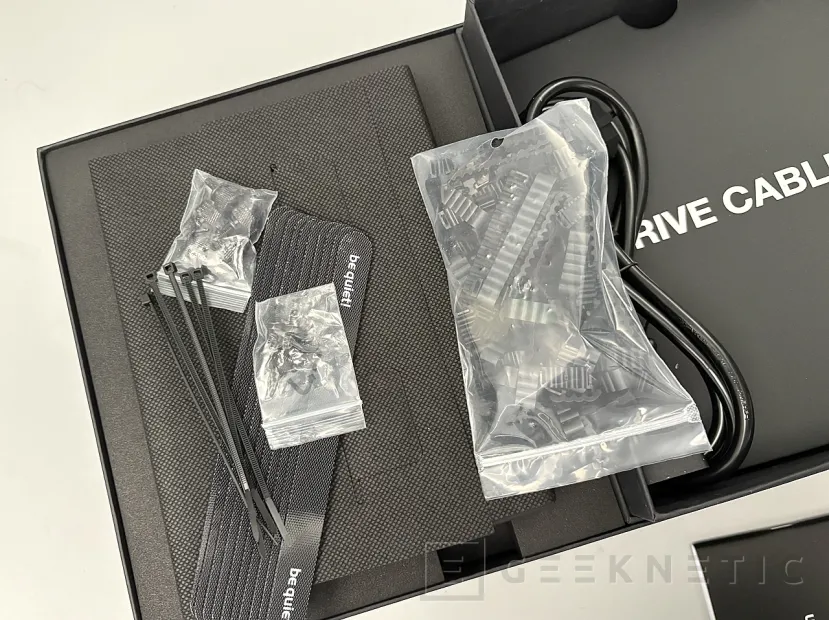

Eine interessante Neuerung gegenüber früheren Generationen ist die Aufnahme von vier unterschiedlichen Kabelkämmen, die das professionelle Organisieren und Anordnen der Verkabelung erleichtern – ein weiteres Zubehör neben den üblichen Netzteil-Zubehörteilen wie Textil- und Nylon-Band.
Kabelsatz und Längen
| Kabel | Anzahl | Stecker | Länge |
|---|---|---|---|
| ATX 24-Pin | 1 | 24-Pin (20+4) | 600 mm |
| CPU EPS | 1 | 2x P4 + 1x P8 | 700 mm |
| PCIe 5.1 12V-2×6 / 12VHPWR | 2 | 1x 12V-2×6 mit 600W pro Kabel | 600 mm |
| PCIe | 6 | 1x PCIe 6+2 Pins pro Kabel | 600 mm |
| SATA | 3 | 4x SATA pro Kabel | 1050 mm |
| SATA | 1 | 3x SATA pro Kabel | 900 mm |
| PATA | 1 | 4x PATA pro Kabel | 950 mm |
| PATA | 1 | 3x PATA pro Kabel | 800 mm |
| USB | 1 | USB-Verbindung mit IO Center | 800 mm |
Die SATA- und PATA-Kabel verwenden Anschlüsse, die in Abschnitten von 150 mm verteilt sind, was die Verbindung mehrerer Speichereinheiten in großen Gehäusen erleichtert.
Leistung
Mit 1600 W Leistung, zwei der anspruchsvollsten Effizienz-Zertifizierungen und einer erstklassigen elektrischen Topologie sticht dieses Modell unter allen Netzteilen heraus, die wir bisher getestet haben. Es überragt sogar einige der renommiertesten Modelle, die sich in unseren Händen befanden, wie die aktuelle Seasonic PRIME TX-1600 Noctua Edition, und ist zweifellos ein Schritt nach vorn innerhalb der eigenen oberen Béreich der Be quiet!-Marke, wie der be quiet! Dark Power 14 1200W, der vor etwa einem Jahr vorgestellt wurde. Dieses Modell ist nicht nur leistungsstärker und effizienter, sondern führt auch die neuen softwaregestützten Steuertechnologien ein, die be quiet! in sein gesamtes Komponenten- und Peripherieangebot integriert.
Belastung 25%
Belastung 50%
Belastung 75%
Belastung 100%
Belastungstests (nicht alle Netzteile verfügen über mehr als eine oder zwei Rails, daher stehen hier 0)
ATX 3.0 Spitzenlasttests
| 160% | Spannung | Abweichung |
| FSP Hydro G Pro 1000W ATX 3.0 | 11,6 | 2,37% |
| be quiet! Dark Power 13 1000W | 11,7 | 2,34% |
| Seasonic Vertex GX-1000 | 11,7 | 2,36% |
| be quiet! Pure Power 12 M 1000W | 11,5 | 2,40% |
| FSP Hydro TPM Pro 1200w ATX3 Platinum | 11,8 | 2,33% |
| Be quiet! Dark Power Pro 13 1300W | 11,8 | 2,33% |
| FSP Hydro Ti PRO ATX3 1000W | 11,8 | 2,35% |
| Seasonic Prime PX-1600 ATX3 1600W | 11,9 | 2,31% |
| MSI MPG A1000G PCIE5 | 11.5 | 2.39% |
| Seasonic Focus GX-850 ATX3 | 11,6 | 2,35% |
| Enermax REVOLUTION D.F. 2 1050W | 11,7 | 2,37% |
| Enermax REVOLUTION D.F. X 1050W | 11,7 | 2,38% |
| Cooler Master V 1600 Platinum V2 | 11,9 | 2,40% |
| FSP MEGA TI 1650W | 11,9 | 2,41% |
| be quiet! Power Zone 2 1000W | 11,85 | 2,35% |
| Seasonic PRIME TX-1600 Noctua Edition | 12,0 | 2,29% |
| Corsair HX1200i Series 4 | 11,85 | 2,32% |
| Be quiet! Pure Power 13 M 850W | 11,6 | 2,36% |
| FSP VITA GM 1000W | 11,5 | 2,38% |
| Gigabyte UD850GM PG5 850W Gold | 11,6 | 2,35% |
| Corsair HX1000i SHIFT | 11,86 | 2,33% |
| be quiet! Dark Power 14 1200W Titanium | 12,0 | 2,30% |
| LC-POWER LC6750B-SI | 11,6 | 2,37% |
| ENDORFY Enduro L6 850W | 11,6 | 2,37% |
Analyse und Fazit
be quiet! Dark Power Pro 14 IO 1600W ist keine bloße Zahlenaktualisierung, sondern ein Paradigmenwechsel in der Art und Weise, wie eine Netzteil-High-End-Einheit gesteuert wird. Die neue Digital Full Bridge-Topologie verbessert Effizienz und Signalintegrität, der Aluminium-Kühlkörper mit integriertem Lüfter stellt zusammen mit dem aufwendig gestalteten Aluminiumgehäuse einen deutlichen Fortschritt in der Kühlung dar – eine Entwicklung, die be quiet! in den letzten Generationen perfektioniert hat.
Doch wenn es einen echten Wendepunkt dieser Generation gibt, dann ist es be quiet! IO Center. Die Möglichkeit, zwischen Multi-Rail- und Mono-Rail-Betrieb zu wechseln, zwischen aktivem oder semi-passivem Belüftungsmodus zu wählen und das Verhalten der Quelle in Echtzeit über eine App oder direkt über den Webbrowser zu überwachen, ist eine Funktion, die bislang in keiner anderen Netzteilreihe der Marke existierte und damit eine neue Ära für die Marke eröffnet, in der Software ebenfalls ein wesentlicher Pfeiler der Gesamtdienstleistungen ist.
be quiet! Dark Power Pro 14 IO 1600W bestätigt diese Serie als das fortschrittlichste Angebot im Portfolio der Marke, mit einem Sprung, der weit über die bloße hohe Leistungsfähigkeit hinausgeht und wahrscheinlich den Weg weist, den der Rest der Produktpalette der Firma in naher Zukunft einschlagen wird.
