Einführung in die Merkmale der Cooler Master HAF II 500
Cooler Master hat diese Serie mit dem klaren Ziel entwickelt, eine Lösung mit hohem Luftdurchsatz zu bieten, und tatsächlich beantworten die Initialen genau dies: HAF steht für High Air Flow, und sie werden schon seit über 10 Jahren produziert. Das Originalmodell, die erste HAF, verfügte bereits über große Frontlüfter; darauf folgten Modelle wie die HAF X oder die HAF 912, die diese Reihe zu einer der beliebtesten und erfolgreichsten der Marke machten, wobei Nachfolger mit etwas weniger Erfolg kamen, die eher auf eine ästhetische Aktualisierung setzten. In diesem Review sehen wir, wie die Cooler Master HAF II 500 zu den Ursprüngen zurückkehrt.
Im Jahr 2022 brachte Cooler Master die HAF 500 auf den Markt, die Essenz der Marke wieder auflebend, mit den großen Frontlüftern von 200 mm, in einer Zeit, in der Modularität und Kit-Konfigurationen in verschiedenen Positionen mehr als ein Trend waren, ganz zu schweigen von neuen ästhetischen Lösungen, die sich durch Panorama-Finishes mit zwei oder mehr Teilen aus Temperglas durchsetzten.

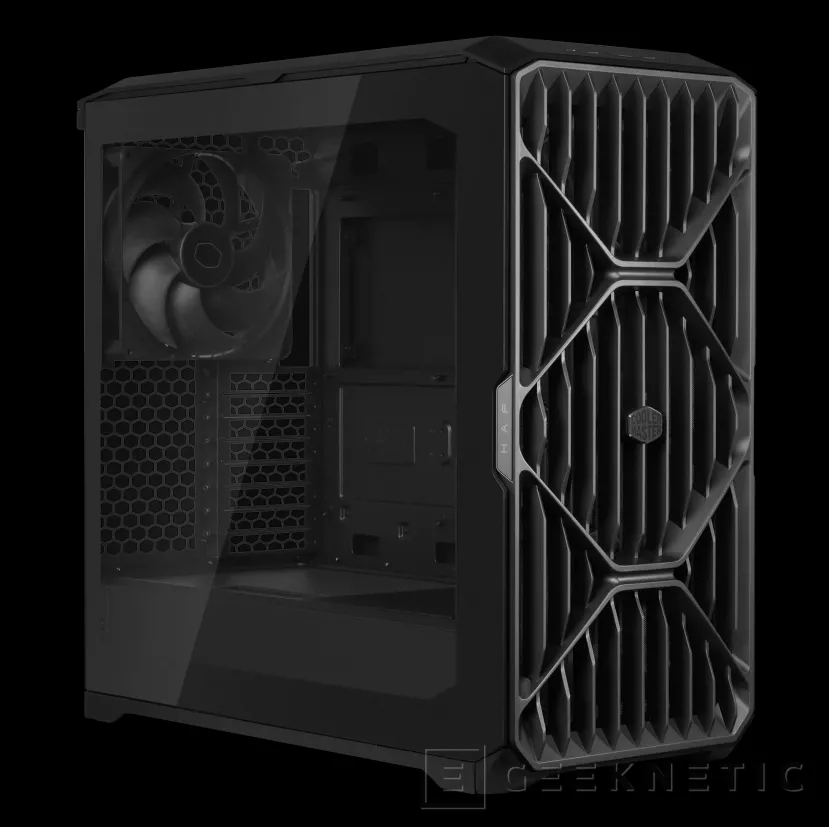

Die Cooler Master HAF II 500 ist eine komplette Neugestaltung der Serie, mit einer ästhetisch sehr gepflegten Optik, aber ohne das Ziel ihres Namens aus den Augen zu verlieren: große Luftmengen zu bewegen, die Kühlung der internen Komponenten deutlich zu verbessern und gleichzeitig mehr Modularität, eine einfachere Montage und ein modernes Design zu bieten, das genau dort positioniert ist, wo es hingehört.
Dafür hat Cooler Master dieses Modell um einige Zentimeter wachsen lassen: Die HAF 500 maß bislang 516 x 224 x 510 mm, während die neue HAF II 500 auf 557 x 262 x 548 mm anwächst, mit der Möglichkeit, einen Erweiterungsslot hinzuzufügen, was es zu einer passenden Box für Hochleistungs-IA-Systeme mit mehreren GPUs macht. Die Lüfter verbessern sich ebenfalls: Die 200-mm-Lüfter wurden durch vollkommen neue 220-mm-Lüfter mit doppelter Dicke ersetzt, zudem wurde der rückwärtige Entlüfter von 120 mm auf 180 mm vergrößert. Größer und stärker, ohne Scheu.
Die Cooler Master HAF II 500 präsentiert sich als semitorische Gehäuse mit großzügigen Abmessungen und einem Innenvolumen von beeindruckenden 80 Litern. Es ist ein großes Gehäuse, das sinnvoll gewachsen ist, um in einem heute sehr interessanten Segment Referenz zu sein, in dem viele grafische Lösungen über das übliche Gaming-PCS hinausgehen.
Seitenriss ist einer der solidesten, die in letzter Zeit in meinen Händen waren, hergestellt aus SGCC-Stahl in einer Dicke von 0,7 bis 0,8 Millimetern. Die Frontplatte besteht aus ABS, die linke Seite aus gehärtetem Glas – die einzige in diesem Material. Unterstützt Mainboards von Mini-ITX bis E-ATX bis 310 mm Breite, bietet bis zu acht Erweiterungsslots und Grafikkarten bis zu einer Länge von 430 mm mit den serienmäßigen Frontlüftern. Es ist zweifellos ein Gehäuse, in dem ich eine lokale KI-Lösung mit hoher Kapazität, aber Kosten im Griff, basierend auf zwei GPUs, montieren würde.
Technische Merkmale der Cooler Master HAF II 500
- Cooler Master HAF II 500
- Abmessungen: 557 × 262 × 548 mm
- Volumen: 79,98 L
- Mainboards: Mini-ITX, Mini-DTX, Micro-ATX, ATX, CEB und E-ATX bis 310 mm
- Max. GPU-Länge: 430 mm
- CPU-Kühler: 221 mm Intel / 220 mm AMD
- Netzteile: bis 150 mm senkrecht oder 210 mm waagrecht
- Inklusive Lüfter: 2 × Mighty40 F220 vorn und 1 × Mighty40 V180 hinten
- Hub: 6 PWM + 6 ARGB, 54 W
- Garantie: Gehäuse 2 Jahre; Lüfter 5 Jahre
- Mighty40 F220
- Abmessungen: 220 × 220 × 40 mm
- Geschwindigkeit: 200–1050 rpm
- Durchfluss: 203,8 CFM
- Statischer Druck: 3,1 mmH₂O
- Geräuschpegel: 36 dB(A) bei 1 m
- Lager: Doppelkugel
- Materialien: Rahmen PBT und Schaufeln LCP
- Gewicht: 500 g
- Mighty40 V180
- Abmessungen: 180 × 180 × 40 mm
- Geschwindigkeit: 250–1370 rpm
- Durchfluss: 161,5 CFM
- Statischer Druck: 4,0 mmH₂O
- Geräuschpegel: 34 dB(A) bei 1 m
- Lager: Doppelkugel
- Materialien: Rahmen PBT und Schaufeln LCP
- Gewicht: 425 g
Spezifikationen und Anschlüsse der Cooler Master HAF II 500
Der SGCC-Stahl des Gehäuses der Cooler Master HAF II 500 entspricht dem gleichen kaltgewalzten galvanisierten Blech, wie es bei nahezu allen hochwertigen Gehäusen auf dem Markt zu finden ist – und auch in Haushaltsgeräten oder Bauteilen der Automobilindustrie. Cooler Master arbeitet hier mit Dicken von 0,7 bis 0,8 Millimetern, tatsächlich Dreiviertellr dicken, die bei Gehäusen dieses Formats selten vorkommen.
Die linke Seitenseite besteht aus gehärtetem Glas und gewährt einen Blick ins Innere, während die rechte Seite direkt aus Stahl gefertigt ist – hier gilt die Panorama-Format-Idee nicht, es geht um die beste thermische Leistung bei möglichst geringem Geräuschpegel und dies ist tatsächlich ein Perspektivenwechsel hin zu den Ursprüngen der HAF-G 500, die ARGB-Lüfter serienmäßig und einen Beleuchtungshub montierte. In dieser neuen Version musst du ARGB selbst beitragen, die Box verfügt über kein beleuchtetes Bauteil außer den Status-LEDs an der Front.

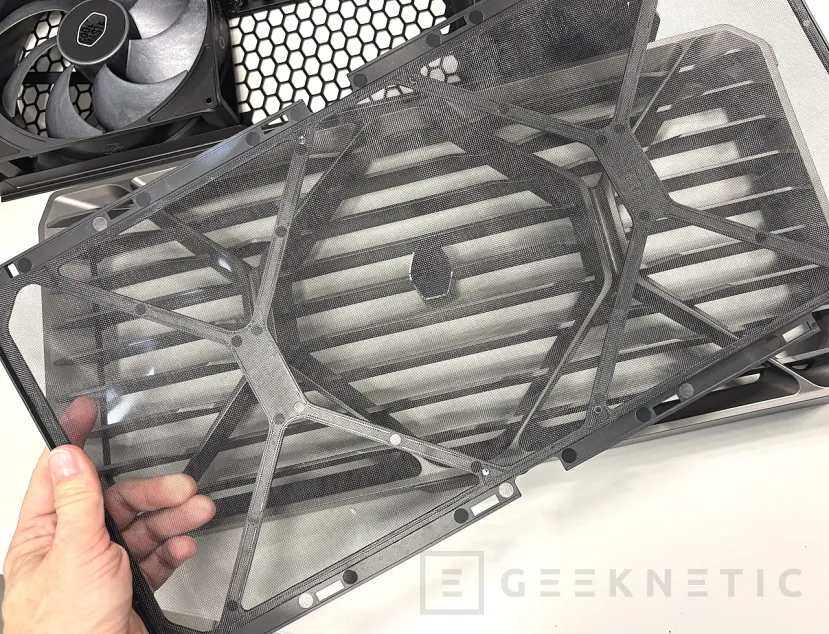

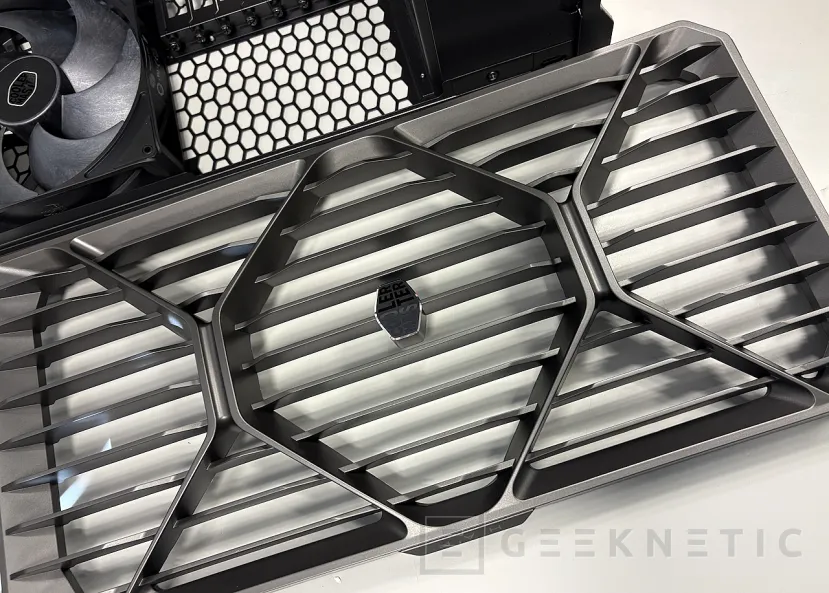

Der Frontbereich besteht aus ABS mit einem offenen Sechseck-Mustergitter, das darauf abzielt, den Luftwiderstand am Eintritt der beiden leistungsstarken Frontlüfter so gering wie möglich zu halten. Das ist ein wesentlicher Unterschied zur H500P-Generation von vor einigen Jahren, deren geschlossene Front den Lüftern die Arbeit erschwerte, und eine Verbesserung gegenüber dem Netzgitter der Cooler Master HAF 500, die jedoch keinen Staubfilter vor dem Frontgitter hatte – hier ist einer vorhanden.

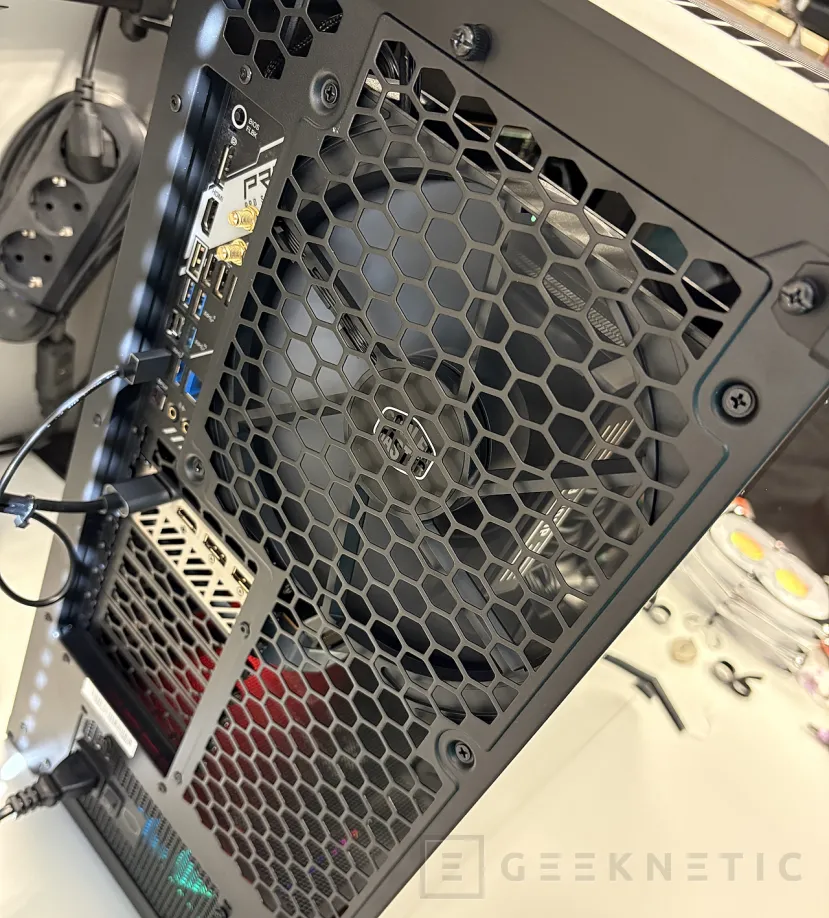

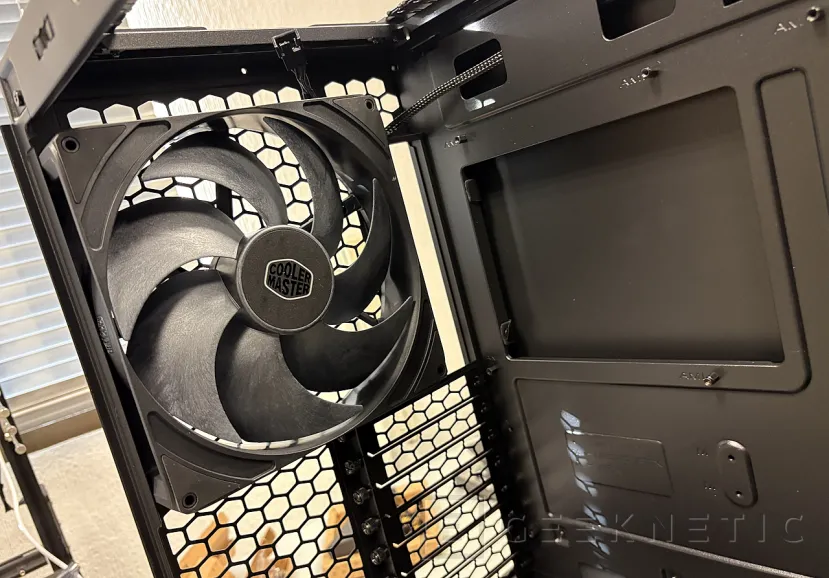

Auch der hintere Bereich wurde optimiert, um den Luftstrom zu verbessern. Cooler Master hat eine riesige Fläche mit demselben Sechseck-Muster perforiert, einschließlich der Abdeckungen der Erweiterungsslots, damit die Luft ohne Hindernisse im natürlichen Fluss der Box entweichen kann – eine starke Luftzufuhr vorne und eine rückseitige Ausströmung, unterstützt durch den von den Frontlüftern erzeugten positiven Druck. Ein perfektes Design für leistungsstarke Grafikkarten-Setups, sogar mehr als eines.

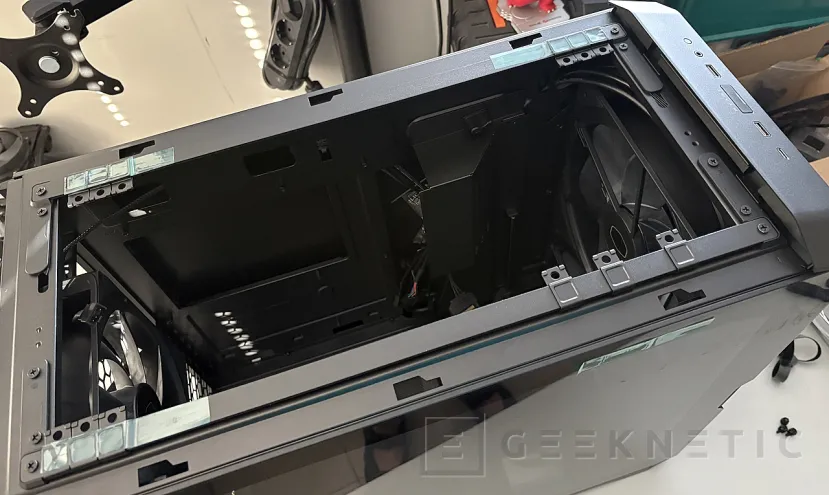

Die Cooler Master HAF II 500 ist in der Tiefe fast fünf Zentimeter größer geworden, in der Breite fast vier Zentimeter und in der Höhe weitere vier Zentimeter im Vergleich zur Cooler Master HAF 500. Die fast 56 Zentimeter Tiefe bieten hervorragenden Raum, um leistungsstarke Komponenten wie Grafikkarten bis zu 430 mm Länge mit vorne installierten Lüftern unterzubringen. Außerdem unterstützt sie Netzteile länger als 200 mm, CPU-Kühler über 200 mm Höhe und bietet eine ausgezeichnete Kabelführung.

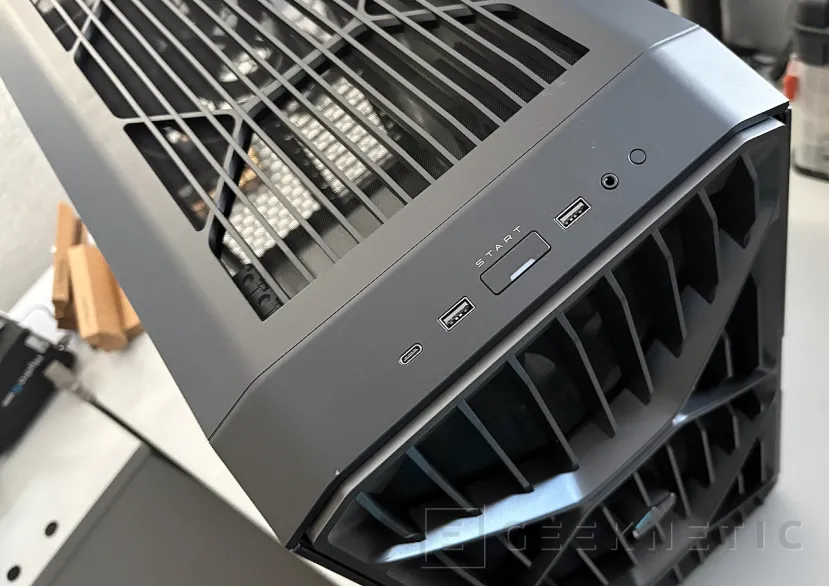

Was die Konnektivität betrifft, bietet die Vorderseite der Cooler Master HAF II 500 einen USB 3.2 Gen 2×2 Typ C-Anschluss mit einer Geschwindigkeit von bis zu 20 Gbps, zwei USB 3.2 Gen 1 Typ A-Anschlüsse zu je 5 Gbps, einem kombinierten 3,5-mm-Kopfhörer-/Mikrofonanschluss, einem An-/Aus-LED und einem Reset-Button. Der Reset-Button kann auch als Controller des integrierten Lüfter-Hubs verwendet werden.
Die Mighty40-Lüfter, die wahre Neuerung der Cooler Master HAF II 500

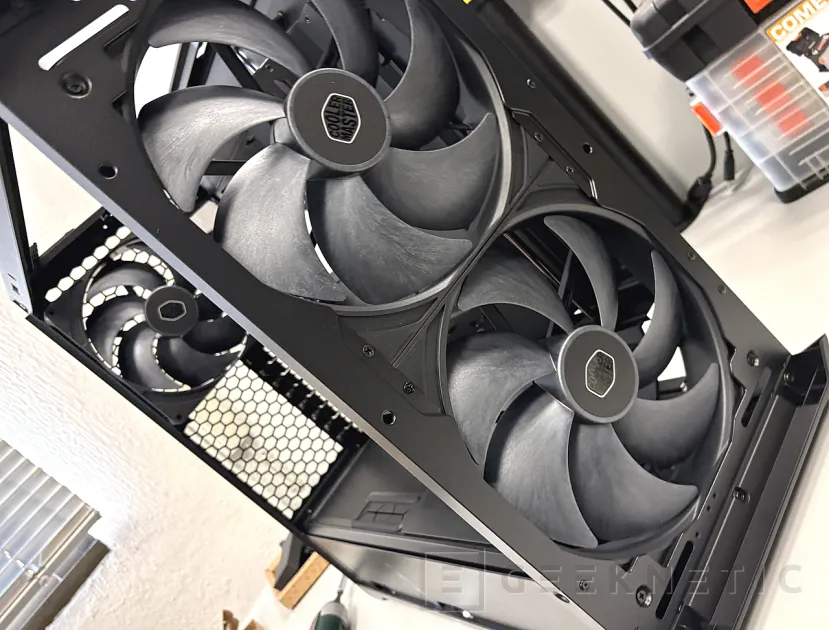

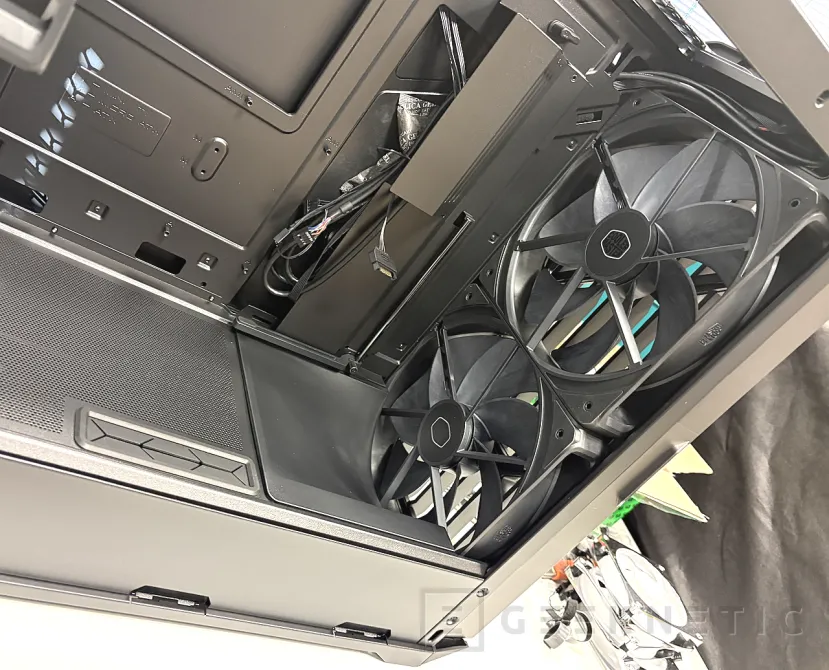

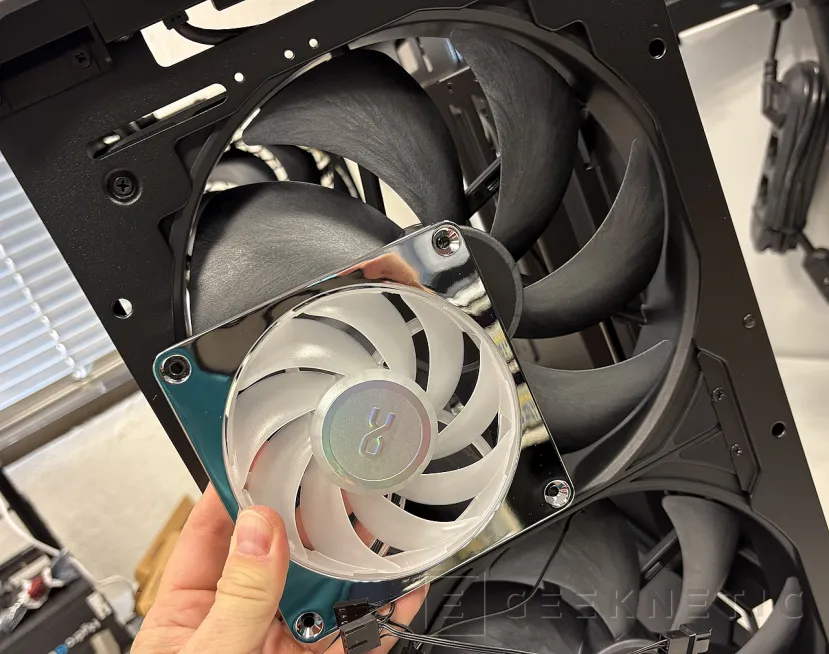

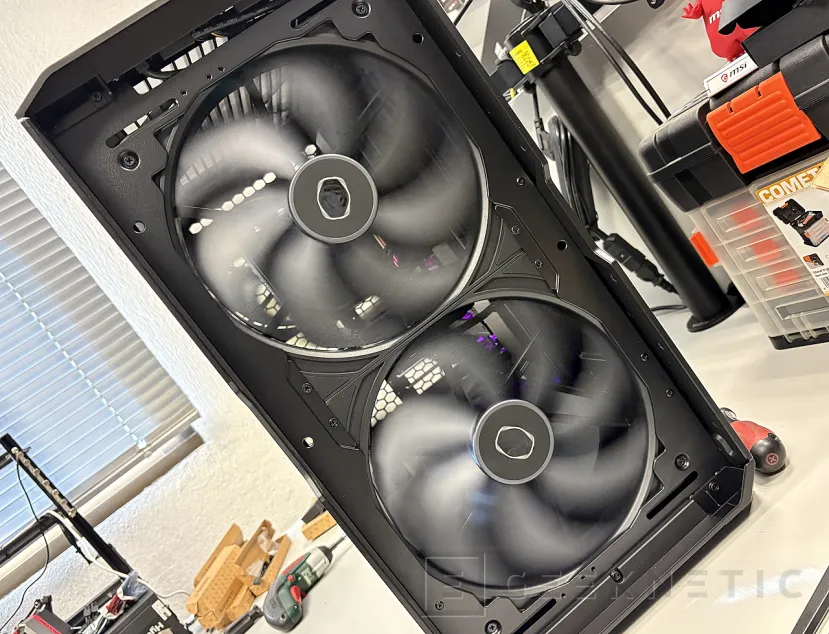

Einer der differenzierenden Faktoren dieses Gehäuse-Segments ist die Größe der Lüfter. Cooler Master nennt sie Mighty40 und dieses Gehäuse kommt mit zwei Modellen: den F220-Frontlüftern und dem V180-Hintergrundlüfter. Sie sind nicht nur groß, sondern auch darauf ausgelegt, schnell und leise zu arbeiten.
Der Name Mighty40 bezieht sich auch auf eine weitere Abmessung: 40 Millimeter Wandstärke im Vergleich zu den üblichen 25 mm bei Gehäuselüftern. Nicht nur dicker, sondern auch die Blatttiefe wird durch die dickeren Schaufeln erhöht. Diese zusätzliche Dicke sieht nicht nur beeindruckend aus, sie ermöglicht grössere, tiefere Blätter zu arbeiten und wesentlich mehr statischen Druck zu erzeugen – genau das, was ein großer Lüfter braucht, um die Widerstände eines Staubfilters zu überwinden, mehr Durchfluss mit weniger Lüftern und bei geringeren Drehzahlen zu erzeugen – und damit eine dritte Verbesserung: geringerer Geräuschpegel.
Für die neuen Blätter verwendet Cooler Master ein Flüssigkristallpolymer, allgemein bekannt als LCP (wie auch Arctic in seinen Spitzenlüftern verwendet), ein technischer Kunststoff mit hoher Steifigkeit, der sich kaum durch die Zentrifugalkraft verformt, wenn der Lüfter rotiert. Mit diesem Material sehen wir immer häufiger Lüfter mit extrem geringem Spaltmaß zwischen Blattspitze und Rahmen. Das reduziert Luftverluste und verbessert die Lüfterleistung. Außerdem ermöglicht es dem Herstellungswerkzeug, dem Endprodukt viel getreu zu bleiben, sodass der Hersteller das Design viel feiner abstimmen kann, ohne so viele Toleranzen wie bei anderen Materialien. Die Lagerung ist ein Doppelkugel-Lager, eine Konfiguration, die zwar etwas lauter ist, aber deutlich mehr Leistung und eine längere Lebensdauer bietet.
Die Werte des Mighty40 F220 liegen bei einem Drehzahlbereich von 200 bis 1050 rpm, einem maximalen Durchfluss von 203,8 CFM, einem maximalen statischen Druck von 3,1 mmH₂O und einem Geräuschpegel von bis zu 36 dB(A) auf 1 m. Der Mighty40 V180 hinten rotiert zwischen 250 und 1370 rpm, bewegt bis zu 161,5 CFM, erreicht 4,0 mmH₂O statischen Druck und liegt bei 34 dB(A). Beide Lüfter wiegen jeweils beträchtliche 500 g bzw. 425 g und kommen mit einer Garantie von fünf Jahren – die Box selbst hat zwei Jahre. Das Beste daran: Sie können separat als Zubehör für dieses Gehäuse oder jedes andere Lüfter-Set gekauft werden.
Cooler Master behauptet, dass der Mighty40 F220 das Durchflussniveau eines SickleFlow 200 bei gleichem Geräuschpegel verdoppelt und der V180 um ca. 1,4-mal darüber liegt. In Kombination bieten diese Lüfter jenen positiven Druck, der notwendig ist, damit Frischluft schnell durch das Frontgitter einströmt, die Hauptkomponenten wie CPU und Grafikkarte versorgt und die warme Luft zügig aus dem Inneren leitet.
Lagerung und Kabelverwaltung

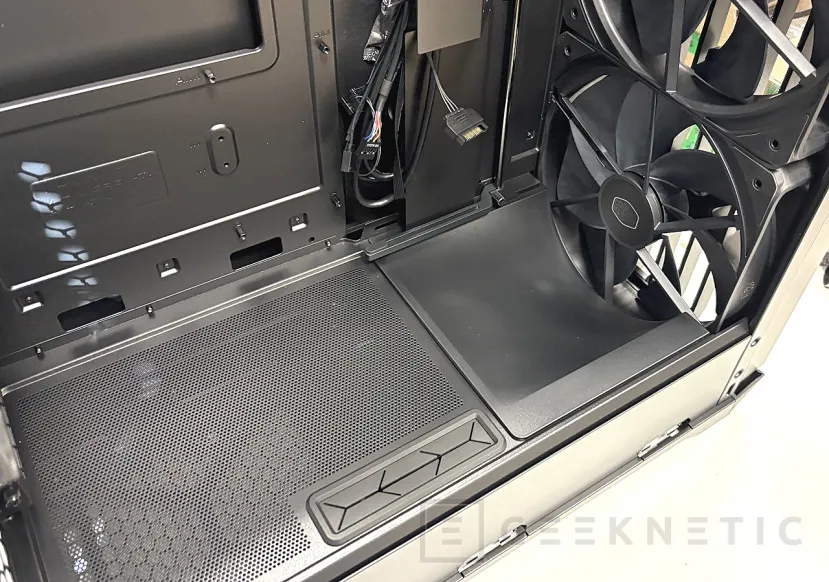

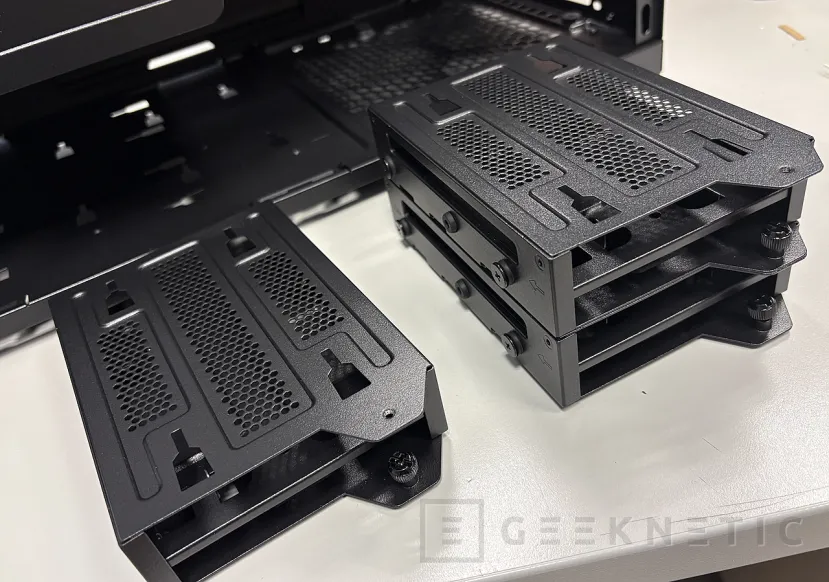

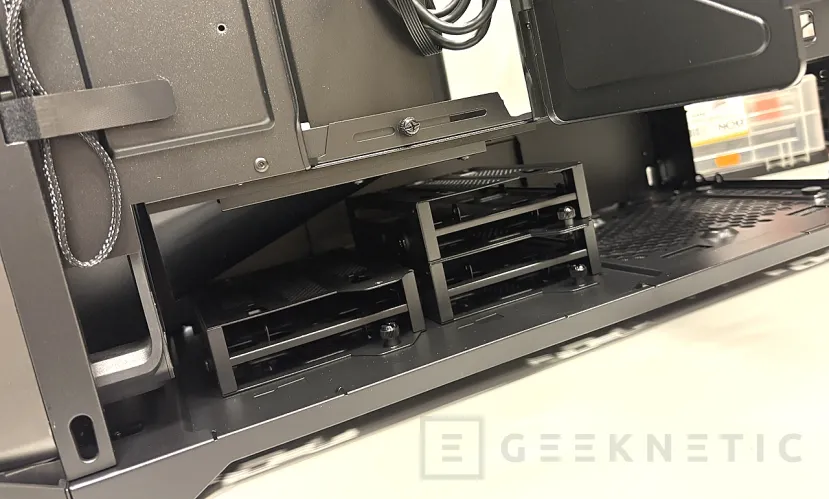

In puncto Speicher bietet die Cooler Master HAF II 500 drei modulare Befestigungspunkte unter dem Netzteil-Verkleidung, von denen jeder eine 3,5-Zoll- oder zwei 2,5-Zoll-Laufwerke aufnehmen kann. Theoretisch lassen sich damit drei 3,5-Zoll- und sechs 2,5-Zoll-Laufwerke unterbringen, vorausgesetzt, das Netzteil ist nicht länger als 150 mm. Mit einem größeren Netzteil reduzieren sich die Werte entsprechend auf zwei 3,5-Zoll- bzw. vier 2,5-Zoll-Slots.
Zweifelsohne verlässt sich dieses Gehäuse darauf, dass der Speicher sinnvollerweise bereits auf dem Motherboard als M.2- oder PCIe-SSD-Komponenten installiert ist. Das Erste, was ich beim Einsatz dieses Gehäuses tun würde, ist, den Platz frei von unnötigen Speicherkomponenten zu halten, damit der Luftstrom in Richtung Netzteil frei bleibt.

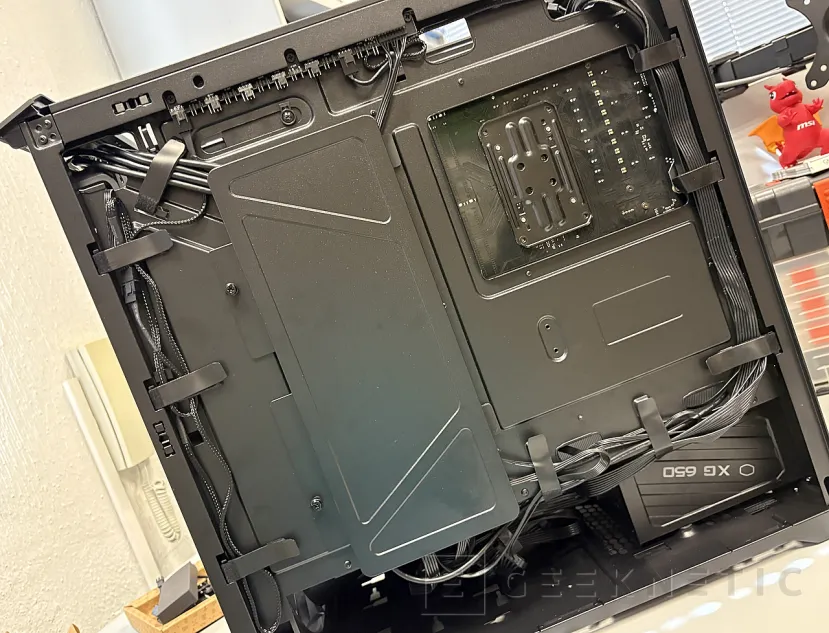

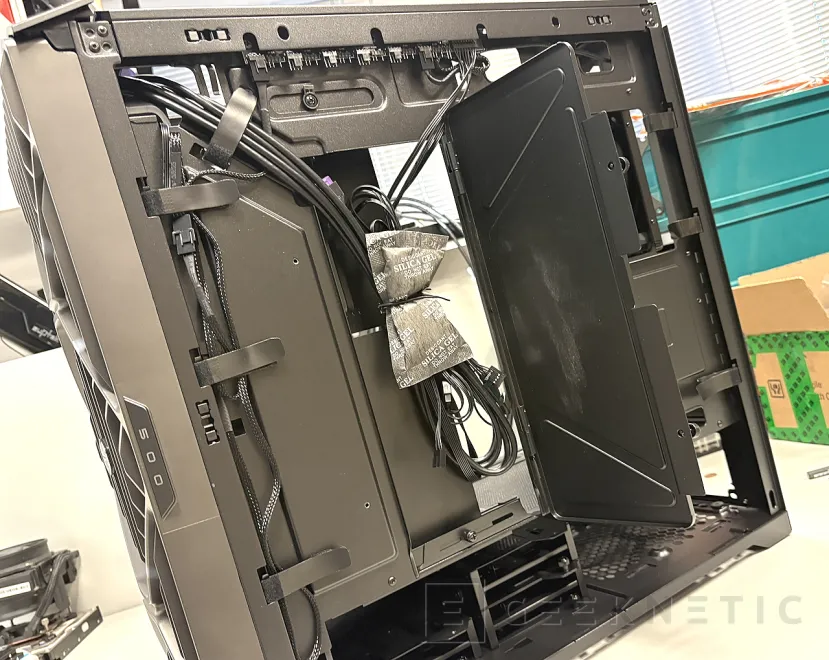

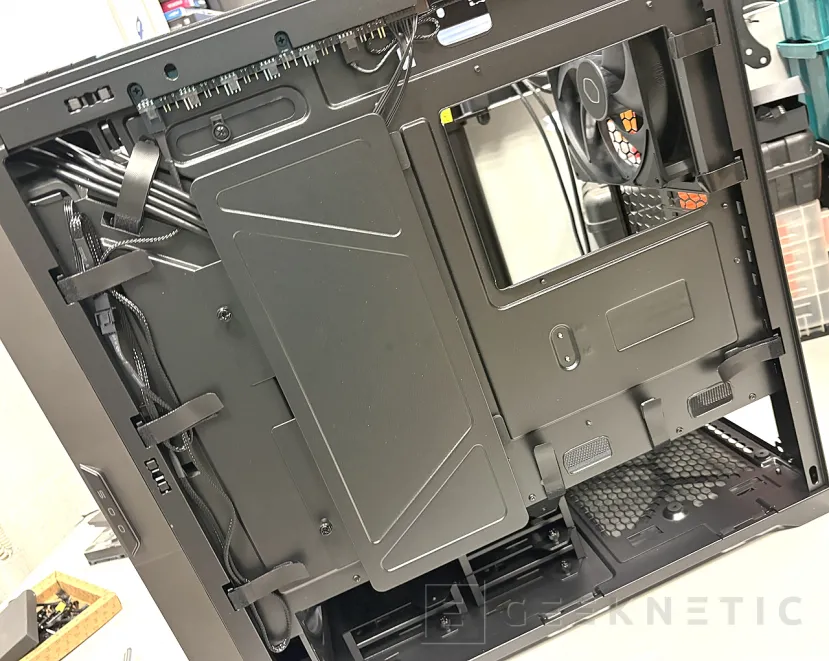

Das Kabelmanagement ist wirklich gut. Hinter der Motherboard-Trägerschiene befindet sich zwischen 15 und 40 Millimetern Platz, mit einer mehrstufigen Architektur, die allmählich Platz im Heckbereich schafft, wo nur ein paar Kabel für die CPU-Stromversorgung hindurchgeführt werden müssen, um dem großen 180-mm-Hinterlüfter Platz zu gewähren. Die Verkabelung wird zudem hinter einer Abdeckung versteckt, was eine wirklich gut organisierte Kabelführung ergibt. Diese Modulbauweise schafft eine Ausbuchtung im Innenraum, die dazu dient, die Luft zu anderen Komponenten wie RAM, VRM des Motherboards oder CPU-Kühler zu lenken.
Erfahrung in der Praxis und Montage

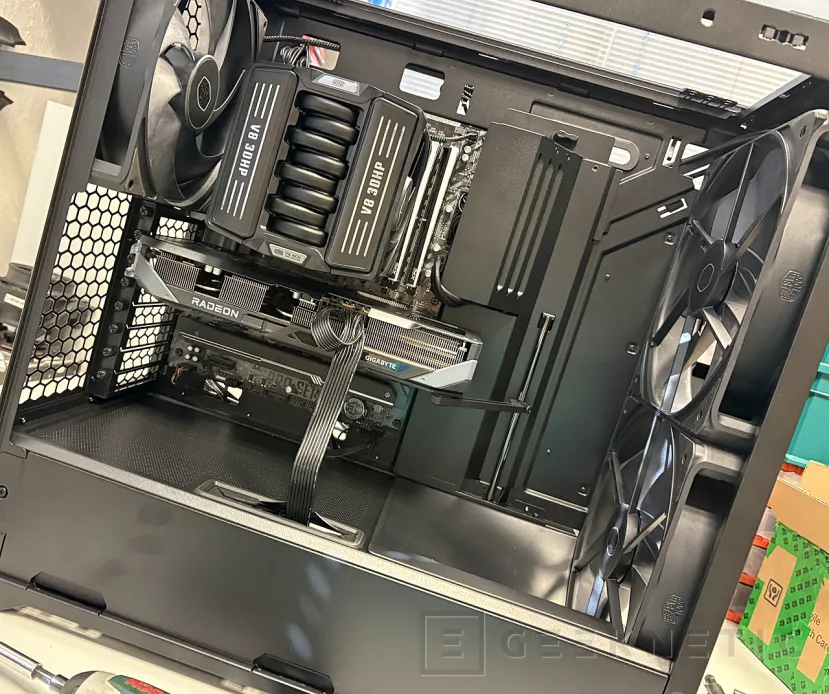

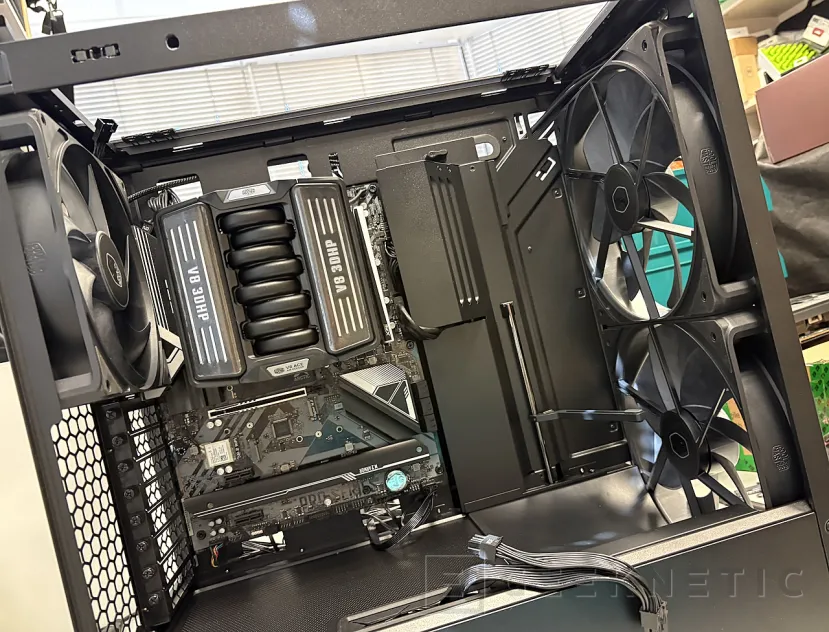

Dies ist ein Gehäuse, das von Grund auf darauf ausgelegt ist, einen extremen Luftstrom zu den wichtigsten PC-Komponenten zu ermöglichen, wobei auch herkömmliche CPU-Kühler in dieser Belüftungs-Konfiguration besonders sinnvoll erscheinen.
Auch GPU, RAM und Netzteil werden optimal durch Luftkanäle geführt, um den starken Zuluftstrom von der Front des Gehäuses zu nutzen. Die verschiedenen Luftleitkonstruktionen, die sich sogar an die jeweilige Platine anpassen lassen, sorgen dafür, dass kein zentrales Bauteil des Systems von ausreichender Frischluft aus dem Frontbereich ausgeschlossen bleibt.
Der große Rücklüfter sorgt dafür, dass dieser positive Luftstrom aus dem Frontbereich nicht durch Hindernisse behindert wird und führt ihn durch den Kühlkörper der CPU, was den Durchfluss in diesem Bereich maximiert. Und das alles bei wirklich niedrigen Geräuschpegeln. Das Finish ist spektakulär, mit den großen Lüftern und dem großzügigen Innenraum, der kaum Kabel sichtbar lässt.

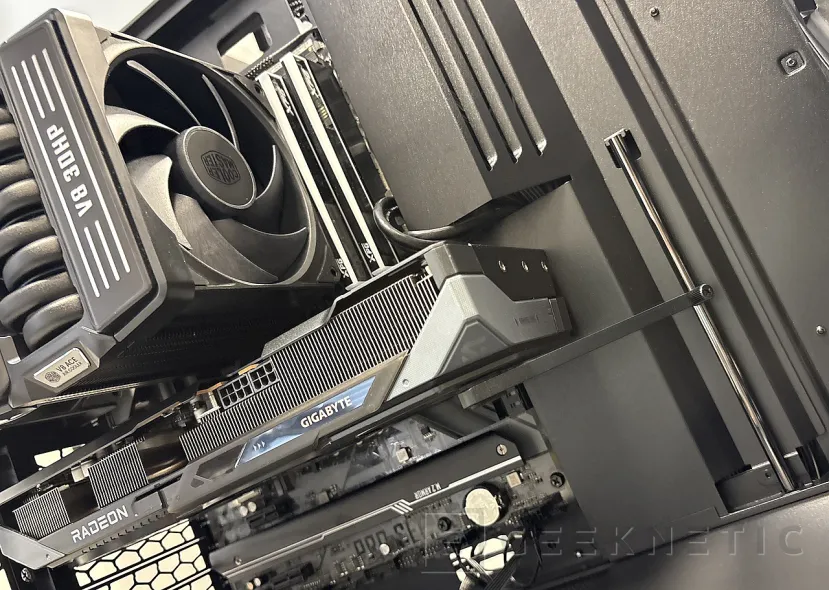

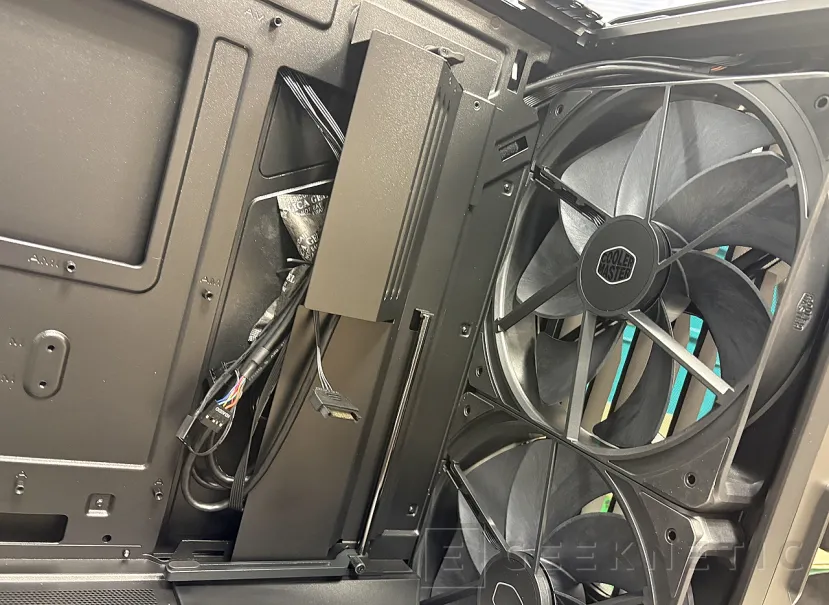

Ein weiteres Detail, auf das Cooler Master viel Wert gelegt hat, ist die Grafikkarten-Konstruktion – eindeutig der wichtigste Baustein in jedem modernen Rechner. Ich sehe mich gut gerüstet, eine Workstation in diesem Rechner zu montieren oder auch einen kosteneffizienten KI-Server, in dem bis zu zwei große, leistungsstarke Grafikkarten problemlos installiert werden können. In der Tat verfügt sie über eine vertikale Grafikkartenstütze, die je nach Karte angepasst werden kann und es ermöglicht, die Grafikkarten in position zu halten, ganz ohne Anstrengung.

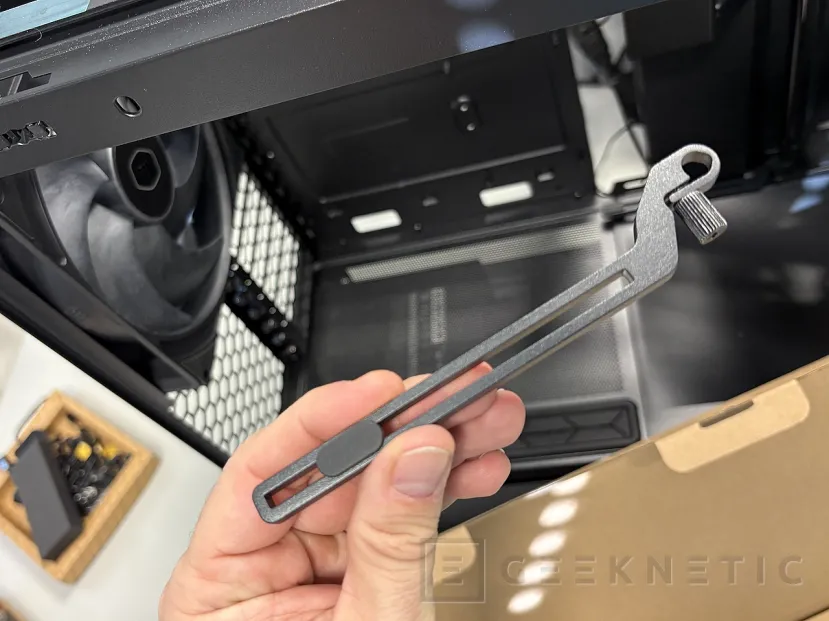

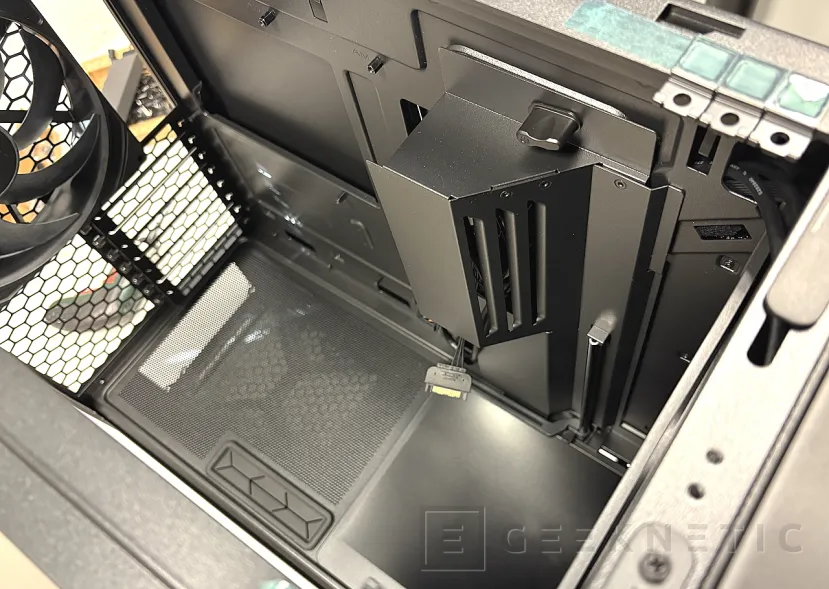

Der Frontkanal leitet die Einströmluft direkt in diesen Bereich, und die gesamte Rückseite ist perforiert, was das effiziente Ableiten der Luft ermöglicht, auch wenn leistungsstarke Grafikkarten installiert sind. Es gibt außerdem eine Bohrung, um die Verkabelung der Grafikkarten-Stromversorgung zu erleichtern, sodass der Weg verkürzt und ordentlich bleibt – auch wenn sichtbar.

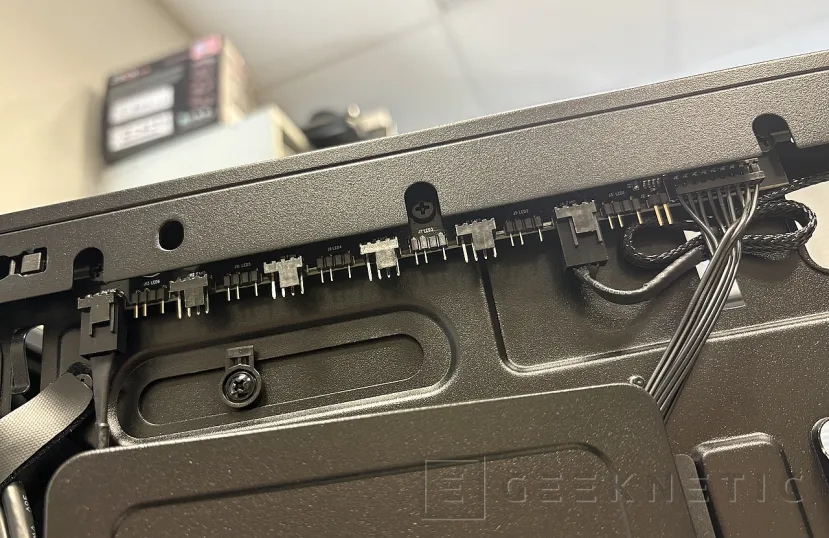

Mit seinem Lüfter-Hub, der selbst eine ARGB-Verwaltung unterstützt, auch wenn das Gehäuse keinerlei beleuchtete Elemente besitzt, und den verborgen platzierten Kabelbereichen ist das fertige Finish sauber und übersichtlich. Wenn du eine Wasserkühlung bevorzugst, bietet das Dachbereich großzügigen Platz für große Radiatoren bis zu 420 mm, doch für meinen Aufbau habe ich eine klassische Lösung mit einem Cooler Master V8 ACE 3DHP gewählt, die wie maßgeschneidert passt und Cooler Master auch als „Kit“ zusammen mit diesem Gehäuse anbietet.
Was man berücksichtigen muss – und dies ist vielleicht der einzige Schwachpunkt, den ich in diesem Gehäuse gefunden habe – ist, dass es keine Hauptplatinen mit Rückseitigen Anschlüssen unterstützt. Das ergibt Sinn, denn die Abstände hinter der Hauptplatine wurden so angepasst, dass nur das absolut notwendige Kabelmanagement Platz findet, um den großen 180-mm-Hinterlüfter zu ermöglichen. Ich denke, das ist kein Problem für die meisten Anwender; man muss lediglich das passende Motherboard auswählen.

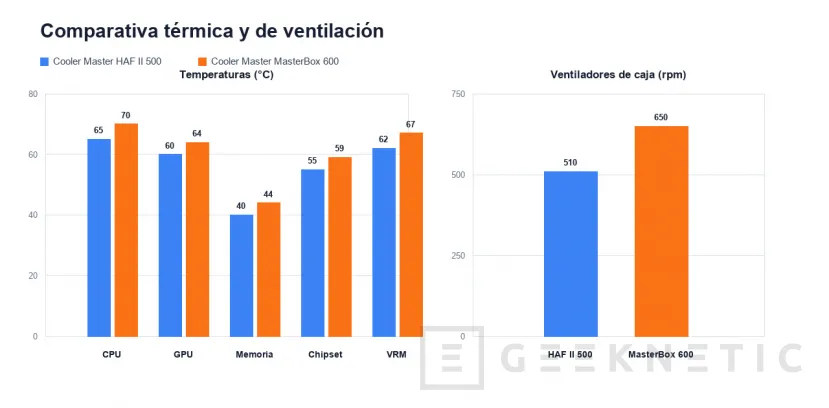

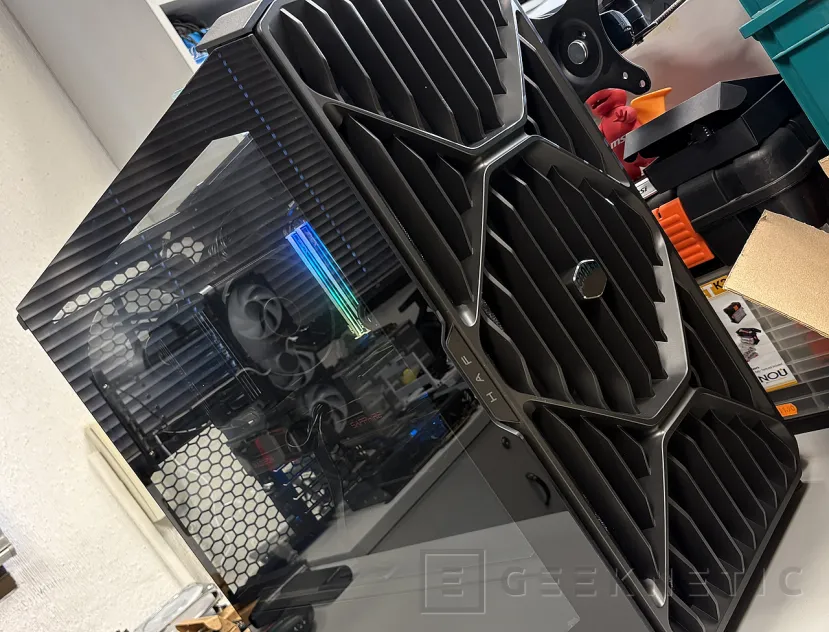

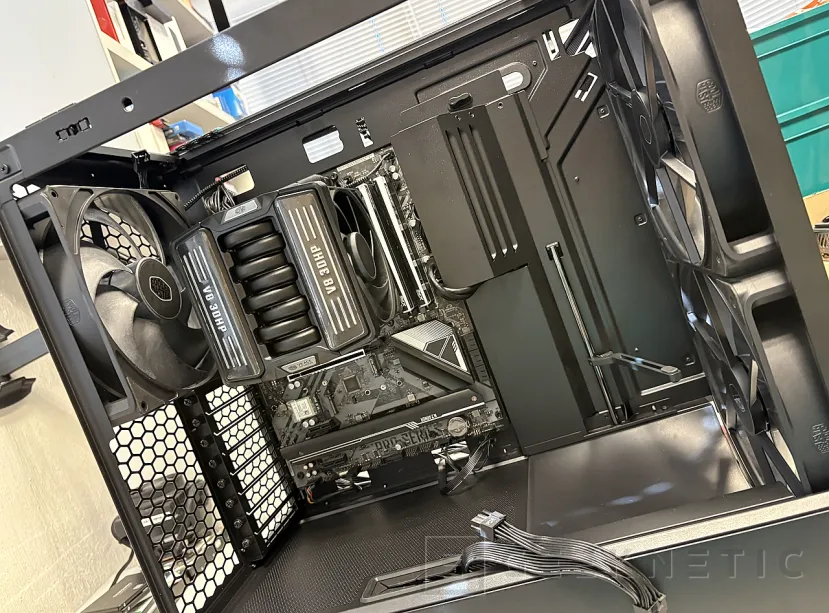

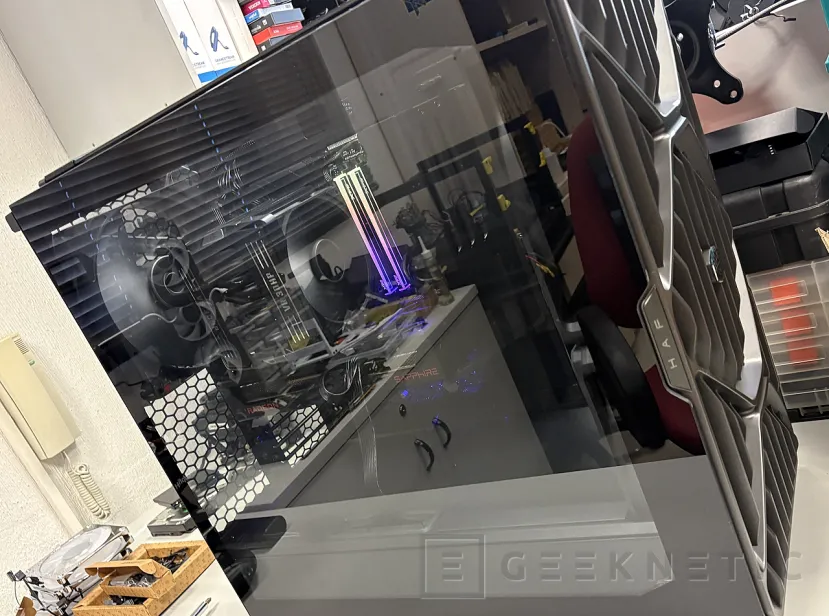

Das Ergebnis unseres Aufbaus ist ein wirklich geräumiges Gehäuse, perfekt für leistungsstarke Komponenten, bis zu zwei leistungsstarke Grafikkarten. Alles in einem Format mit hervorragender Kühlung und sehr kontrollierten Geräuschpegeln. Unter anderem erreichten wir in Lastspielen konstante Werte von CPU-Temperaturen um 65 Grad, GPU um 60 Grad, Speicher um 40 Grad, Chipsatz um 55 Grad und VRM um 62 Grad – und das bei einer Gehäuselüfter-Drehzahl von etwas mehr als 500 U/min, beeindruckend. Wir haben es mit einem anderen Gehäuse mit hoher Kapazität von Cooler Master wie dem MasterFrame 600 verglichen, um die Unterschiede auch in sehr ähnlichen Modellreihen zu verdeutlichen.
Viel Luft, viel Luft – und eine zweite Generation, die überzeugt
Ehrlich gesagt fällt mir kein besseres Gehäuse ein, um einen Gaming-PC, eine Workstation oder einen lokalen KI-Rechner zu montieren. Seine Kühlleistung ist herausragend, und zudem hat es die Größe und Innenaufteilung, um einen Hochleistungs-PC mit Leichtigkeit zu beherbergen.
Er bietet eine hervorragende Kabelverwaltung, eine hochwertige Verarbeitung, einen außergewöhnlichen Lufteinlass und alles, was man braucht, um einen PC einfach, aber wirklich leistungsstark zu montieren. Er weicht ästhetisch von aktuellen Trends ab, bietet jedoch, was ein großer PC benötigt: eine gute Balance zwischen Geräuschpegel und Leistung – dank nicht nur drei enormen Lüftern, sondern auch einer perfekten Luftführung direkt zu den Bauteilen, die sie wirklich brauchen.
Optisch gefällt es mir, aber noch wichtiger ist die Praxisnähe und das spektakuläre Kühlergebnis, das es bietet. Und das alles für einen Preis von 200 Euro. Das halte ich nicht für besonders teuer, wenn man bedenkt, dass sich eine Workstation mit maximalen Leistungsdaten, bei der Speicher oder Netzteil oft mehr als das Doppelte kosten, damit kaum besser wäre.
