Einführung in die Merkmale des Cooler Master V8 ACE 3DHP
Wir kannten bereits die Philosophie der 3DHP-Technologie aus unserem Test des Cooler Master V4 Alpha, bei dem Cooler Master einen Teil der herkömmlichen Heatpipes durch eine neue vertikale Anordnung ersetzte, die den Kontakt zum IHS des Prozessors verbessert und das Innenleben des Kühlkörpers effizienter nutzt. Beim Cooler Master V8 ACE 3DHP wird dieses Prinzip in größerem Maßstab angewendet, mit dem Ziel, sich der Leistung eines Doppelturm-Kühlers anzunähern, ohne deren Abmessungen zu erreichen.
Der Name Cooler Master V8 ACE 3DHP ehrt erneut die Welt des Motors, wie wir es bereits beim V4 gesehen haben, obwohl in diesem Fall die Heatpipes nicht vier, sondern insgesamt sechs sind, zwei davon mit der 3DHP-Konstruktion und die restlichen vier mit der bereits bekannten herkömmlichen Anordnung, die man von unzähligen konventionellen Kühlkörpern kennt.
Es ist eine komplexere und elaboriertere Mischung, die nach größerer Kühlkapazität strebt und sich zugleich auf ein „Push-Pull“-Design mit zwei Lüftern stützt, die zudem unterschiedliche Eigenschaften haben, je nachdem, welche Position sie im Kühlkörper einnehmen.
Der Cooler Master V8 ACE 3DHP gehört zur Oberklasse dieser neuen Produktreihe, liegt oberhalb des V4 Alpha und des V6, die bereits auf dem Markt eingeführt wurden, und präsentiert sich als Option für jene, die eine Referenzleistung wünschen, ohne auf eine traditionelle Doppelturm-Konfiguration zurückgreifen zu müssen, was den Platzbedarf im Gehäuse und die Kompatibilität mit hohen Speichermodulen betrifft. Cooler Master wagt, wie wir später sehen werden, speziell zugeschnittene Modelle für AMD- oder Intel-Prozessoren, mit eigenen Referenzen für jede Plattform, statt einer universellen Kompatibilität wie bei herkömmlichen Kühlkörpern.
Technische Merkmale des Cooler Master V8 ACE 3DHP
- Typ: Luftkühler
- Serie: V
- Verfügbare Farben: Schwarz und Weiß
Versionen und Teilenummern
- Intel – Schwarz: MAM-T6HP-225PK-RB
- Intel – Weiß: MAM-T6HP-225PK-RW
- AMD – Schwarz: MAM-T6HA-225PK-RB
- AMD – Weiß: MAM-T6HA-225PK-RW
Kompatibilität
- AMD: AM5, AM4
- Intel: LGA 1851, LGA 1700, LGA 1200, LGA 1151, LGA 1150, LGA 1155, LGA 1156
Abmessungen
- Kühler (L × B × H): 138,95 × 136,47 × 167,3 mm
Kühler
- Material: Basis mit 2 3DHP-Heatpipes, zusätzlich 4 Heatpipes und Aluminiumfinnen
- Heatpipes: 6 insgesamt (2 × 3DHP + 4 Heatpipes)
Lüfter
- Anzahl: 2
- Vorderseite: 120 × 120 × 30 mm
- Rückseite: 120 × 120 × 30 mm
- Beleuchtung: Keine LEDs
- Anschluss: 4-Pin PWM
- Lagerung: Loop Dynamic Bearing
- Lebensdauer (MTTF): Mehr als 200.000 Stunden
Frontlüfter
- Geschwindigkeit: 0-2.500 ±250 U/min
- Luftdurchsatz: 152,23 m³/h (89,6 CFM)
- Statischer Druck: 3,85 mmH₂O
- Geräuschpegel: 37 dB(A)
- Nennspannung: 12 V DC
- Nennstrom: 0,2 A
- Maximalstrom-Sicherung: 0,4 A
- Verbrauch: 2,4 W
Rückseitiger Lüfter
- Geschwindigkeit: 0-2.050 ±250 U/min
- Luftdurchsatz: 103,64 m³/h (61,0 CFM)
- Statischer Druck: 2,0 mmH₂O
- Geräuschpegel: 34 dB(A)
- Nennspannung: 12 V DC
- Nennstrom: 0,13 A
- Maximalstrom-Sicherung: 0,2 A
- Verbrauch: 1,56 W
Garantie

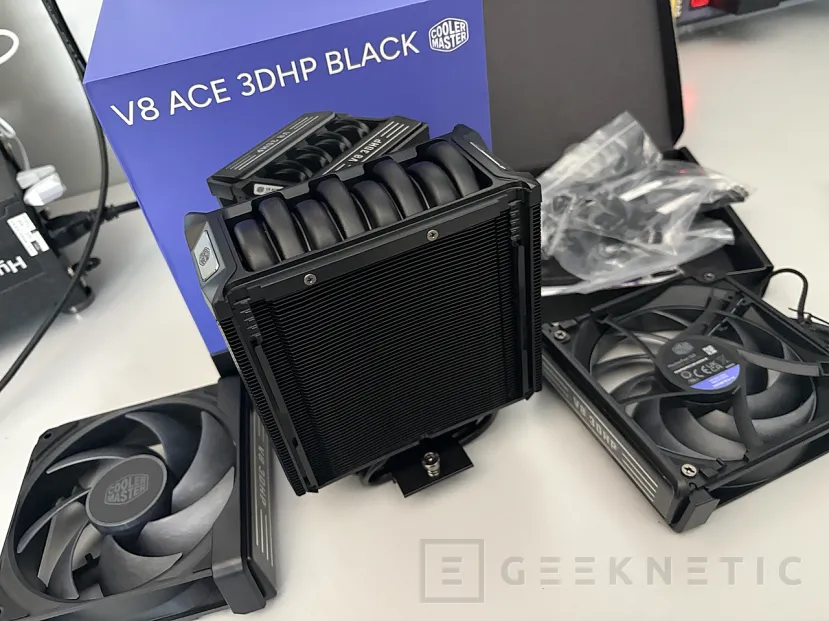

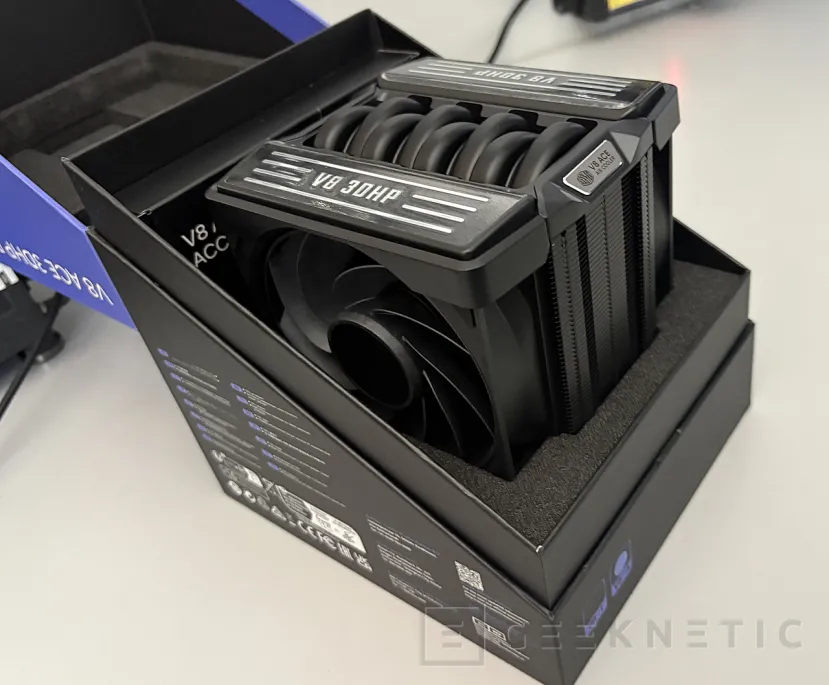

Die Details und Zahlen des Cooler Master V8 ACE 3DHP

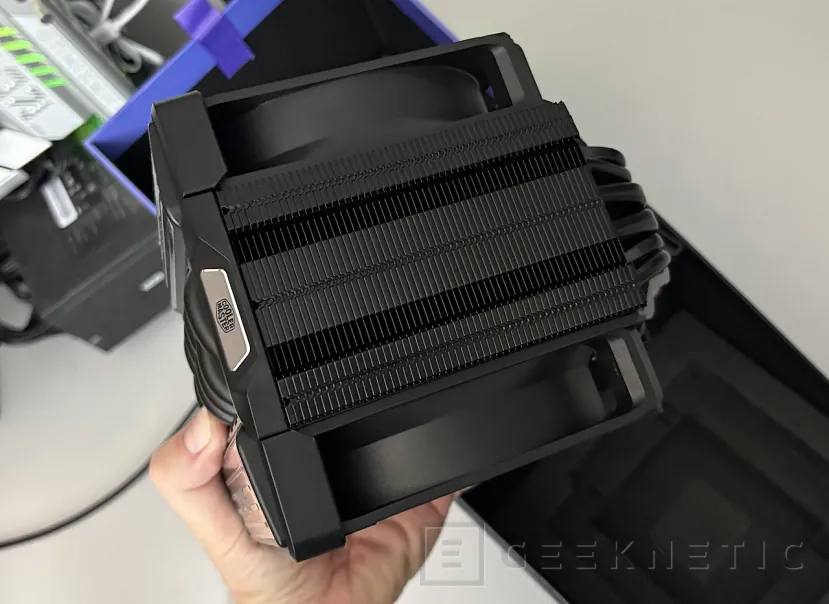

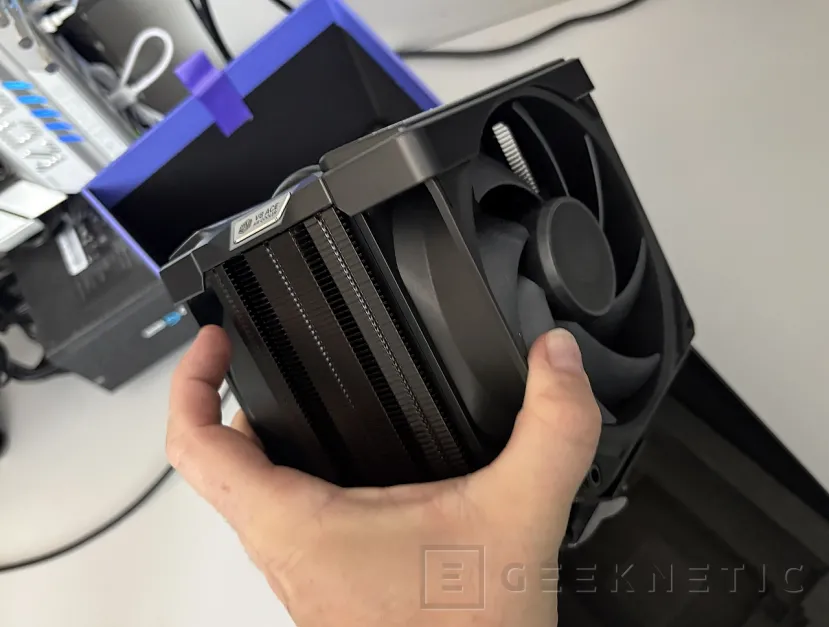

Was beim Cooler Master V8 ACE 3DHP sofort auffällt, ist, dass er trotz seines Namens und der versprochenen Eigenschaften weiterhin ein Einzel-Turm-Kühler bleibt. Seine Abmessungen betragen 138,95 x 136,47 x 167,3 mm, also ein kompaktes Blockmaß für das, was von ihm verlangt wird, und hier kommt die 3DHP-Technologie ins Spiel, die wir bereits erlebt haben.
Ziel von Cooler Master war es stets, einen Kühler zu konstruieren, der die Leistungen größerer und schwererer Modelle erreichen kann. Mit anderen Worten: einen Ein-Turm-Kühler zu schaffen, der sich wie ein Doppel-Turm verhält. Der Schlüssel, wie beim V4 Alpha, liegt darin, wie die Heatpipes innerhalb des Aluminiumblocks verteilt sind. Hier finden wir insgesamt sechs Heatpipes, zwei davon mit der 3DHP-Konstruktion und vier mit der herkömmlichen Anordnung, gegenüber den vier Heatpipes im V4, von denen nur zwei 3DHP waren.
Dieses größere Verhältnis herkömmlicher Heatpipes ergibt Sinn für einen Kühler, der darauf ausgelegt ist, mehr Leistung zu handhaben, da die 3DHP-Heatpipes sich auf die Bereiche mit der höchsten Temperaturdichte konzentrieren, direkt oberhalb des IHS des Prozessors, während die vier traditionellen Heatpipes dafür sorgen, die Wärme über die gesamte verfügbare Aluminiumoberfläche zu verteilen. Es ist dieselbe Logik wie beim V4, nur hier auf einen Kühler mit deutlich größerer Masse angewendet und somit mit größerer Aufnahme- und Energieverarbeitungskapazität.

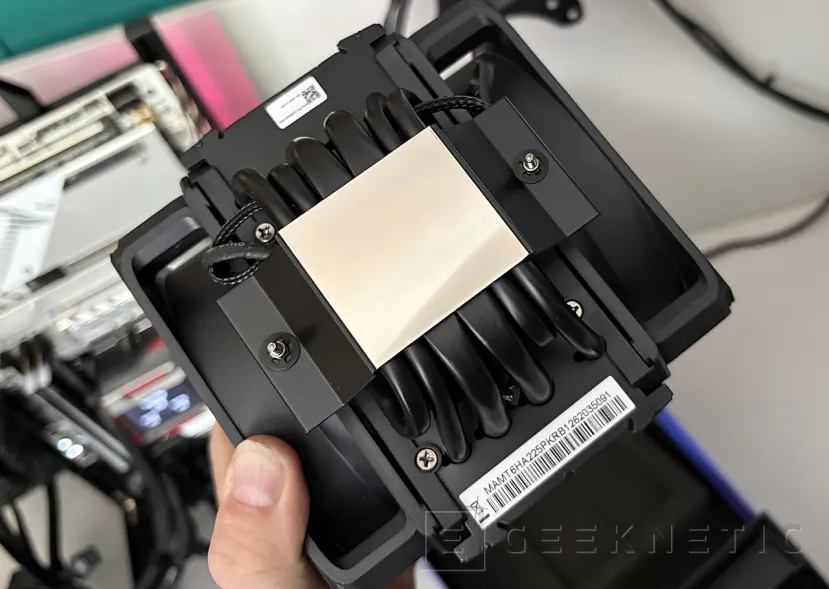

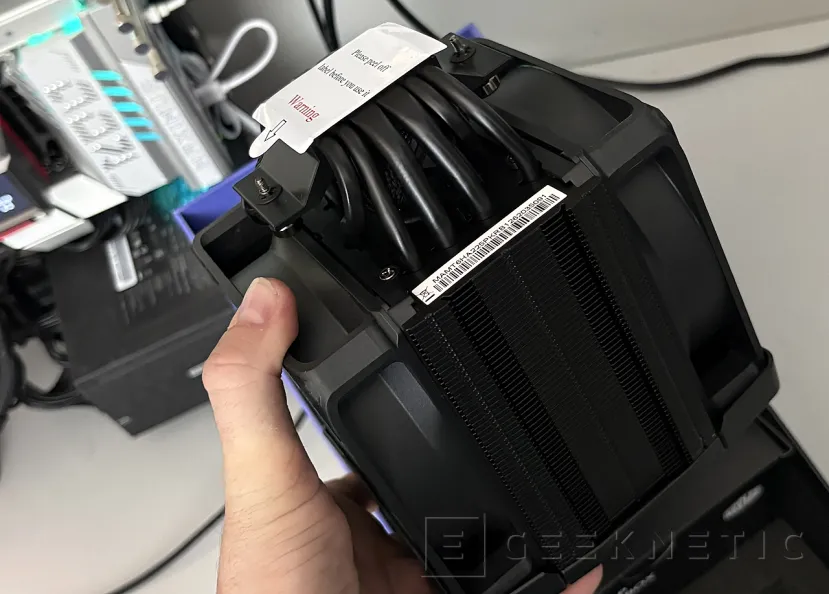

Der Austauschblock ist etwas aufwändiger gestaltet als beim V4 Alpha, da Cooler Master den Kupferblock mit einer Nickeloberfläche veredelt hat, was vor allem mit der Zeit besser aussieht, aber den direkten Kontakt zum Prozessor beibehält. Zudem bietet Cooler Master spezifizierte Versionen für Intel und AMD an, mit eigenen Befestigungen für jede Plattform statt eines universellen Systems.
Dies hatten wir schon beim V4 gesehen, doch hier geht man einen Schritt weiter mit dedizierten Halterungen, die darauf abzielen, den Kontakt und den Druck auf den IHS entsprechend dem Sockel zu optimieren.

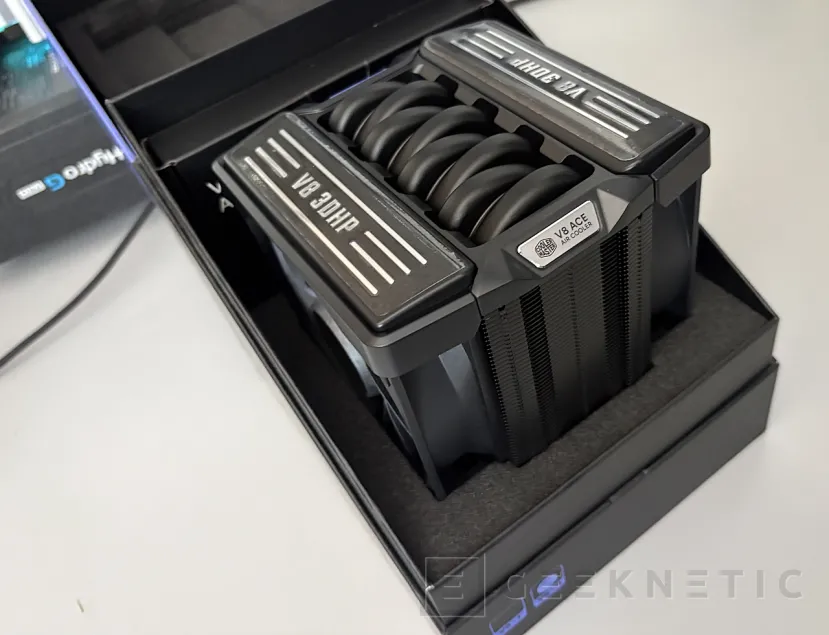

Das ästhetische Finish folgt der Linie der Familie, mit einer oberen Aluminiumabdeckung, die an einen modernen Verbrennungsmotor erinnert, ohne ARGB-Beleuchtung, erhältlich in Schwarz oder Weiß. Es gibt eine speziell für AMD konzipierte Version, kompatibel mit AM5 und AM4, sowie eine Intel-Version mit Unterstützung für LGA 1851, 1700, 1200, 1151, 1150, 1155 und 1156. Das bedeutet nicht, dass alle Varianten mit allen Prozessoren montiert werden können; vielmehr ist die Basis gezielt für jede Plattform ausgelegt.

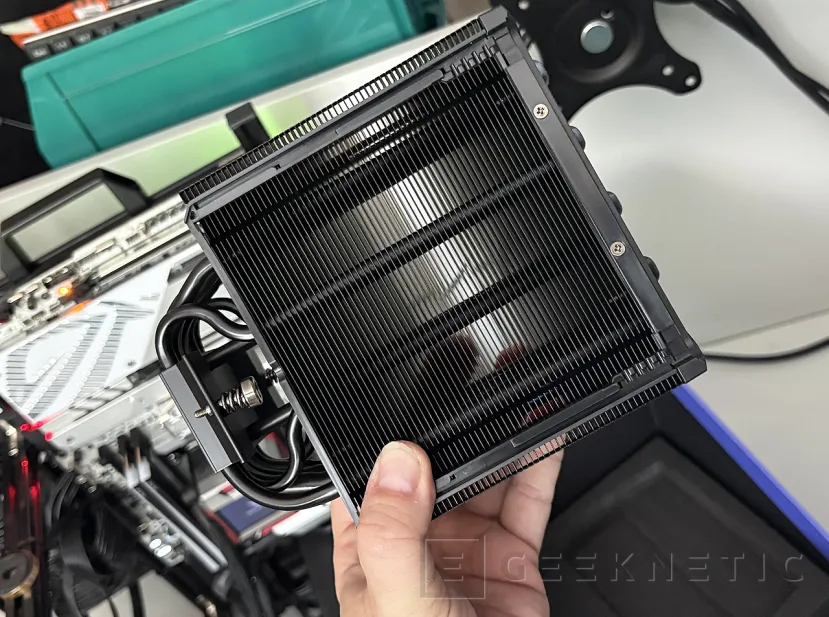

Der Kühlkörper des Cooler Master V8 ACE 3DHP

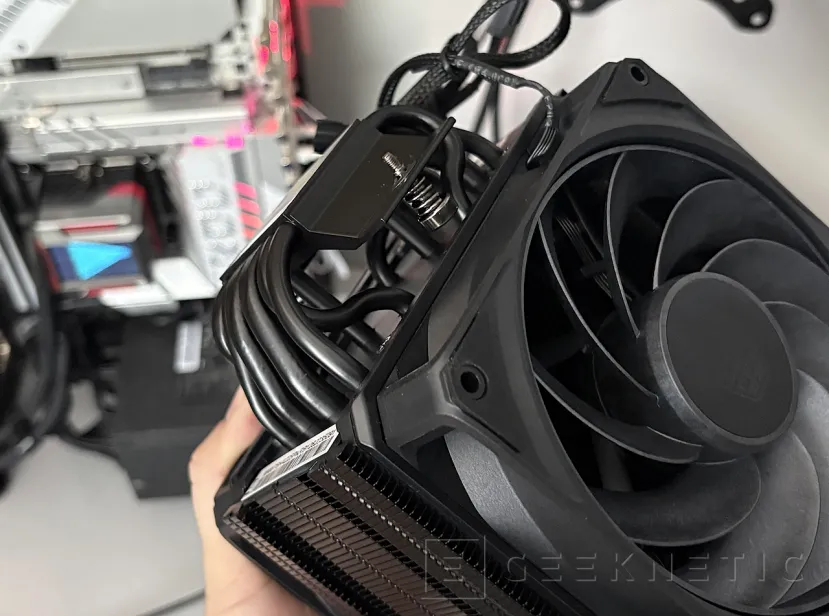

Hier fällt die Entwicklung gegenüber dem V4 Alpha am deutlichsten ins Auge. War bei diesem Modell die 3DHP-Technologie auf einer Basis von insgesamt vier Heatpipes angewandt worden, so wächst beim Cooler Master V8 ACE 3DHP der Aufbau auf sechs Heatpipes, wobei dieselbe Konstruktionstradition beibehalten wird.
Kurze Rückschau: Eine herkömmliche Heatpipe ist ein hohles Rohr, in dem sich eine Flüssigkeit befindet, die Verdampft, sobald sie Kontakt mit der Wärme des Prozessors hat, durch den Mittelpunkt des Rohrs nach oben wandert und dort wieder kondensiert, bevor sie an den Innenwänden nach unten fließt und so den Zyklus in Gang hält – gestützt durch Gravitation und natürliche Konvektion der Hitze.
Die SCHP-Technologie von Cooler Master, auf der 3DHP basiert, verbessert diesen Prozess durch Kupferbeschichtungen mit unterschiedlichen Strukturen im Inneren des Rohrs, dünner im Kontaktbereich mit der Hitze, damit diese schnell nach oben steigt, und dicker am oberen Teil, damit das kondensierte Fluid effizienter nach unten fließt, ohne allein auf die Gravitation angewiesen zu sein. Die Neuheit von 3DHP liegt in der dreidimensionalen Anordnung dieser Heatpipes, wobei einige senkrecht positioniert sind, zentral über dem Austauschblock, um Bereiche des Kühlers abzudecken, die bei einem traditionellen Design untergenutzt würden. Diese Heatpipes sind nicht nur fortschrittlicher in ihrer Konstruktion, sondern auch besser platziert, sodass ihr Einfluss auf den Prozessor deutlich effizienter ist.
Beim Cooler Master V8 ACE 3DHP wird diese Anordnung genutzt, um die Kontaktfläche zum IHS zu maximieren und die Wärme zu einer dichteren Aluminiumfinnenstruktur zu verteilen, die dem erwarteten Leistungszuwachs dieses Modells entspricht. Das Ergebnis in der Theorie ist ein Kühler, der sich der Leistung eines konventionellen Doppel-Turm-Kühlers annähern kann, ohne den zweiten Aluminiumblock zu benötigen, was zu weniger Gewicht auf dem Sockel und zu besserer Kompatibilität mit hohen Speicherriegeln führt.

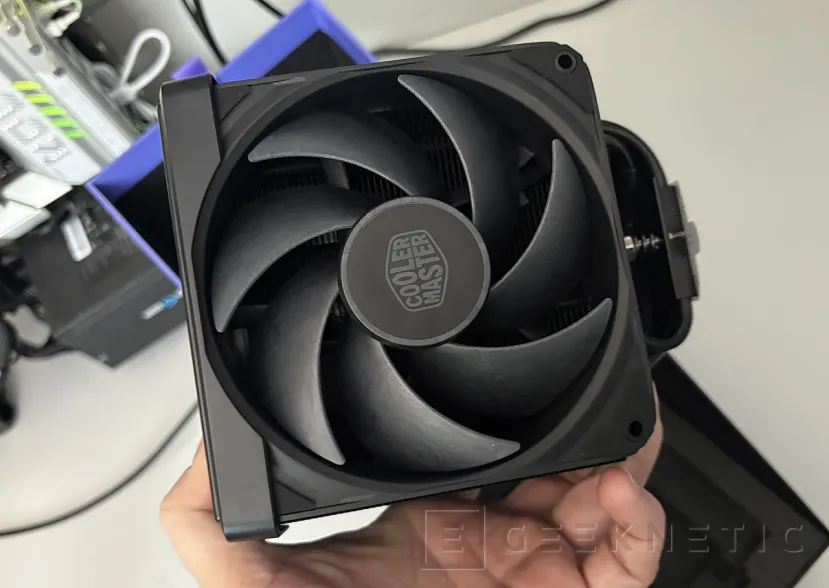

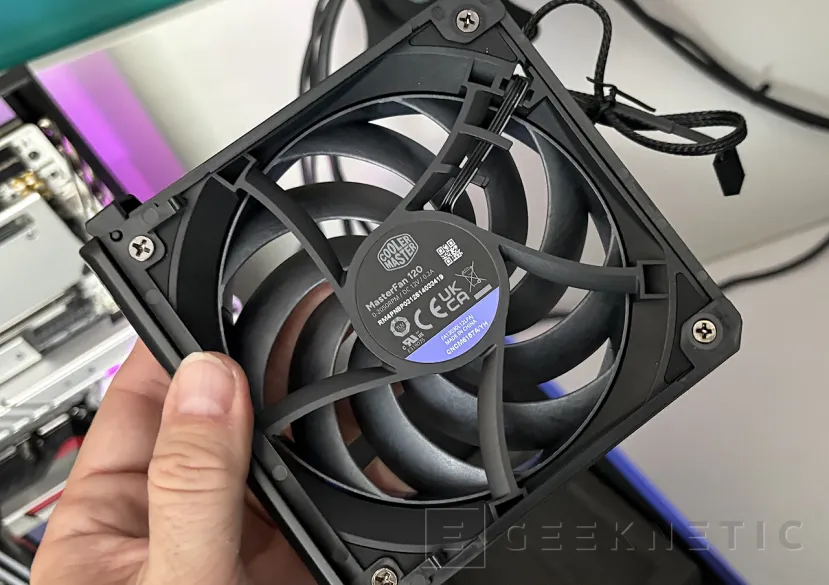

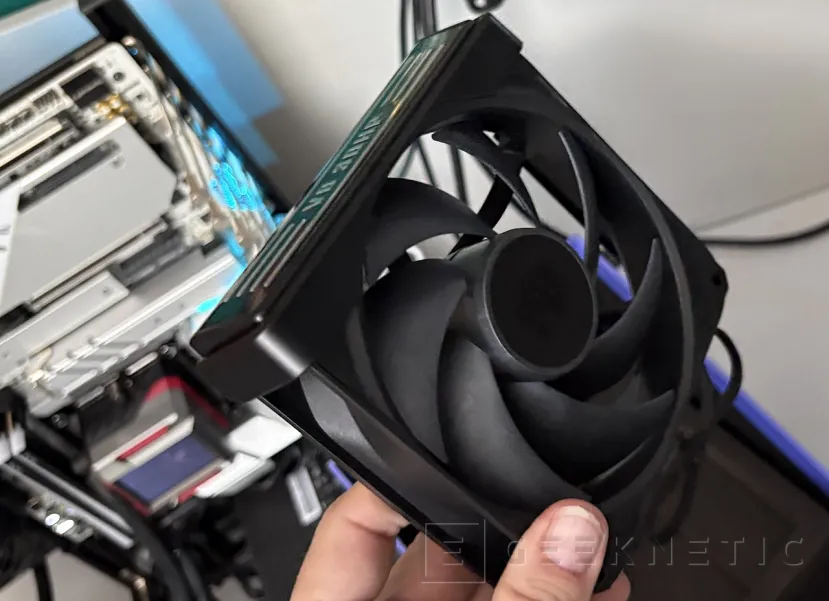

Master Fan LCP 120 mm-Lüfter

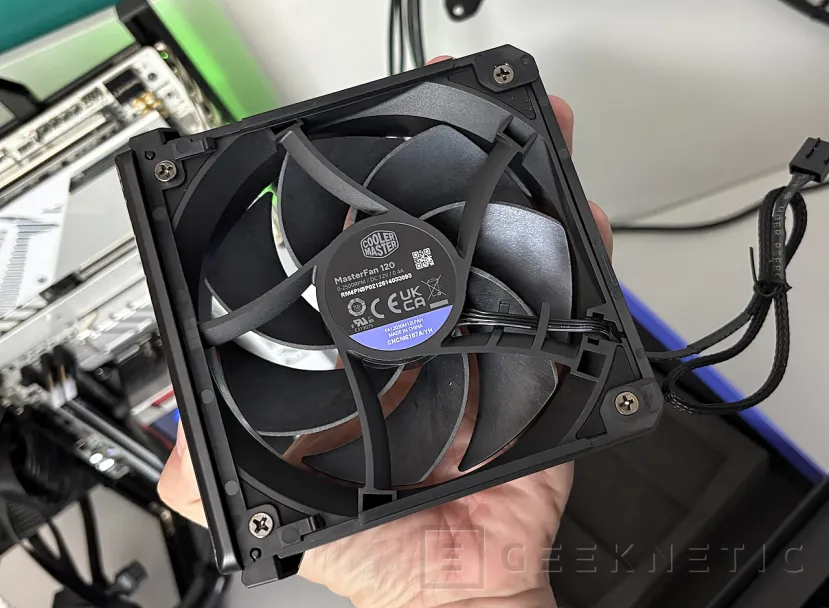

Der Cooler Master V8 ACE 3DHP ist mit zwei Cooler Master Fan 120 mm-Lüftern in der bereits bekannten Push-Pull-Konfiguration ausgestattet, wobei ein Lüfter Luft in den Block drückt und der andere sie auf der gegenüberliegenden Seite wieder herauszieht. Hier wiederholt Cooler Master die Formel, die im V4 Alpha hervorragend funktioniert hat, mit zwei unterschiedlichen Lüftertypen statt einem identischen Paar, um den Luftstrom durch den dichter gestapelten Finnenblock zu verbessern und Turbulenzen zu vermeiden, die bei einem einzelnen Lüfterprofil in beiden Positionen entstehen würden.
Die Form der Blätter hat sich gegenüber dem V4 verändert; hier verwendet Cooler Master ein LCP-Material, das seine Form auch bei hohen Drehzahlen besser behält, was sicherstellt, dass der Luftstrom konstant und vorhersagbar bleibt, selbst wenn der Lüfter nah an der Grenze läuft. Es ist ein Detail, das speziell darauf abzielt, die Leistung zu halten, ohne dass Turbulenzen durch weniger steife Blätter die Effizienz des Sets beeinträchtigen.
Der vordere Lüfter ist der leistungsstärkste der beiden, mit einer maximalen Drehzahl von 2500 rpm, einem Luftdurchsatz von 89,6 CFM und einem statischen Druck von 3,85 mm-H2O, konzipiert, um den Luftstrom durch die dichte Finnenanordnung des Kühlkörpers zu treiben.
Der Rücklüfter dreht sich etwas langsamer, bis zu 2050 rpm, mit 61,0 CFM Luftdurchsatz und 2,0 mm-H2O Druck, er sorgt dafür, dass die erwärmte Luft zügig aus dem System entweicht. Dieser Lüfter beschleunigt nur den Austritt der heißen Luft, muss sich nicht durch die Finnen arbeiten, daher ist der statische Druck kein wichtiger Faktor. Das hat einen doppelten positiven Effekt: Er synchronisiert sich nicht mit dem Hauptlüfter und reduziert zudem den Lärm, da er langsamer läuft.
Die maximal angegebenen Geräuschpegel liegen bei 37 dBA für den Frontlüfter und 34 dBA für den Rücklüfter, beide mit Loop Dynamic Bearing-Lagerung und einer Lebensdauer von mehr als 200.000 Stunden. Jeder Lüfter besitzt seinen eigenen 4-Pin-PWM-Anschluss, sodass, sofern das Mainboard dies zulässt, idealerweise beide separat angeschlossen werden sollten, um besser von den differenzierten Lüfterkurven zwischen Front- und Heckseite zu profitieren. Cooler Master fügt zudem ein Y-Kabel hinzu, um beide Lüfter über einen einzigen Mainboard-Anschluss betreiben zu können.
Einfache Montage und hochwertige Verarbeitung
Cooler Master behält hier die Montagephilosophie bei, die wir bereits beim V4 Alpha gesehen haben, diesmal jedoch mit der Besonderheit, dass es spezielle Intel- und AMD-Versionen gibt, jede mit eigener Produktbezeichnung und eigenen Anpassungen für die Bedürfnisse des jeweiligen Plattformkontakts, aber die Halterungen für beide Plattformen sind enthalten, sodass wir es je nach Bedarf verwenden können – vielleicht nicht mit dem optimalen Ergebnis, aber dennoch mit guten Resultaten.
Die Intel-Version ist mit den Referenzen MAM-T6HP-225PK-RB in Schwarz und MAM-T6HP-225PK-RW in Weiß gekennzeichnet, während die AMD-Version die Referenzen MAM-T6HA-225PK-RB in Schwarz und MAM-T6HA-225PK-RW in Weiß trägt.

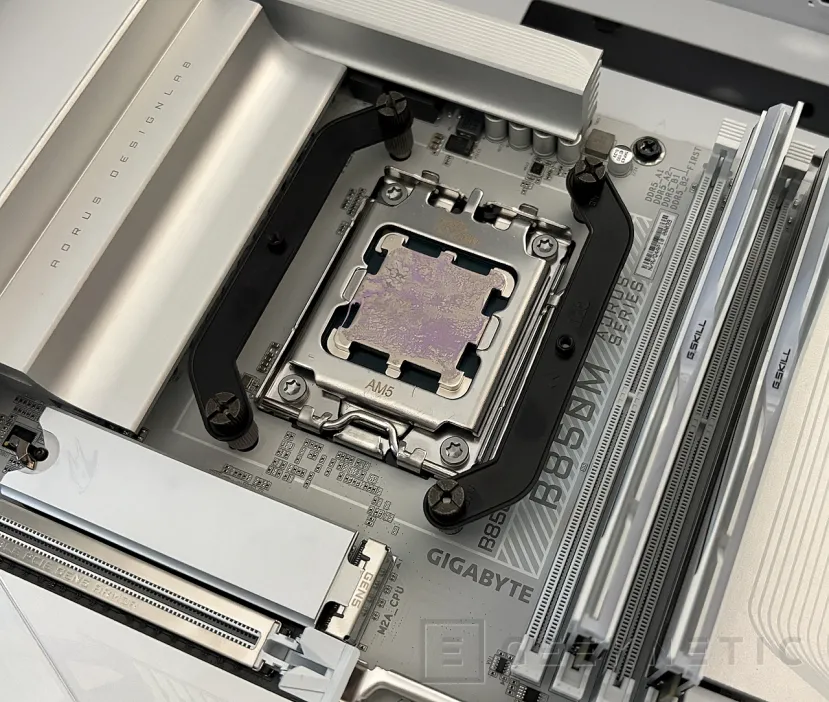

Für AMD wird die Halterungsbasis verwendet, die bereits in den AM5- und AM4-Platten serienmäßig enthalten ist, während für Intel eine eigene Backplate montiert wird, die von LGA 1851 bis zu deutlich älteren Sockeln wie dem 1156 reicht, was dem Kühler eine sehr lange Lebensdauer verleiht, kompatibel auch mit zukünftigen Sockeln, und zudem eine gute Option darstellt, die Kühlleistung von nicht mehr ganz aktuellen Prozessoren zu verbessern.

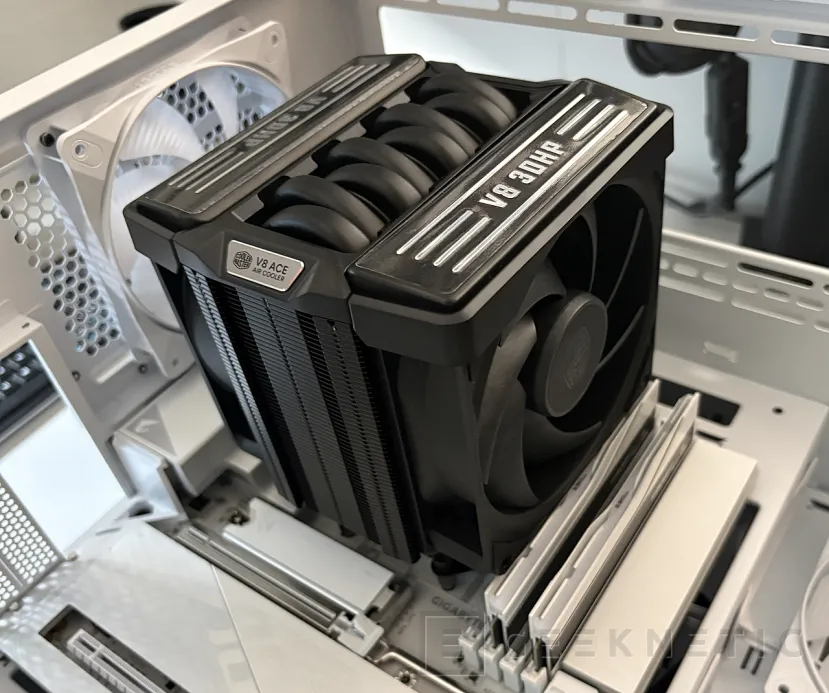

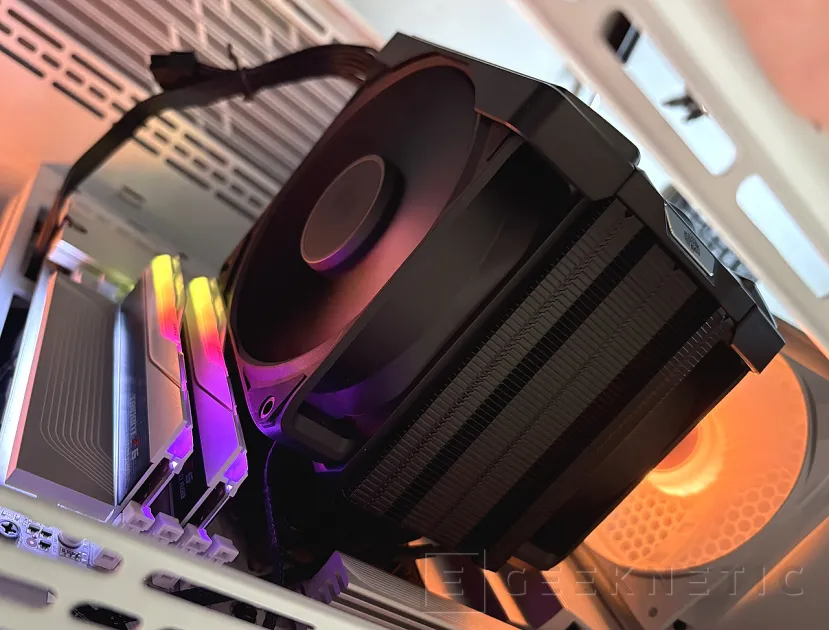

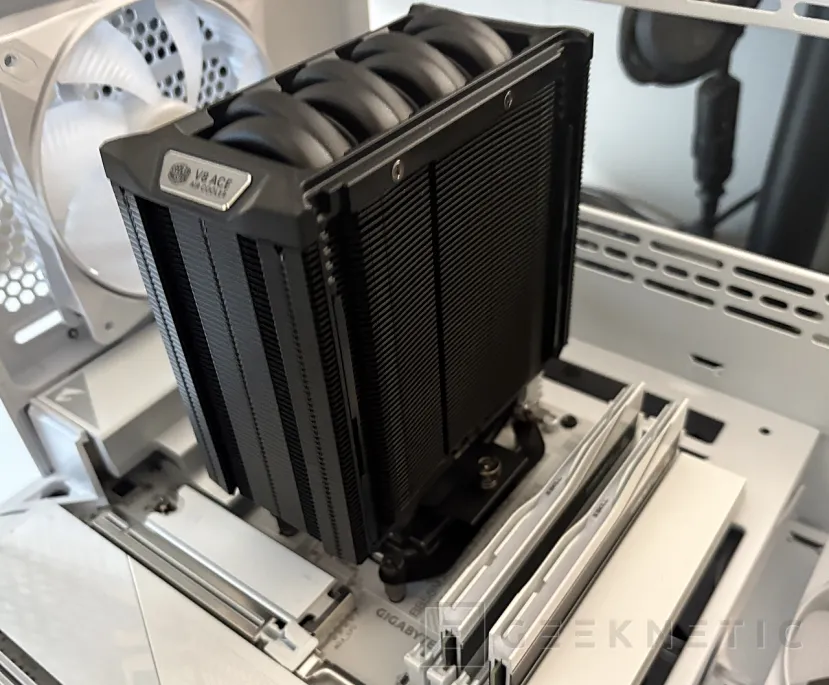

Der Installationsprozess sollte nicht länger als wenige Minuten dauern, selbst wenn der Kühler von jemandem installiert wird, der erstmals in dieser Art arbeitet, mit Befestigungsschrauben an beiden Seiten des Blocks und Wärmeleitpaste, die ab Werk enthalten ist. Die Lüfter sind in einem Finish gefertigt, das an eine Motorabdeckung erinnert und werden mittels Schienen montiert; der Frontlüfter ermöglicht eine Höhenverstellung in mehreren Positionen, um sich an große Speichermodule oder sehr kompakte Mainboards anzupassen, bei denen die Module dem Sockel nahe sind.

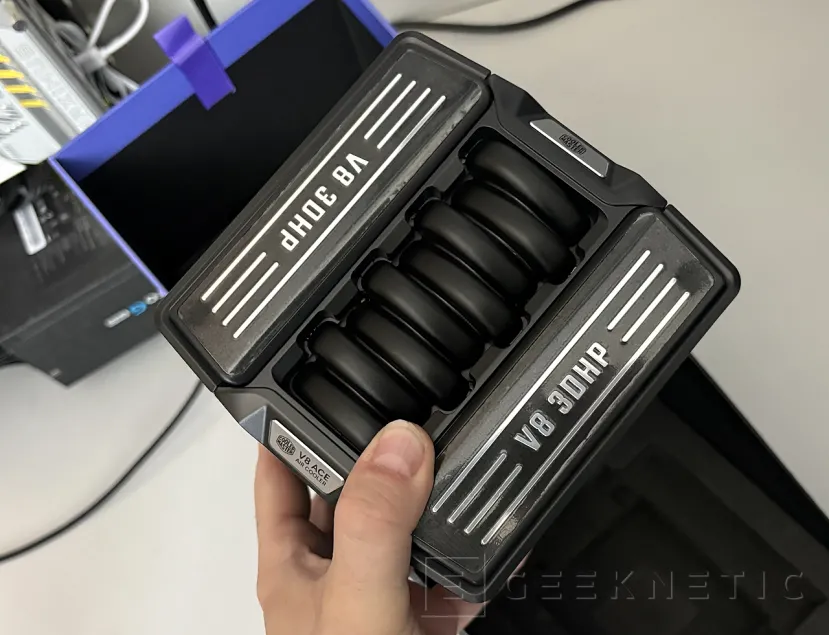

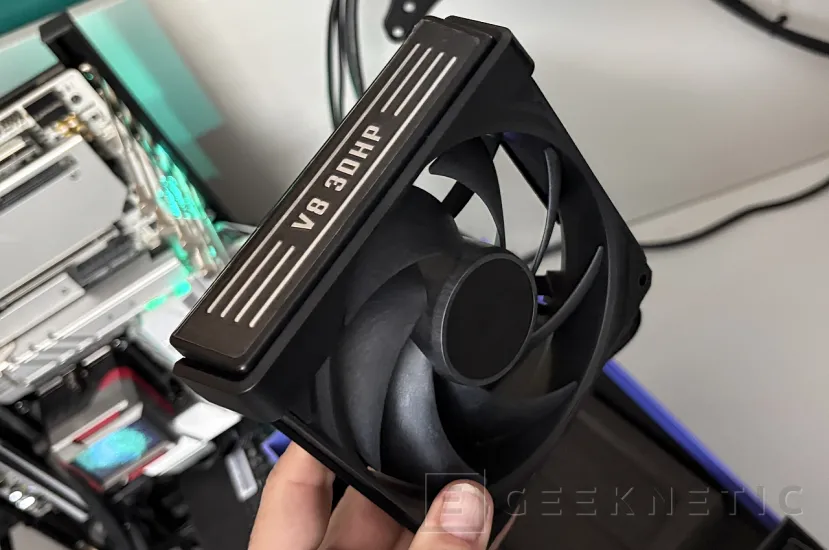

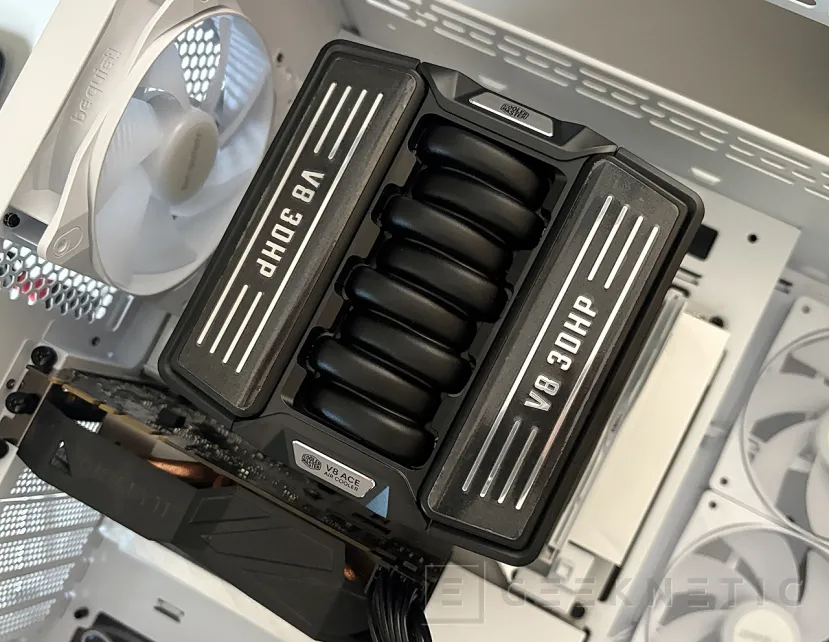

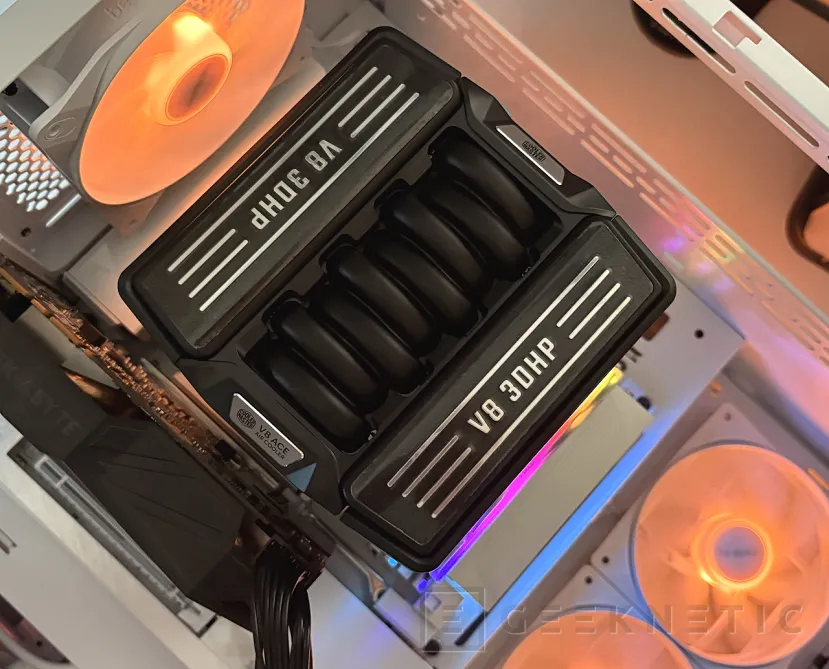

Eine obere Abdeckung verleiht dem gesamten Aufbau das Erscheinungsbild einer modernen Motorabdeckung; Sie ist serienmäßig montiert und deckt die Enden der Heatpipes ab. Die gebogenen Rohrformen, die man als ästhetische Verzierung sieht, sind nicht funktional und entsprechen nicht den Heatpipes des Kühlers.
Lärm, Temperatur und Ergebnisse
Bereits beim V4 Alpha haben wir gesehen, dass die 3DHP-Technologie nicht nur auf dem Papier funktioniert, sondern sich auch in einer soliden thermischen Leistung niederschlägt, selbst bei leistungsstarken Prozessoren. Beim Cooler Master V8 ACE 3DHP ist der Ansatz ähnlich: Demonstrieren, dass man die Leistung größerer und komplexerer Kühler dank der neuen Heatpipes und der Lüfter mit hohem statischen Druck erreichen kann.

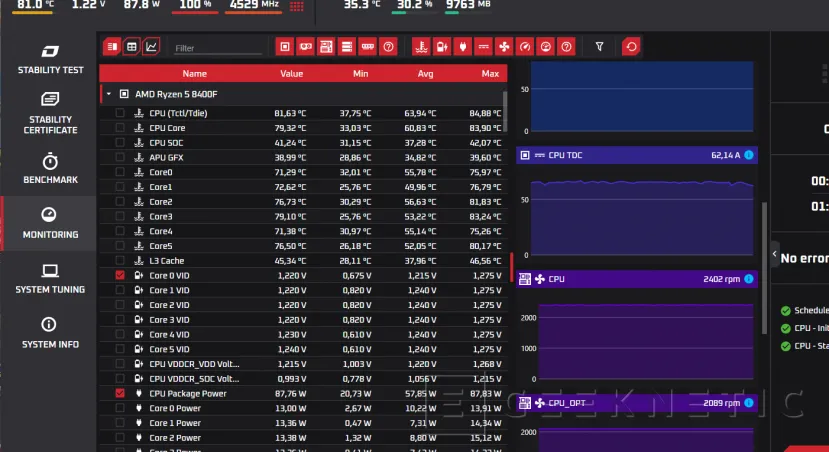

Mit einem High-End-Prozessor, der im Turbo-Betrieb mehr als 200 W realen Verbrauch erreicht, hält der Cooler Master V8 ACE 3DHP die Temperaturen unter Kontrolle, ohne dass die Lüfter große Drehzahlen erreichen müssen. Das hat uns schon beim V4 Alpha überrascht und zeigt sich hier in einer noch solideren Leistung. Der vordere Lüfter, der aggressivere der beiden, muss sich kaum an seine maximale Drehzahl von 2500 rpm annähern, außer in sehr anspruchsvollen Dauerlast-Szenarien, und das System bleibt stets unter den von Cooler Master versprochenen Werten, etwa 40 dB(A), was bei Last eine hervorragende Zahl ist.

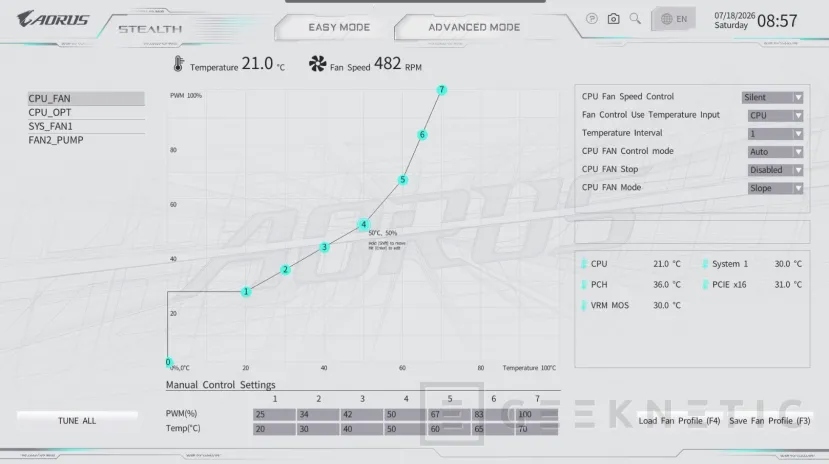

Bei moderater oder leichter Auslastung liegen die Lüfter bei ca. 500–600 rpm, was eine fantastische Zahl ist, damit die Lüfter vollständig unauffällig bleiben. In diesem Bereich ist kein Geräusch im PC zu hören, und es ermöglicht jene Dualität, die wir erwarten: gute Kühlung bei etwas hörbarer Belastung und absolutes Schweigen bei leichteren Aufgaben.
Testaufbau:

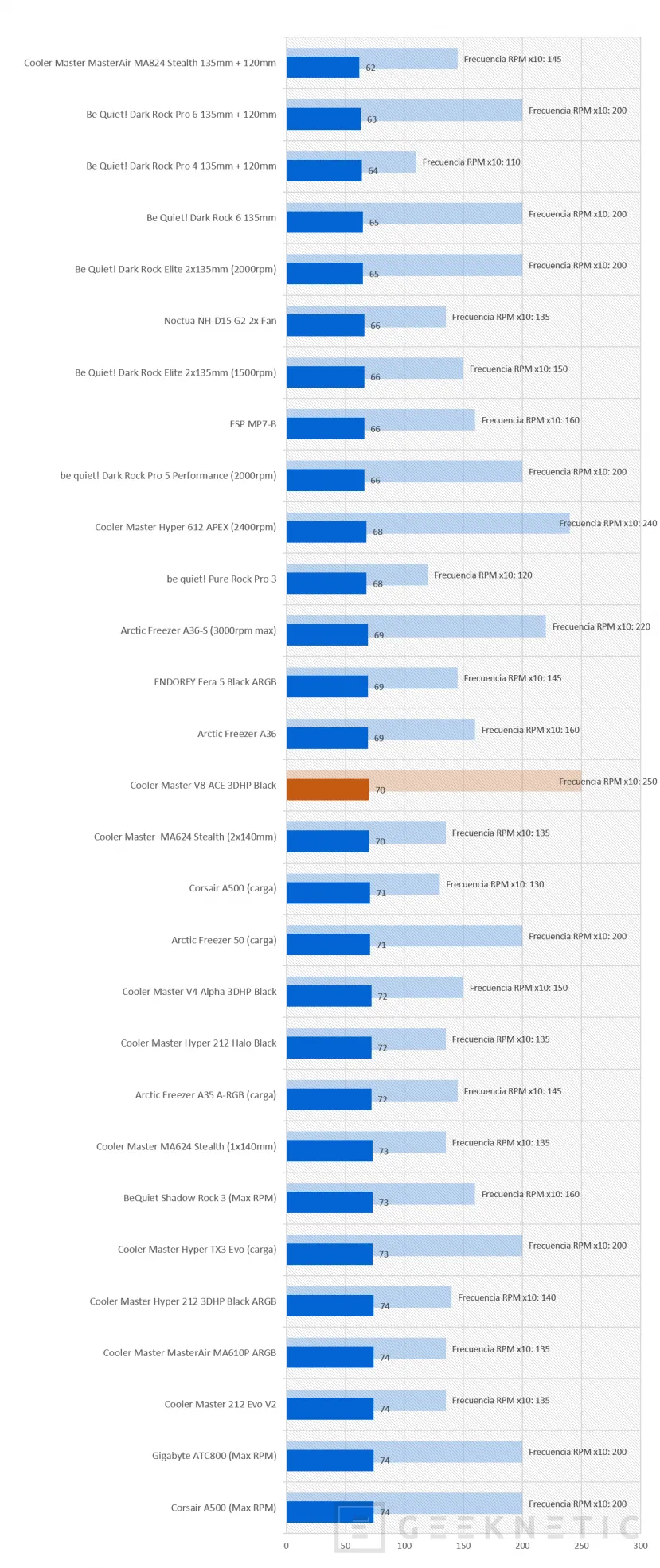

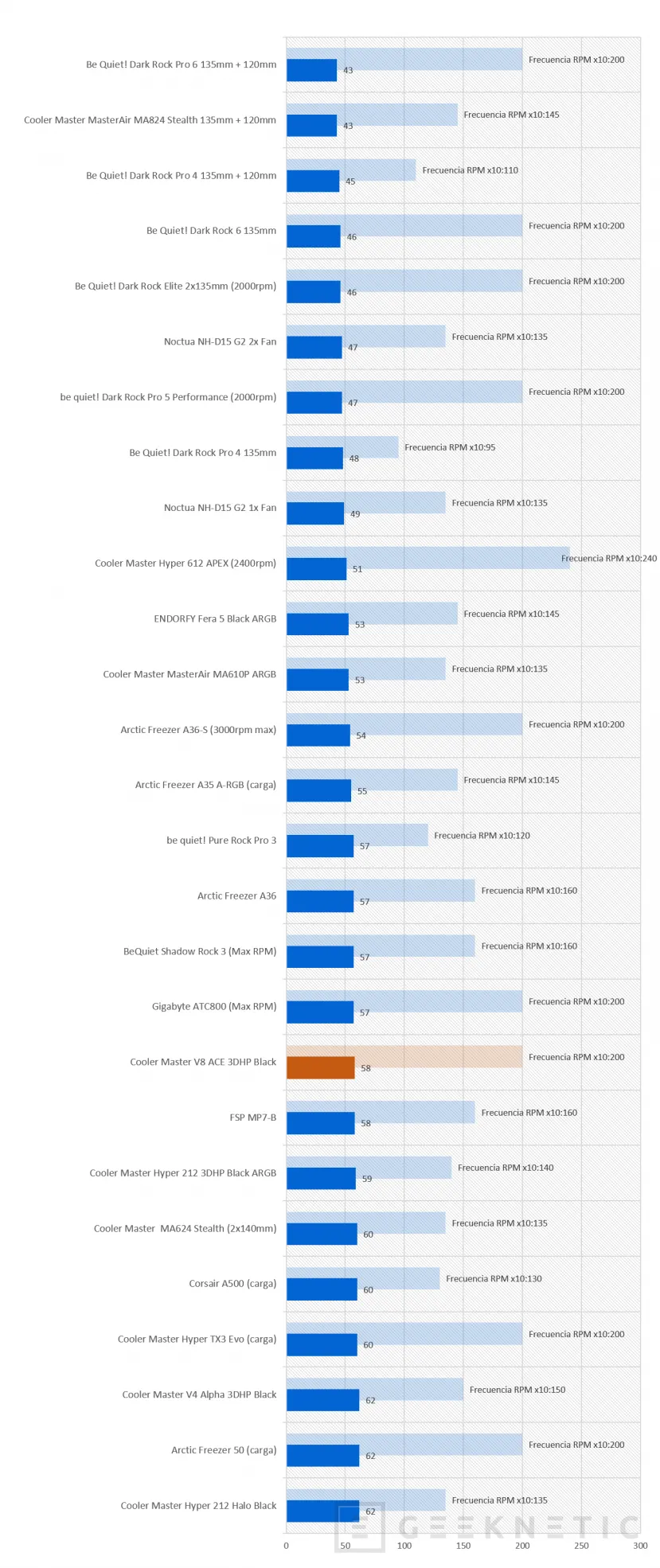

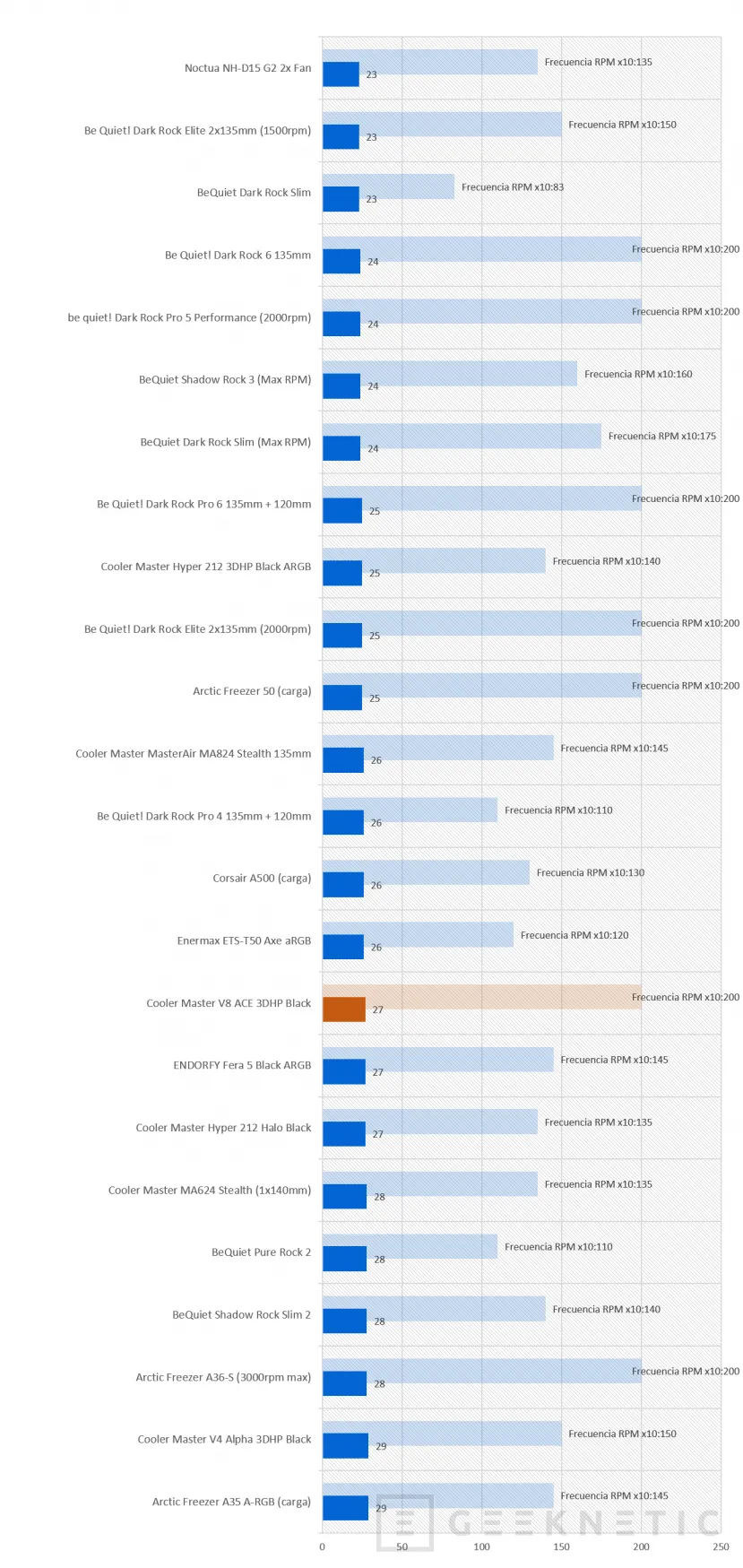

Geräuschpegel (dBA)
Temperatur des Kühlkörpers
Temperatur des Prozessors
Analyse und Fazit
Der Cooler Master V8 ACE 3DHP bestätigt, dass die 3DHP-Technologie, die wir mit dem V4 Alpha kennengelernt haben, nicht nur ein Mittel war, kompakte Kühler zu vereinfachen, sondern eine Grundlage, auf der die Marke Hochleistungsmodelle entwickeln kann, ohne auf die Größe eines traditionellen Doppel-Turm-Kühlers angewiesen zu sein. Hier ergänzt Cooler Master sechs 3DHP-Heatpipes zu einem breiteren Kern konventioneller Heatpipes und erreicht ein thermisches Verhalten, das sich nahe an viel voluminöseren Kühlkörpern bewegt, was eine hervorragende Nachricht ist, wenn man Hochleistungskühlung in sehr kompakten Formaten wünscht.
In Bezug auf die Leistung zeigt der Cooler Master V8 ACE 3DHP, dass er Lasten über 200 W bewältigen kann, während der Geräuschpegel unter Kontrolle bleibt – maßgeblich dank der beiden 120-mm-Lüfter mit differenzierten Profilen, die Turbulenzen vermeiden und gleichzeitig den Luftstrom sowie die Durchflussrate in der dichten Aluminiumfinnenstruktur maximieren. Das Finish folgt der Linie, die uns bereits beim V4 Alpha gefallen hat: kein ARGB, sondern ein moderner Motoren-Look, der in Builds mit aggressivem, aber kompaktem und sauber verarbeitetem Charakter sehr gut zur Geltung kommt.
Mit sechs Jahren Garantie und einer Größe, die nach wie vor die eines Ein-Turm-Kühlers ist, positioniert sich der Cooler Master V8 ACE 3DHP als eine äußerst interessante Alternative für all jene, die Hochleistung ohne Verzicht auf Speicherkompatibilität oder Innenraumausnutzung suchen. Ein weiterer Schritt von Cooler Master in seinem Festhalten an der 3DHP-Technologie, und alles deutet darauf hin, dass die V6- und V10-Modelle, die noch kommen werden, diesem Weg folgen werden, wahrscheinlich mit ihrer Krönung im V10 mit Doppelgehäuse, wo Cooler Master sicherlich eine führende Rolle in diesem Segment übernehmen wird.
