Einführung in die Merkmale der Noctua NL-LC1-36 AIO 360mm
Vor einem Jahr konnten wir die Prototypen dieser Noctua-Kreation sehen, und zwar auf der Computex 2025. Ein Jahr später liegen die ersten kommerziellen Exemplare der ersten Ausführung dieser renommierten Marke im Bereich der vollständig integrierten Flüssigkühlung vor.

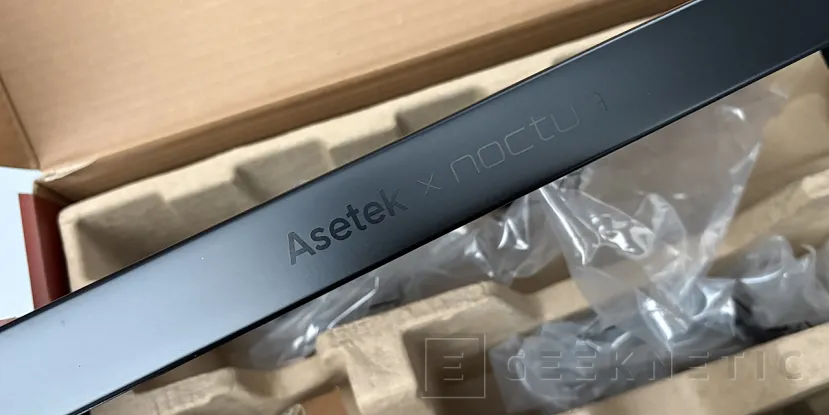

Noctua beginnt nicht bei Null; solche Unternehmungen in anderen Produktsegmenten, wie wir es bereits bei Kooperationen im Gehäusebereich, Netzteilen und Grafikkarten gesehen haben, kennt man von ihnen. In diesem Fall stützen sie sich auf einen anderen Maßstab: Asetek, und dessen Emma V2-System, an dem sie viele Elemente angepasst haben.
Die Asetek-Systeme sind bekannt. Der Gen8 hat sich als Maßstab für hochpreisige All-in-One-Systeme etabliert, und Emma V2 ist eine direkte Weiterentwicklung von V1 (Gen8). Unter seinen Verbesserungen wird behauptet, dass er pro 100 W Last zwei Grad Celsius besser arbeitet. Emma V2 umfasst die Pumpeneinheit, das Austauschgehäuse, die Steuerelektronik und das Haltesystem, wobei viele dieser Komponenten von Noctua angepasst wurden, wie wir in diesem Test sehen werden.

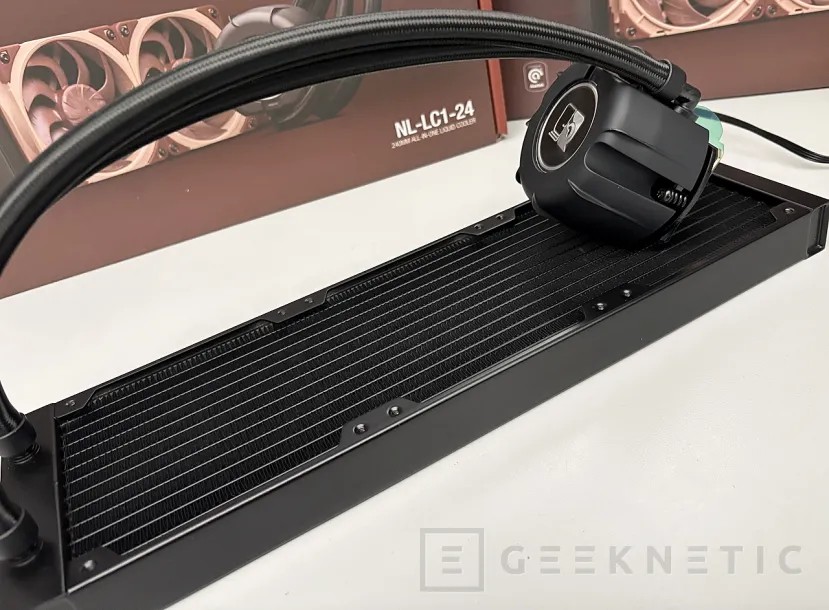

Der neue Noctua NL-LC1 ist in drei Varianten erhältlich: eine Einstiegsvariante mit 240 mm Radiator, dieses heutige Modell mit 360 mm und eine größere Version mit 420 mm Radiator für 140-mm-Lüfter, die sich deutlich unterscheidet, da sie keine 120-mm-Lüfter verwendet und das Gleichgewicht zwischen Größe und statischem Druck deutlich verändert. Wie dem auch sei, es sind drei sehr interessante Größen, und alle verfügen über die Haupttechnologien, über die wir heute sprechen werden.
| Modell | NH-LC1-42 | NH-LC1-36 | NH-LC1-24 |
|---|---|---|---|
| Radiator | 420 mm | 360 mm | 240 mm |
| Abmessungen des Radiators | 460 × 144 × 30 mm | 400 × 120 × 30 mm | 280 × 120 × 30 mm |
| Länge der Schläuche | 450 mm | 410 mm | 400 mm |
| Lüfter | 3 × 140 mm | 3 × 120 mm | 2 × 120 mm |
| Empfohlener Preis | 279,90 Euro | 249,90 Euro | 219,90 Euro |
Technische Merkmale des Noctua NL-LC1-36 AIO 360mm
- Pumpen-Einheit: Neue Generation der Asetek Emma V2.
- Stromversorgung: 12 V.
- Typischer Verbrauch: 2 W, maximal 6 W.
- Eingangs-Strömung: 0,5 A im Normalbetrieb, bis zu 1,7 A bei maximaler Belastung.
- Pumpengeschwindigkeit einstellbar: 750 – 3.400 U/min (±10 %), mit drei voreingestellten Profilen:
- Flüsterbetrieb: 750 – 2.100 U/min.
- Ausgewogen: 750 – 2.600 U/min.
- Manuell: 750 – 3.400 U/min.
- Montagesystem: SecuFirm2+.
- Kompatibilität: AMD AM4 und AM5.
- Kompatibilität mit Plattformen: Intel LGA1700 und LGA1851.
- Verfügbare Radiatorgrößen: 240, 360 und 420 mm.
- Radiator 420 mm: 460 x 144 x 30 mm, Schläuche 450 mm, drei Lüfter à 140 mm.
- Radiator 360 mm: 400 x 120 x 30 mm, Schläuche 410 mm, drei Lüfter à 120 mm.
- Radiator 240 mm: 280 x 120 x 30 mm, Schläuche 400 mm, zwei Lüfter à 120 mm.
- NSPR-Wert: 268, 248 und 210 Punkte für die 420-, 360- bzw. 240-mm-Modelle.
- Garantie: 6 Jahre.

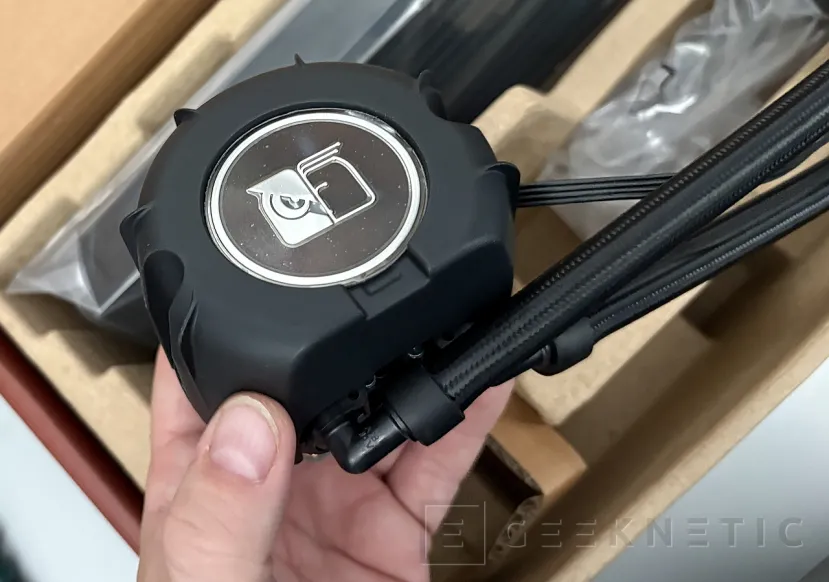

Bomba integrada mit NL-PNA1 “pump noise absorber”

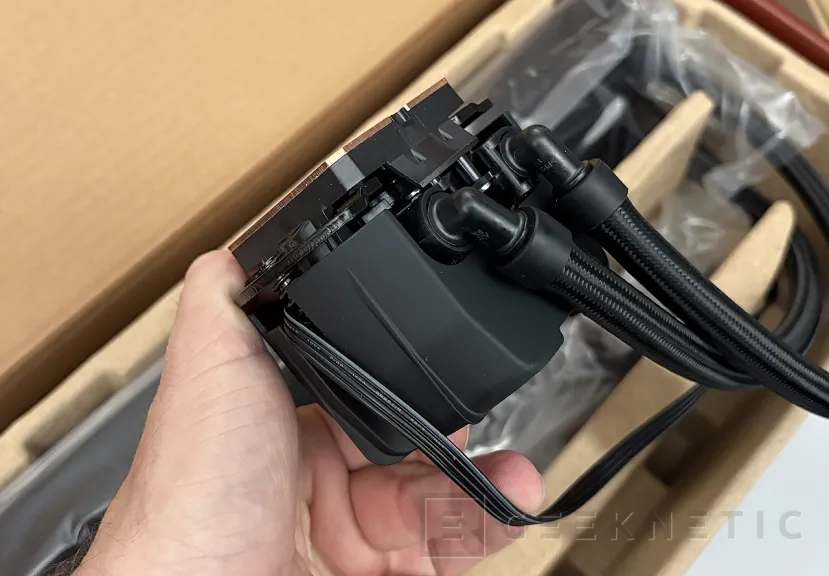

Die Pumpe dieses Sets ist Standard innerhalb der Asetek-Referenz Emma V2, daher findet man hier eine wirklich effiziente Pumpe mit variablen Arbeitsgeschwindigkeiten und einem breiten Frequenzbereich. Das ermöglicht hohe Leistung, wenn sie benötigt wird, aber auch nahezu geräuschlosen Betrieb, wenn das System ruht.
Eigentlich gibt es nicht viele Veränderungen gegenüber der Gen8, die fantastisch war, mit Drehzahlen von 750 rpm bis maximal 3600 rpm, nur das Austausch-Chassis wurde neu gestaltet, um besser mit dieser großartigen, variablen Steuerpumpen-Einheit zusammenzuarbeiten. Asetek bietet USB-Konnektivität zur Softwareverwaltung an, doch Noctua hat dieses Modul weggelassen, erlaubt uns jedoch, drei Nutzungsmodi über einen Schalter neben den Pumpeneinlässen zu steuern:
- Mode leise: 750 – 2.100 RPM (±10 %)
- Modus ausgewogen: 750 – 2.600 RPM (±10 %)
- Manueller Modus: 750 – 3.400 RPM (±10 %)

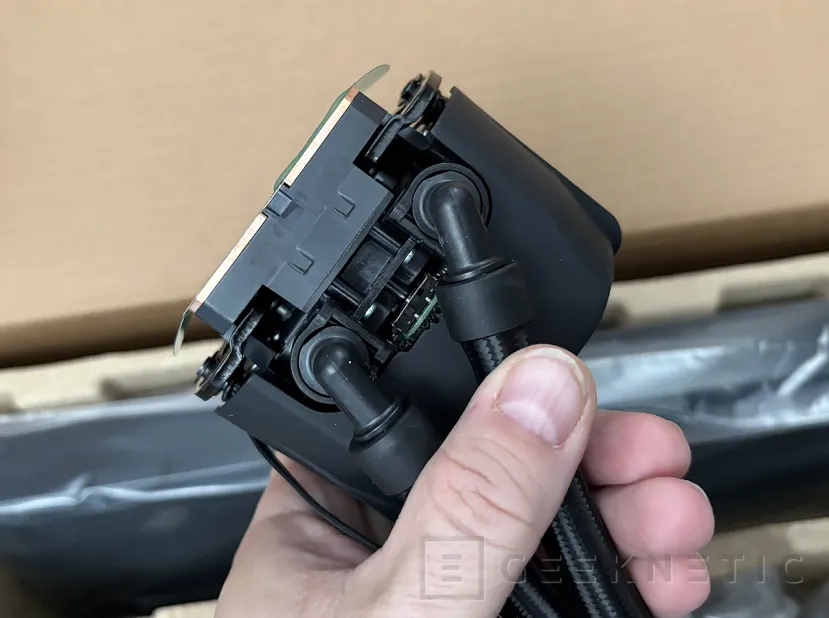

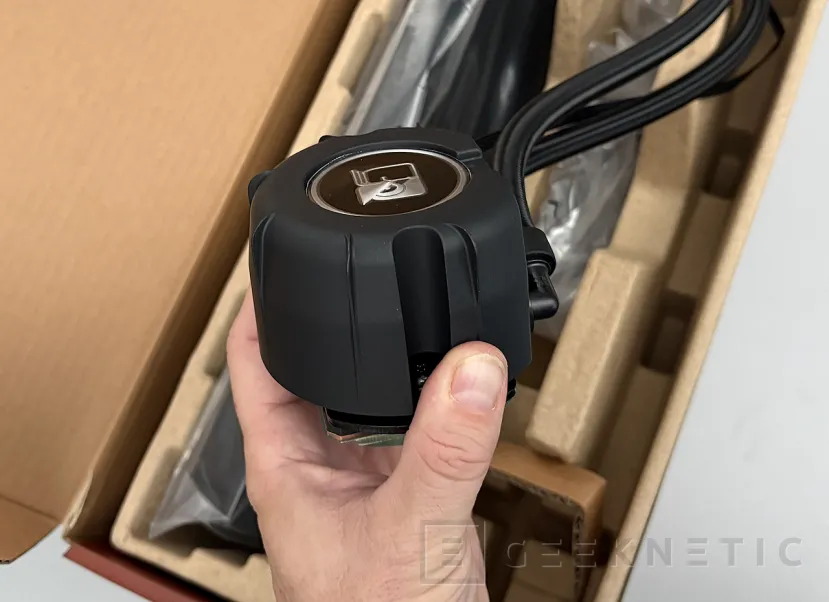

Doch Noctua ist nicht bei einer Standardimplementierung der Lösung von Asetek stehen geblieben, sondern ist darüber hinaus gegangen. Zu Emma V2 haben sie ihr eigenes Schalldämpfungssystem hinzugefügt, das NL-PNA1 genannt wird. Diese Technologie nutzt ein Drei-Schicht-System, in dem sich Schaumstoff zur Schalldämmung befindet und außerdem ein schwebender Masse-Dämpfer auf Silikonpfählen. Das direkte Ziel ist es, die Pumpe des NL-LC1 völlig still zu bekommen, unabhängig von der Last, der sie ausgesetzt ist.
Nach Angaben von Noctua zielen sie darauf ab, bis zu 4 dBA weniger zu erreichen und sehr niedrige Emissionsfrequenzen um die ca. 1400 Hz zu erreichen. In Kombination mit einem regelbaren Pumpensystem mit großem Frequenzbereich ergibt sich, wie wir später sehen werden, ein System, das speziell ruhig ist – eines der kritischsten Elemente eines AIO-Systems. Zusätzlich führen Noctua weitere Technologien ein, wie den Start bei hohen Frequenzen, wobei die ersten 50 Sekunden der Nutzung des Systems die Pumpe mit höheren Betriebsfrequenzen läuft, um die im Inneren der Kanäle abgepuffte Luft auszuschließen.

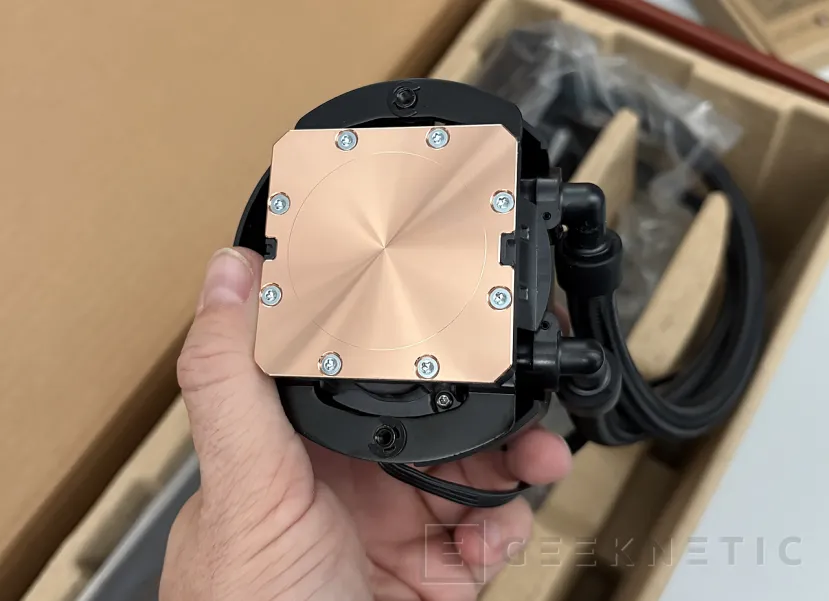

Das Austauschgehäuse ist das Standardprodukt von Asetek, doch das Befestigungssystem stammt von Noctua – wie wir später sehen werden – und ja, wie zu erwarten, ist es perfekt auf jeden modernen Prozessor vorbereitet und erlaubt sowohl bei AMD als auch bei Intel eine versetzte Positionierung in Richtung der kritischen Bereiche des Prozessors, wie es die Rechenkerne sind.

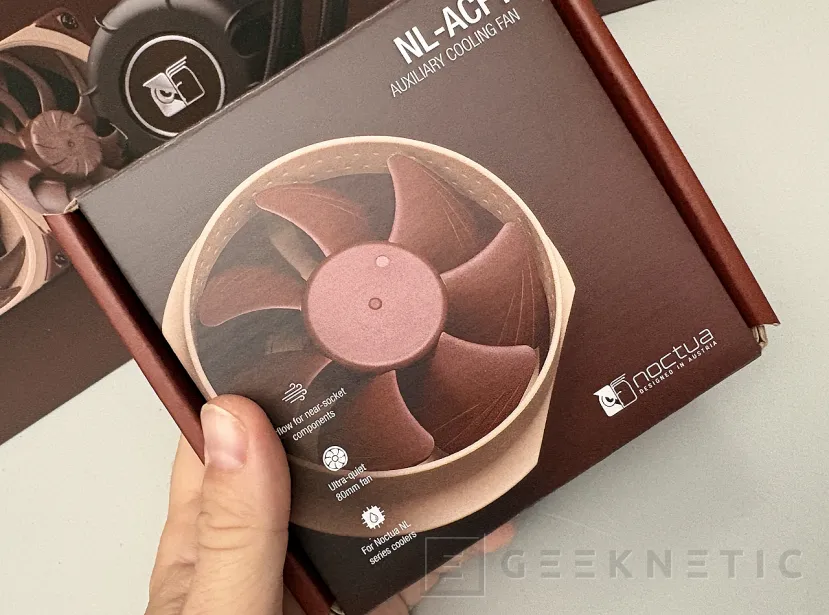

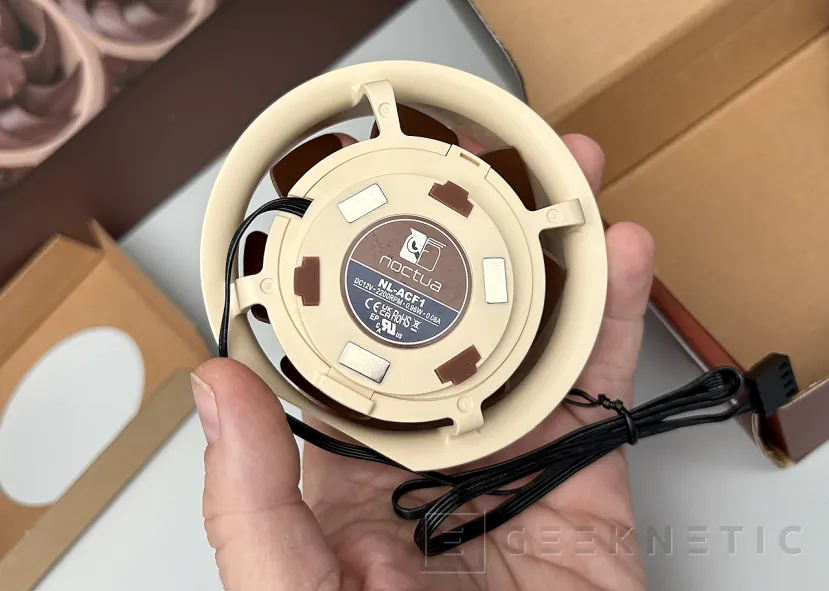

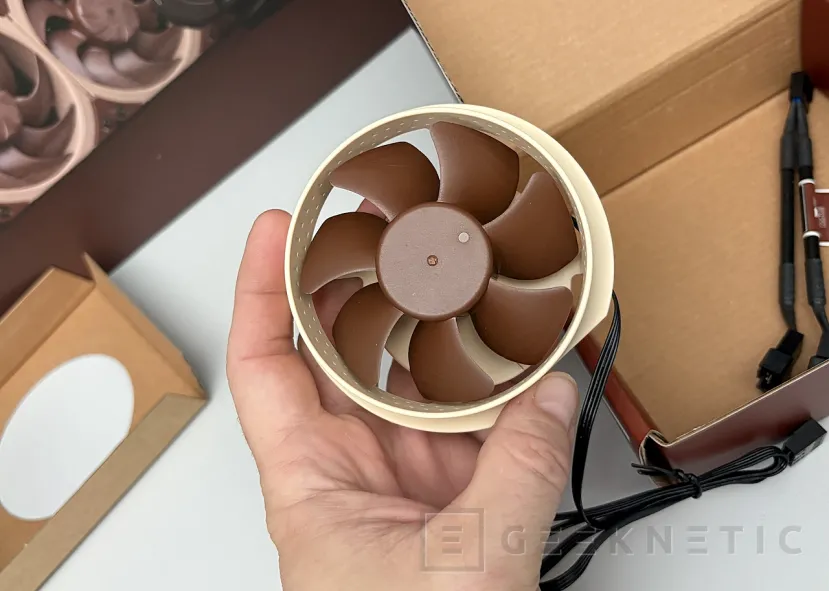

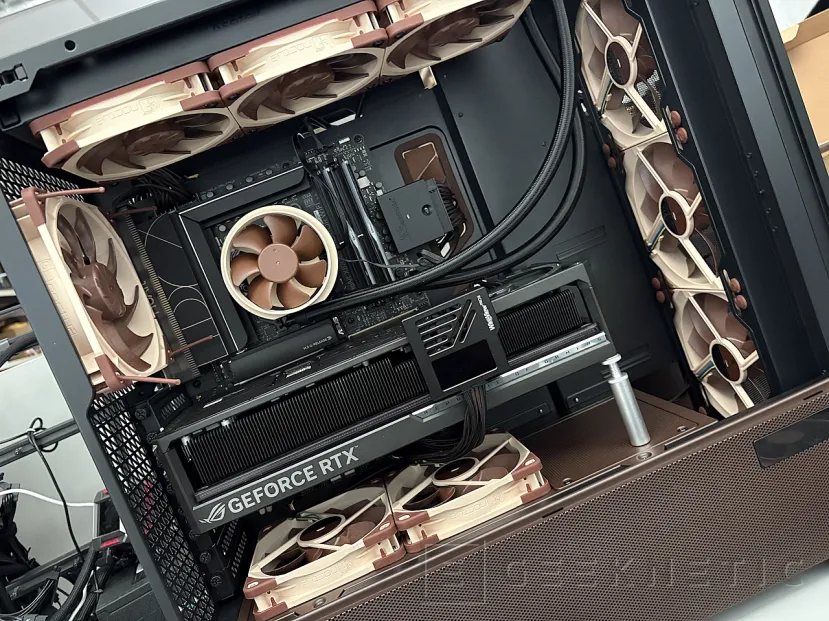

Die Pumpe unterstützt außerdem ein zusätzliches aktives Belüftungssystem für den VRM- und RAM-Bereich des Systems. Man kann einen separaten Lüfter erwerben, der magnetisch am Pumpenblock befestigt wird und Noctua NL-ACF1 heißt, mit einem 80 mm großen Lüfter, der den Bereich rund um den Pumpenblock aus 360 Grad kühlt.
In Bezug auf die Motorisierung montiert der Lüfter eine SSO2-Gleitlagerung auf einer massiven Messingbasis, mit einer geschätzten Lebensdauer von mehr als 150.000 Stunden und 6 Jahren Garantie. Der etaPERF™-Motor mit NE-FD6-Controller liefert eine herausragende Energieeffizienz, mit einem maximalen Verbrauch von nur 1,8 W bei 0,15 A, während die SupraTorque™-Technologie es ermöglicht, die Drehzahlen auch bei hoher statischer Last zu halten – entscheidend für den Einsatz in dichten Kühlkörpern und Radiatoren.
In Tests mit einem 360-mm-Kühlkit, das wir vor einigen Monaten in einem anderen Kit durchführten, sowie mit einem herkömmlichen Luftkühler, konnte der Noctua NF-A12x25 G2 PWM gleichziehen oder Lüfter mit sehr hohen Leistungen bei fast 3000 rpm übertreffen, und das bei deutlich geringerem Geräusch (18 dBA bei 650 rpm, 24 dBA bei 2000 rpm in der Vergleichstabelle).
Technische Spezifikationen des Noctua NF-A12x25 G2 PWM
- Größe: 120x120x25 mm
- Montage-Lochabstand: 105 x 105 mm
- Anschluss und Pin-Konfiguration: 4-polig PWM
- Kabellänge: 20 cm + 30 cm (NA-EC1-Verlängerung)
- Lager: SSO2
- Flügelgeometrie: Serie A mit Strömungskanälen
- Rahmen-Technologie: AAO (Advanced Acoustic Optimization)
- Material: Sterrox® LCP
- Umdrehungen (+/- 10%): 1800 U/min
- Umdrehungen mit L.N.A. (+/- 10%): 1500 U/min
- Luftdurchsatz: 107,3 m³/h
- Luftdurchsatz mit L.N.A.: 87,2 m³/h
- Geräuschpegel: 22,5 dB(A)
- Geräuschpegel mit L.N.A.: 18,1 dB(A)
- Statischer Druck: 3,14 mm H₂O
- Statischer Druck mit L.N.A.: 1,71 mm H₂O
- Eingangsleistung: 1,8 W
- Maximaler Eingangsstrom: 0,15 A
- Betriebsspannung: 12 V
- MTTF: > 150.000 h
- Lieferumfang:
- NA-RC16 Niedriggeschwindigkeitsadapter (L.N.A.)
- 4-Pin PWM NA-YC1 Verzweigungskabel
- 30 cm NA-EC1 Verlängerungskabel
- 4x Anti-Vibrationshalter NA-AV2
- Anti-Vibrationsdichtung NA-AVG2-LR
- 4x Anti-Vibrations-Pads NA-AVP1-LR
- Lüfter-Schrauben
- Garantie: 6 Jahre

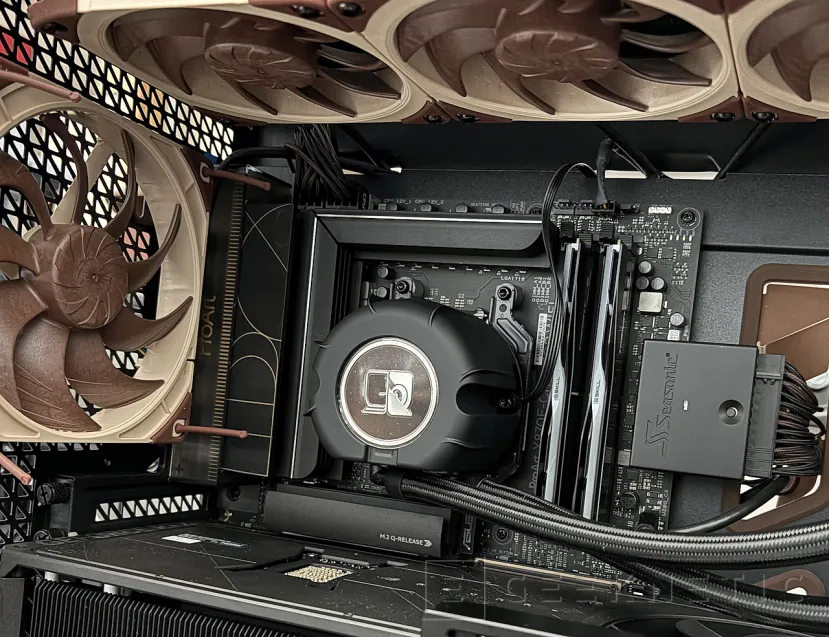

SecureFirm2+-Montage und weitere Fähigkeiten des Noctua NL-LC1-36 AIO 360mm

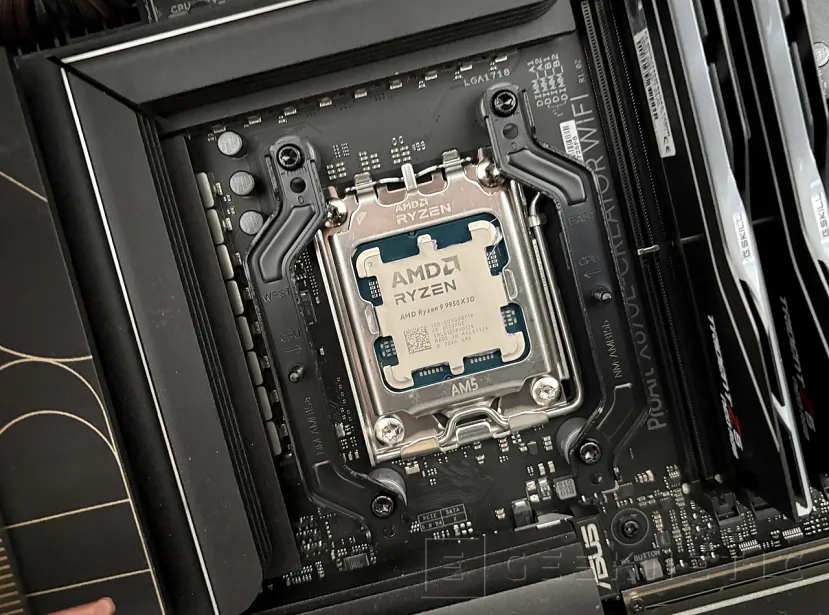

Ein weiteres Element, das Noctua angepasst hat, ist die Befestigungseinheit, die sich an die unterschiedlichen Prozessor-Sockel des Marktes anpasst. Der von der Marke verfolgte Weg ist sinnvoll: Man verwendet denselben SecureFirm2+-Halter, der es ermöglicht hat, Produkte problemlos an neue Sockel anzupassen und auch neue Befestigungsformen des Kühlblocks an modernen sowie älteren Prozessoren zu unterstützen.
SecureFirm2+ bietet nicht nur Unterstützung für die gängigsten Prozessoren, sondern bereitet sich auch auf die Zukunft vor. Noctua hat Adapter-Systeme bereitgestellt, während neue Prozessoren und Sockel auf den Markt kommen, und die Idee ist, dass die Kühlkits künftig dieselben Fähigkeiten haben. In dieser Generation gibt es einige interessante Tricks, wie die versetzte Befestigung für AM5- und LGA1851-Prozessoren, bei der man das Zentrum des Kühlblocks um einige Millimeter verschieben kann, um ihn besser an die tatsächliche Position der allgemeinen Rechenkerne des Prozessors anzupassen.
Normalerweise verwenden Kits auf Basis von Asetek deren universelles Montagesystem, das wirklich gut und vielseitig ist, aber vielleicht nicht so fein wie jenes von Noctua, oder zumindest denkt die Marke so. Seis wie dem sei, es bietet eine hohe Kompatibilität und das Vertrauen, dass es in Zukunft Verbesserungen zur Anpassung und Kompatibilität mit neuen CPU-Generationen geben wird.

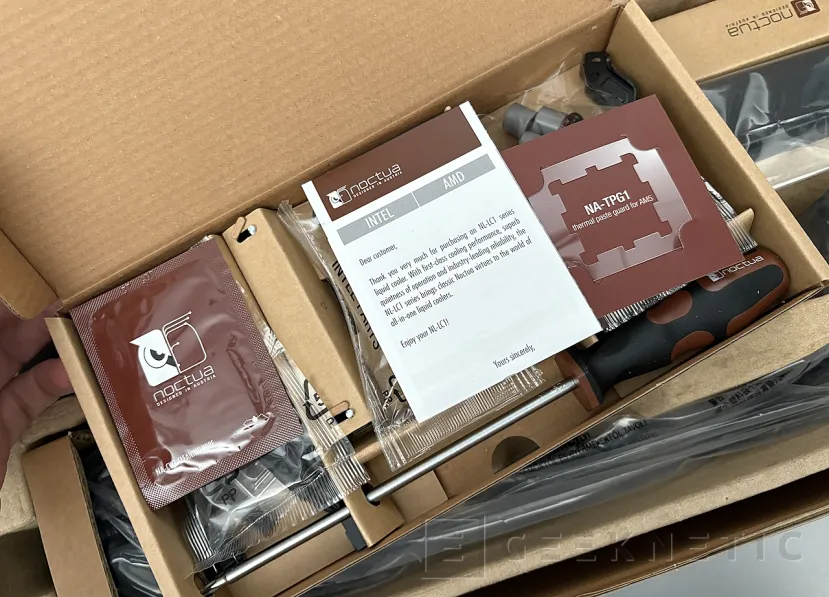

Noctua bietet auch hochwertige Wärmeleitpaste in diesem Kit an, mit NT-H2, und für AM5-Prozessoren wird der NA-TPG1-Adapter hinzugefügt, der verhindert, dass sich Wärmeleitpaste am Rand des Prozessors sammelt und verschiebt, was wir in unserem Labor täglich beobachten.
Ergebnisse von Leistung und Geräuschentwicklung
Noctua hat die überflüssigsten Elemente der Asetek-Technologie weggelassen, wie z. B. eine Softwaresteuerung, und sich auf die grundlegendsten Funktionen konzentriert, die jedoch den größten Einfluss auf ein Flüssigkühlkit haben. Eine einfache Montage, eine einzige manuelle Steuerung für den Betrieb der maßgeschneiderten Pumpe und eine Auswahl der besten 120-mm-Lüfter der Marke.

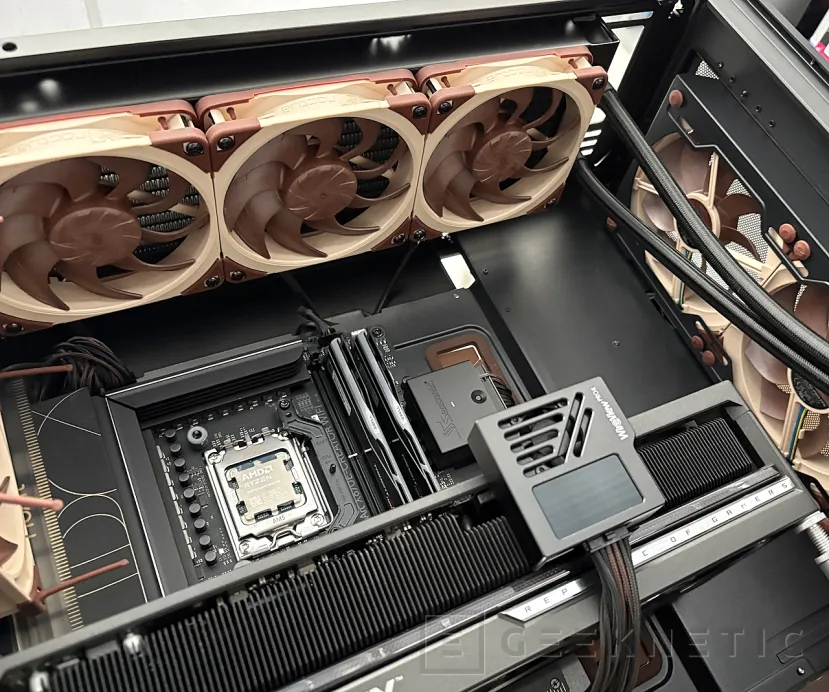

Wir hatten sie bereits in einem Wasserkühlungskit derselben Radiator-Größe installiert, daher hatten wir im Grunde schon eine Vorstellung davon, wie dieses Kit performen würde. Ihre Lüfter liefern eine Leistungsfähigkeit in Abhängigkeit vom statischen Druck pro Drehzahl, und das hat direkte Auswirkungen auf die zwei Gleichgewichtspunkte dieser Kits: das Verhältnis zwischen Leistung und Geräuschpegel.
Die Pumpe wurde sehr speziell behandelt, das Gesamtkonzept ist vollständig maßgeschneidert, um das beste Rauschverhalten zu erzielen. Sie lässt sich in drei Betriebsstufen konfigurieren: manuell, für die Steuerung über das Motherboard; ausgewogen, automatische Regelung; und leise. In allen Modi arbeitet sie hervorragend, wobei wir uns hier darauf konzentriert haben, wie sie vom Computer gesteuert funktioniert.
Testaufbau:

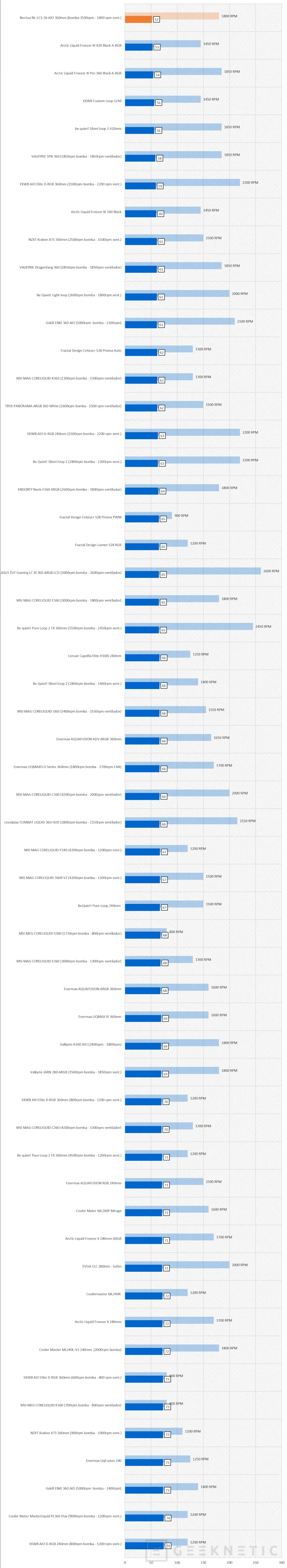

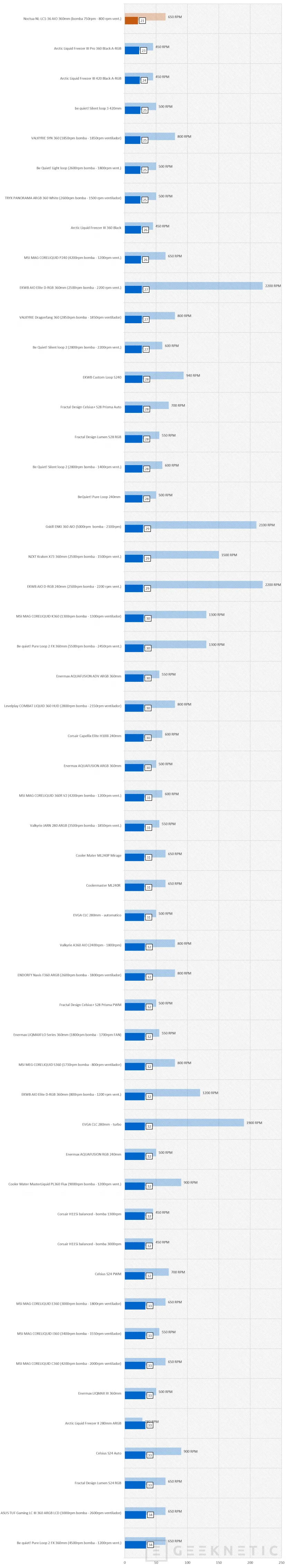

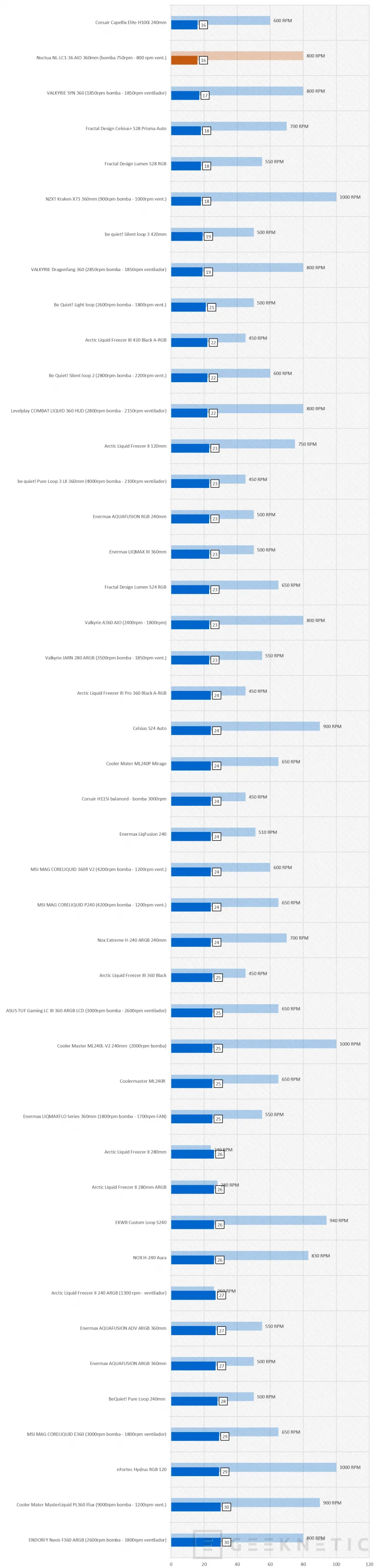

Ruheschall (dBA)
Ruido en carga (dBA)

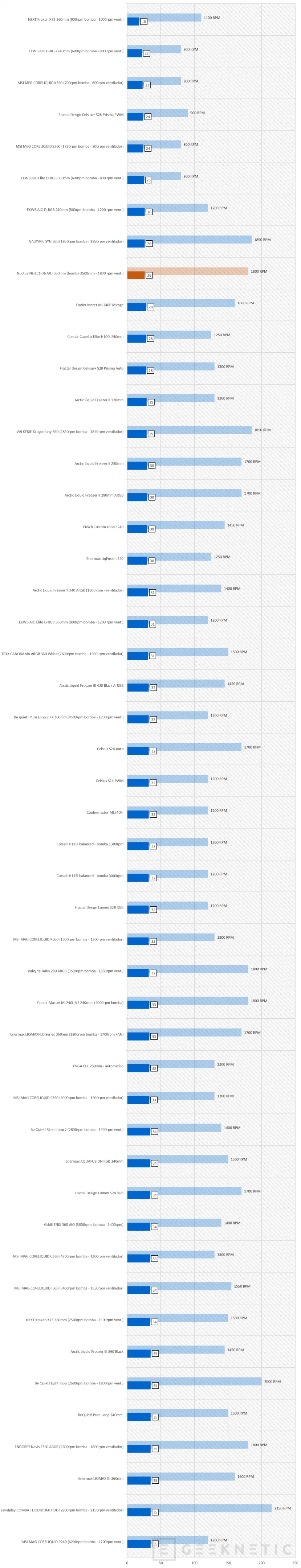

Temperatura CPU (reposo)
Temperatura radiador (carga)

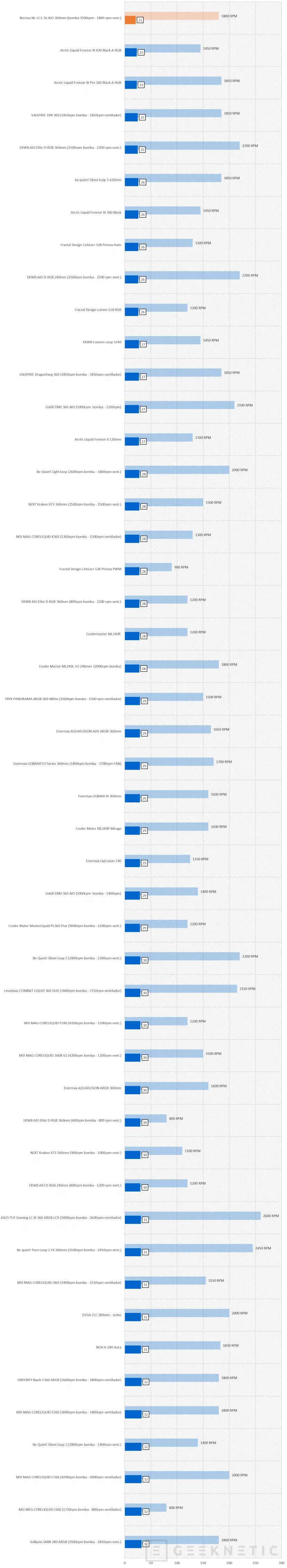

Temperatura CPU (carga)
Analyse und Fazit
Noctua muss mit einer Reihe von High-End-Kits konkurrieren, die ebenfalls die Asetek-Technologie verwenden. Woran sie jedoch konkurrenzlos sind, sind ihre Lüfter, zweifellos die besten auf dem Markt; unbestreitbar beeinflussen die Ergebnisse des Sets diese Noctua-Technologie maßgeblich.
Der Pumpenkomplex, in dem man am meisten Aufwand gesteckt hat, ist zweifellos sehr gut gearbeitet, bietet Leistung und keinerlei Vibrationen oder Geräusche – doch die direkten Steuerungs- und Überwachungsmöglichkeiten, die die Asetek-Technologie bietet, gehen dabei verloren. Wie auch immer, man kann jederzeit auf das Motherboard zurückgreifen, und wenn dieses von guter Qualität ist, muss man diese Kontrollen nicht vermissen.

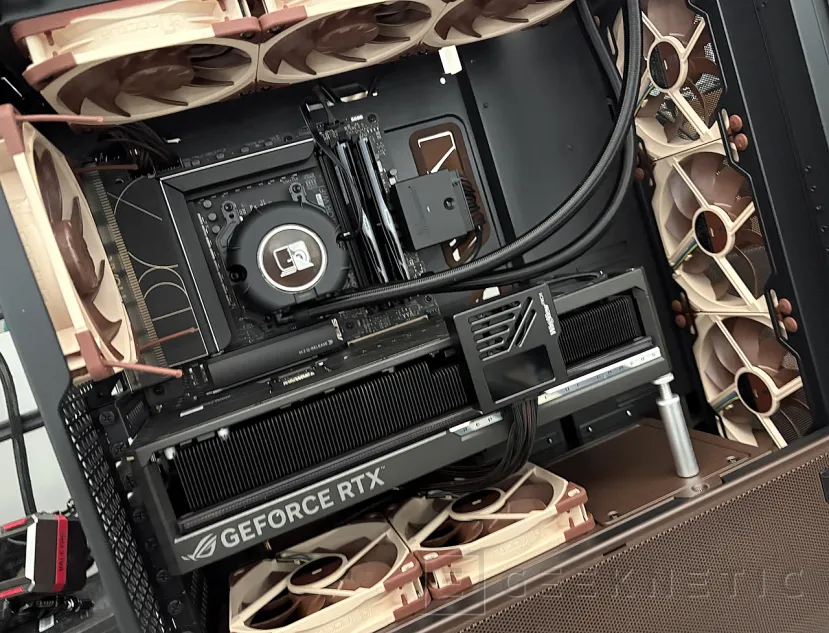

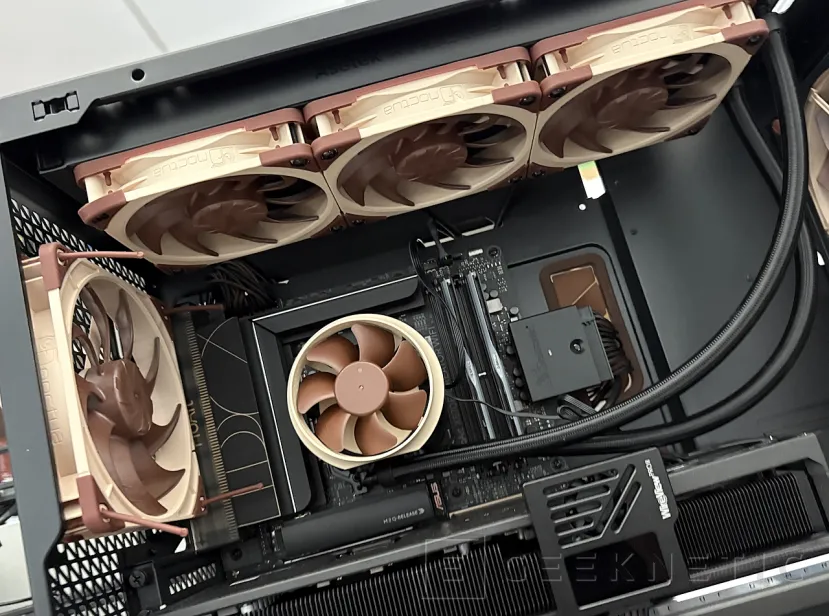

Tiefe, gut verarbeitete Zubehörteile, sogar ein besonders sorgfältiges Befestigungssystem, und es wird diejenigen glücklich machen, die das Finish ihrer Produkte schätzen. Unser komplett „Noctua“-PC ist zweifellos spektakulär geworden, doch wie bei allen Noctua-Produkten hat das seinen Preis. Dieses Kit bewegt sich eindeutig im oberen Preissegment und wird von einem der führenden Referenzen im Kühlungsbereich unterstützt, die nun auch Flüssigkühlkits anbieten.
